8.2.4. Снятие ручки двери

Снятие

Ручка двери (до идентификационного номера автомобиля 400 000)

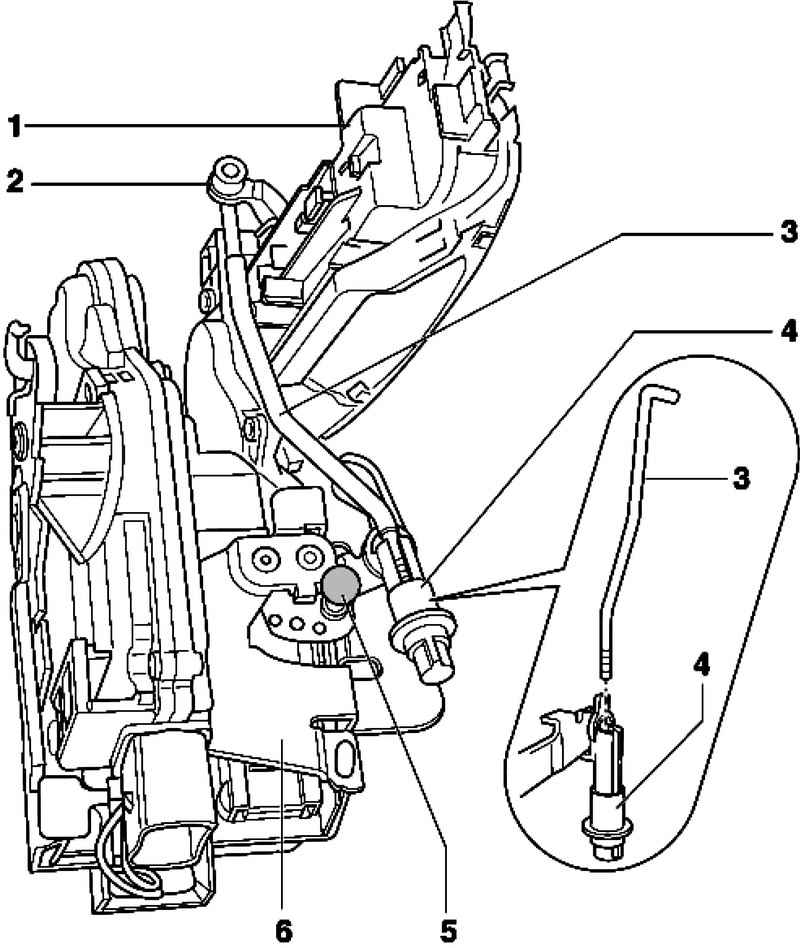

Рис. 8.63. Ручка двери (до идентификационного номера автомобиля 400 000): 1 – ручка двери; 2 – клипса; 3 – приводная тяга; 4 – скользящая муфта; 5 – стопорный палец; 6 – замок двери


При снятии ручки двери 1 разблокируйте приводную тягу 3 (рис. 8.63).
Перед снятием ручки двери отсоедините от клипсы 2 (рис. 8.63).

Установка
После установки нового замка двери сначала вставьте приводную тягу в скользящую муфту и зафиксируйте ее.
После этого выньте предохранительный штифт 5 из замка двери (рис. 8.63).
Для фиксации приводной тяги 3, подвиньте скользящую муфту 4 вверх.
Выньте стопорный палец после установки приводной тяги 3.

Присоединение приводной тяги к замку двери

Присоединение приводной тяги к замку двери

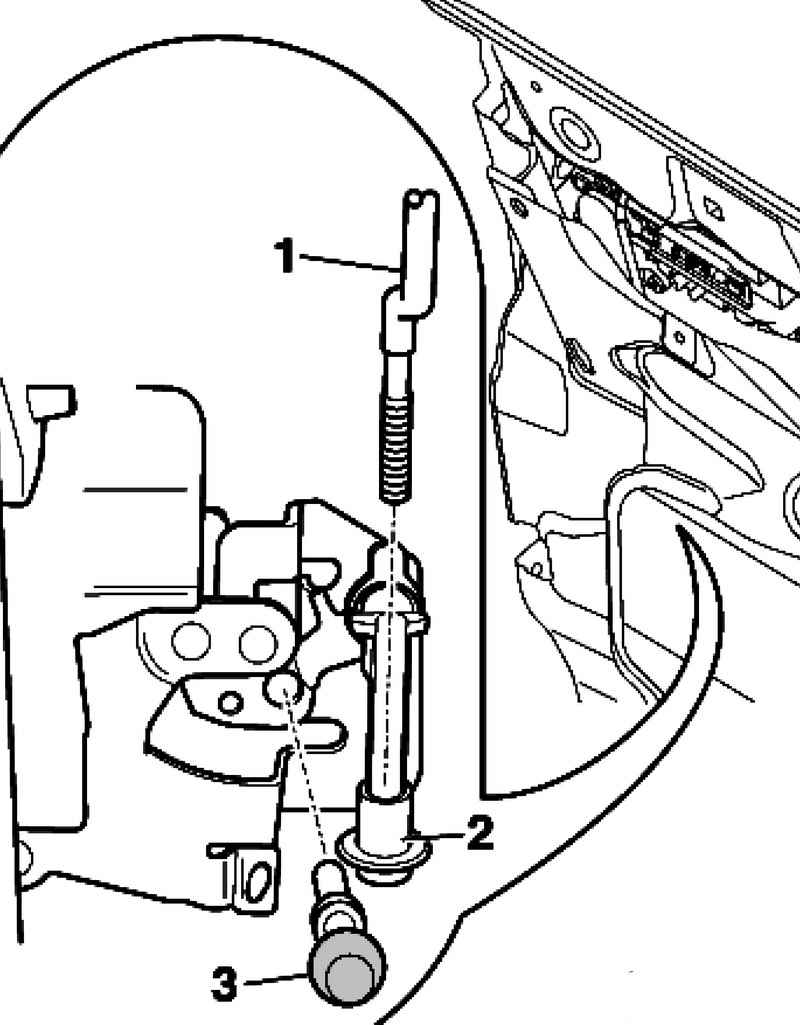

Рис. 8.64. Присоединение приводной тяги к замку двери


При установке нового замка двери заблокируйте приводную тягу 1 в скользящую муфту (рис. 8.64).
Для фиксации приводной тяги подвиньте толкатель 2 скользящей муфты вверх (рис. 8.64).
Выньте предохранительный штифт 3 из замка двери.
