6.1.5. Снятие и установка топливного фильтра

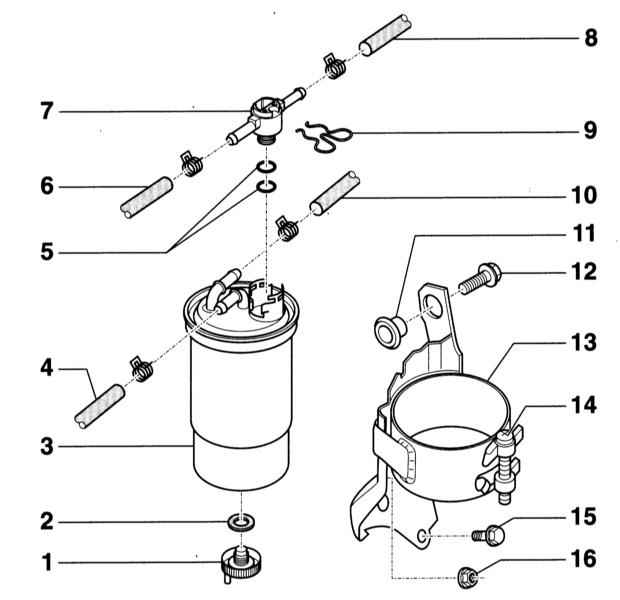

Топливный фильтр. Дизельный двигатель 1.9 л

1 — Пробка удаления воды
2 — Уплотнительное кольцо
3 — Топливный фильтр. Слева позади двигателя. Перед установкой заполните фильтр дизельным топливом
4 — Шланг подачи топлива. К сдвоенному насосу
5 — Уплотнительное кольцо. Обязательно замените
6 — Шланг возврата топлива. От сдвоенного насоса
7 — Регулировочный клапан. Стрелка указывает в сторону бака. При замене фильтра удалите стопорную скобу (9) и снимите регулировочный клапан с присоединёнными шлагами. Снимите топливные шланги. При установке фильтра обратите внимание на уплотнительные кольца
При температуре топлива:
- ниже +15°С проход к фильтру открыт
- свыше + 31°С проход к фильтру закрыт

8 — Шланг возврата топлива к топливному баку
9 — Стопорная скоба
10 — Шланг подачи топлива
11 — Резьбовая втулка
12 — Держатель
13 — Держатель
14 — Клеммный винт
15 — Болт, 15нм
16 — Гайка, 10Нм

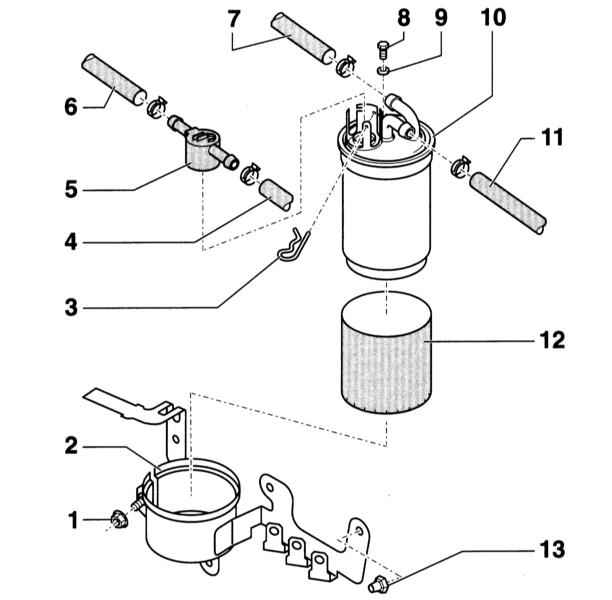

Топливный фильтр. Дизельный двигатель 2.5 л

1 — Гайка, 10Нм
2 — Держатель
3 — Стопорная скоба
4 — Шланг возврата топлива
5 Регулировочный клапан. Соблюдайте указания к позиции (7) илл.выше
6 — Шланг возврата топлива в топливный бак
7 — Шланг подачи топлива от топливного бака

8 — Пробка удаления воды, 4Нм
9 — Уплотнительное кольцо. Обязательно замените
10 — Топливный фильтр с уплотнительным кольцом регулировочного клапана (5). Справа сзади в двигательном отсеке. Направление потока обозначено стрелками. Перед установкой смочите дизельным топливом
11 — Шланг подачи топлива к ТНВД
12 — Пластмассовая вставка
13 — Гайка, 10Нм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Соблюдайте меры безопасности и правила чистоты, изложенные в Разделе Общие сведения и меры безопасности.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

Поднимите и установите автомобиль на подставки.

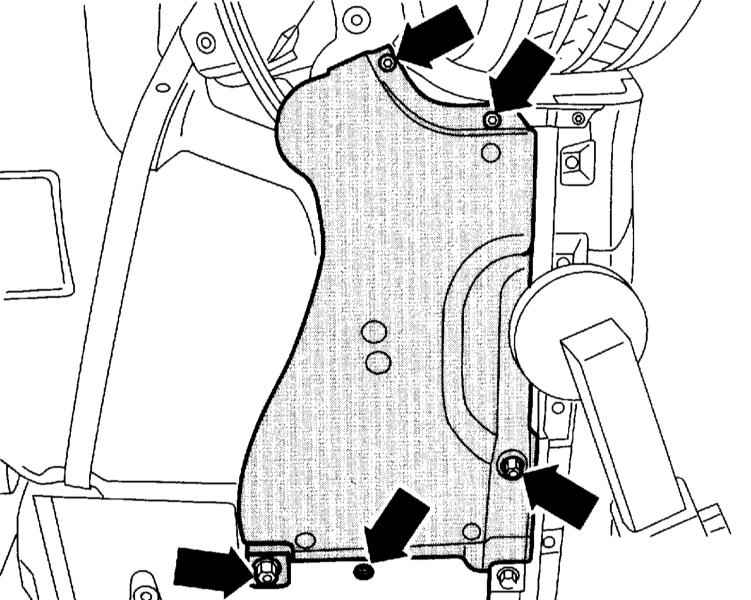

3 Отсоедините правую крышку рядом с топливным баком (стрелки на сопроводительной иллюстрации).

Подставьте ёмкость под топливный фильтр.

Трубопровод подачи топлива находится под давлением! Перед вскрытием шлангового соединения накройте его толстой тряпкой. Затем снимите давление путем осторожного отсоединения шланга. Пользуйтесь защитными очками.

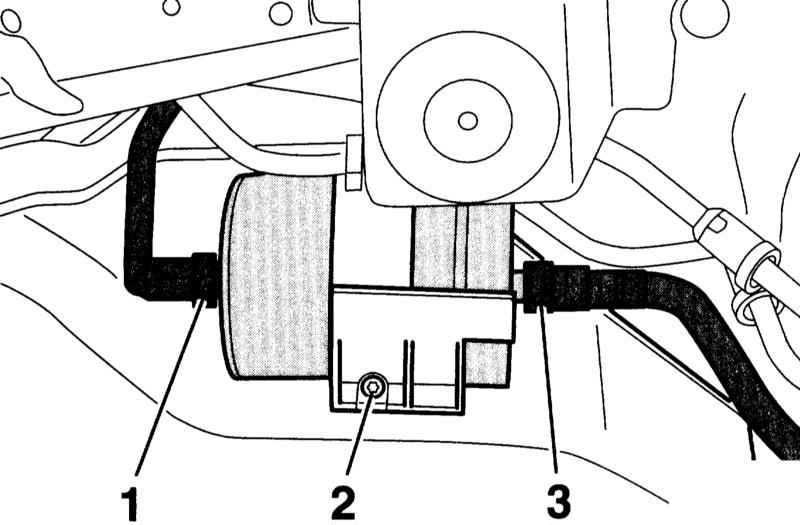

Отсоедините линии подачи топлива (1) и (3), для чего надавите на клавиши разблокировки.

Выверните винт (2).
Снимите топливный фильтр и слейте топливо в подставленную ёмкость.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

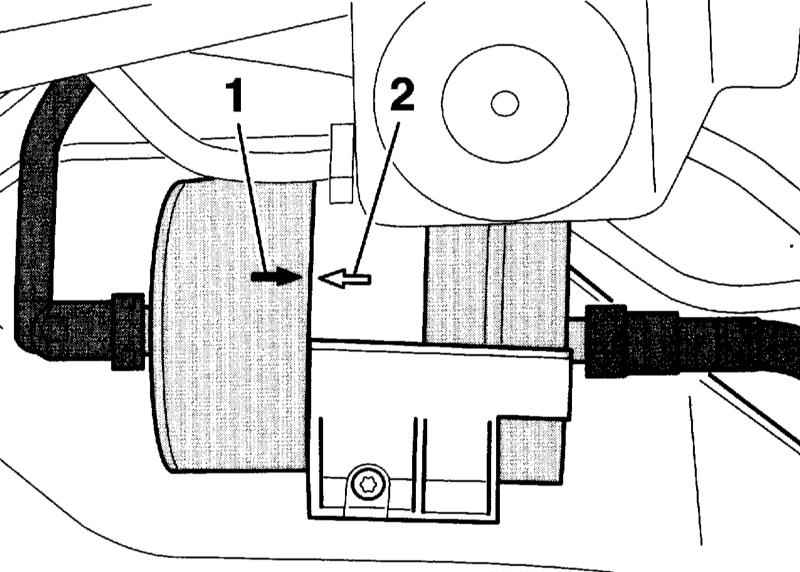

Вставьте топливный фильтр в держатель так, чтобы метки (1) и (2) стояли напротив друг друга.

Стрелка на фильтре указывает направления течения жидкости.

Затяните хомут крепления фильтра моментом 3Нм.

Дальнейшая установка выполняется в последовательности, обратной снятию.

После установки фильтра необходимо удалить воздух из системы.
