6.1.6. Снятие и установка воздушного фильтра

Для проведения процедуры на бензиновых двигателях обратитесь к иллюстрациям:

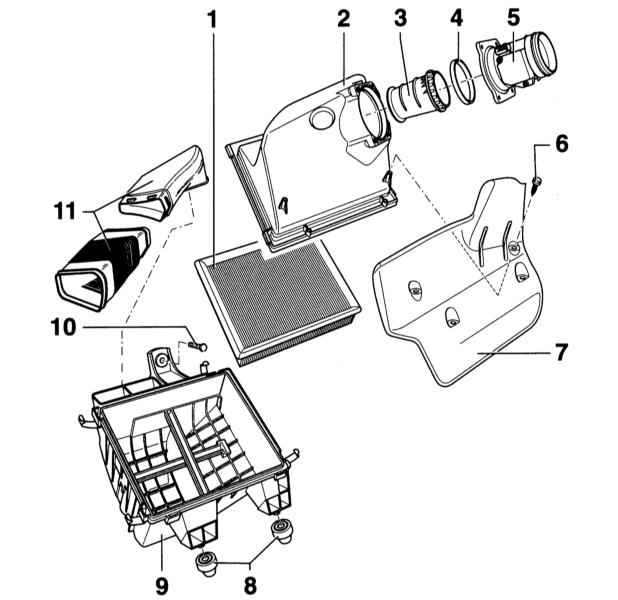

Воздушный фильтр. Бензиновый двигатель 1.6 л ALZ

1 — Фильтроэлемент
2 — Верхняя часть воздушного фильтра
3 — Воздуховод
4 — Уплотнение. При наличии повреждений замените
5 — Измеритель массы воздуха с датчиком температуры всасываемого воздуха. Затяните болты моментом 6Нм
6 — Винт, 2Нм

7 — Теплозащитный экран
8 — Опора
9 — Нижняя часть воздушного фильтра
10 — Винт, 20нм
11 — Воздуховоды к передней панели

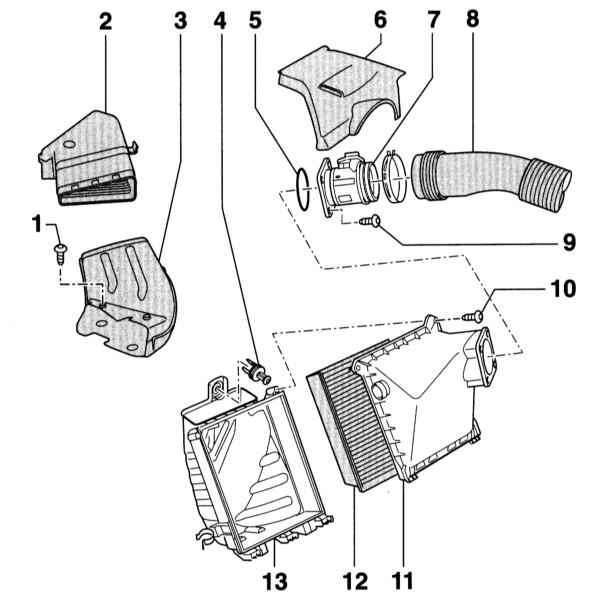

Воздушный фильтр. Бензиновый двигатель 2.0 л AWA

1 — Винт-саморез
2 — Воздуховод
3 — Воздуховод. К передней панели
4 — Зажим
5 — Уплотнительное кольцо
6 — Крышка
7 — Измеритель массы воздуха

8 — Соединительный шланг
9 — Винт-саморез
10 — Винт-саморез
11 — Верхняя часть воздушного фильтра
12 — Элемент воздушного фильтра
13 — Нижняя часть воздушного фильтра

Дизельный двигатель 1.9 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите верхнюю крышку двигателя и находящийся под ним демпфер колебаний, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

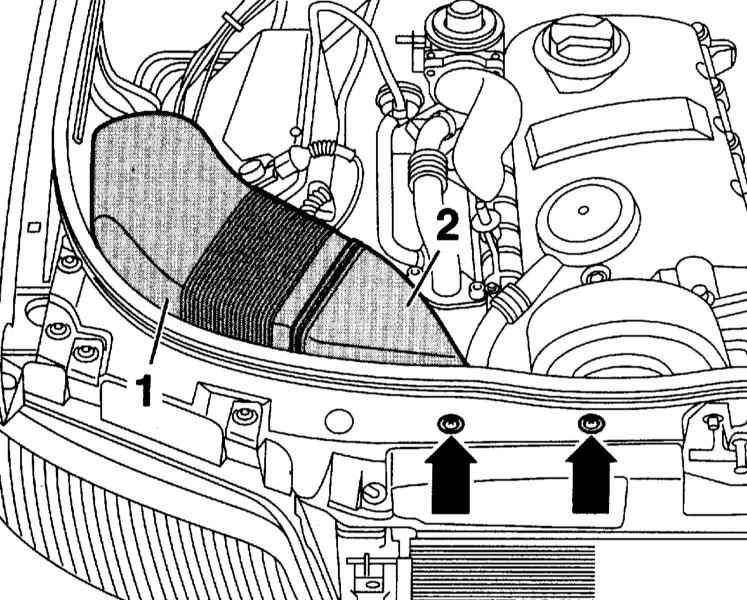

Выверните винты (стрелки на сопроводительной иллюстрации).
Выньте воздуховод (1) и (2).

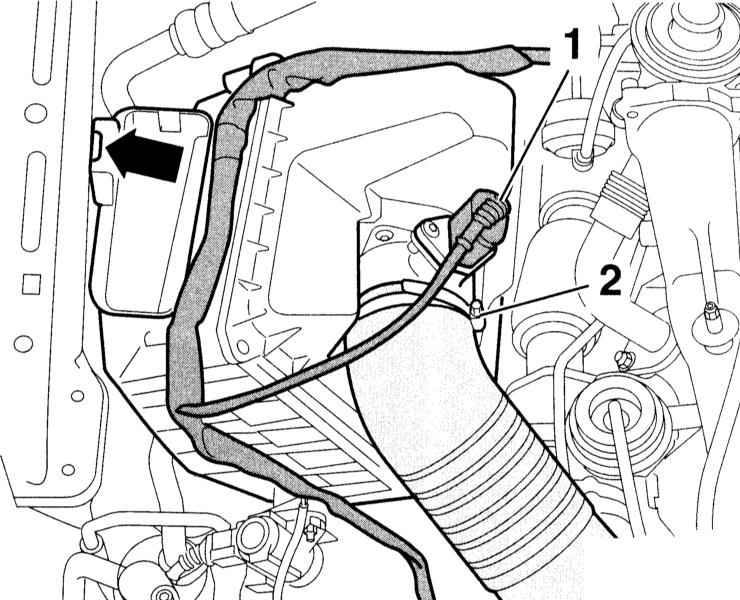

Рассоедините разъём (1) измерителя массы воздуха.
Отсоедините шланг подачи воздуха (2), предварительно раскрыв хомут.
Отведите в сторону жгут проводов у корпуса воздушного фильтра и выньте корпус фильтра (стрелка на сопроводительной иллюстрации).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.

Дизельный двигатель 2.5 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

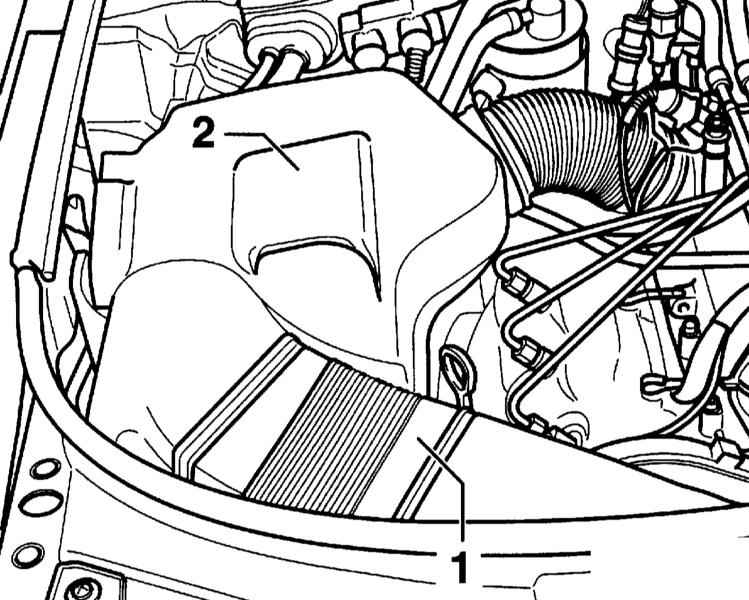

Снимите канал всасывания воздуха (1) к воздушному фильтру.

Снимите крышку (2) воздушного фильтра.

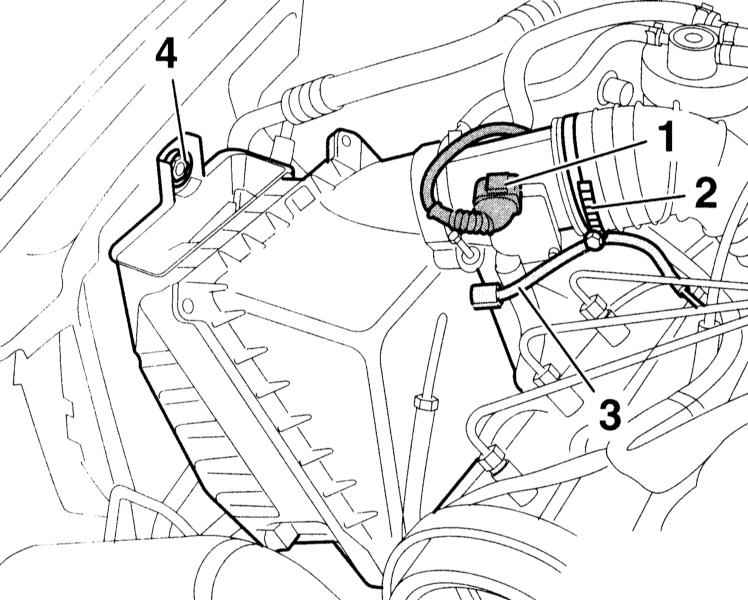

Рассоедините разъём (1).

Освободите хомут (2).

Отсоедините шланг (3) от корпуса воздушного фильтра.

Выверните винт (4) и выньте корпус воздушного фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
