7.4.9. Снятие и установка регулятора напряжения / замена щёток

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите генератор, обратитесь к соответствующему разделу. В зависимости от модели снятие регулятора возможно также на установленном генераторе. Отверните гайки на присоединительных клеммах. Выверните винты и снимите защитную крышку с генератора. В зависимости от модели могут устанавливаться генераторы различных исполнений. Выверните винты и выньте регулятор в сторону. Замените щётки, для чего отпаяйте тросик. Проверьте износ колец, при необходимости проточите их и отполируйте (работа СТО).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

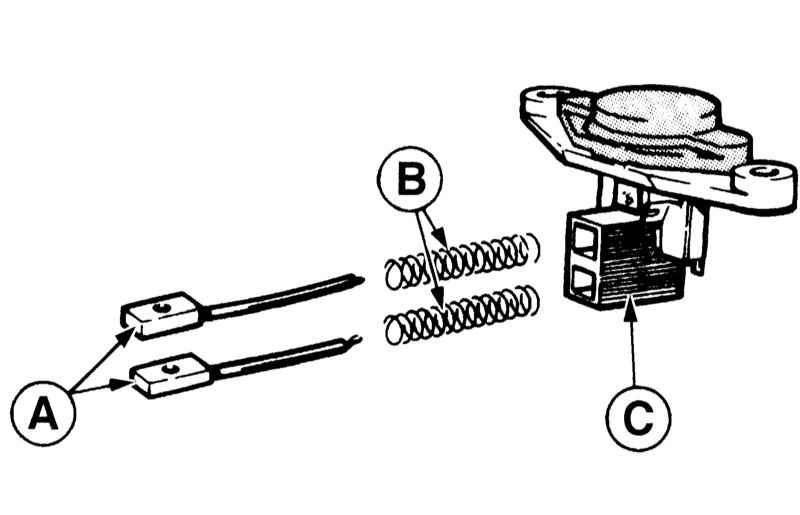

Вставьте новые щётки (А) и пружины (В) в щёткодержатель (С) и припаяйте контакты. Чтобы исключить попадание припоя в тросик при пайке, зажмите тросик щётки плоскогубцами. При попадании припоя тросики становятся жёсткими и щётки непригодными для работы. Установите на место регулятор напряжения и закрепите его. После установки новых щёток проверьте их на лёгкость хода. Закрепите на генераторе защитную крышку. Наверните гайки на присоединительные клеммы. Установите на место генератор, обратитесь к Разделу Снятие и установка генератора.
