7.4.11. Снятие и установка стартёра

Для запуска двигателя внутреннего сгорания необходим электрический двигатель, называемый стартёром. Чтобы двигатель автомобиля заработал, его необходимо раскрутить до скорости не менее 300 об/мин. Это возможно достичь, если стартёр надежно работает и аккумуляторная батарея заряжена.

Так как для запуска двигателя требуется большое потребление электроэнергии, при проведении технического обслуживания необходимо обратить внимание на надежное соединение кабелей. Контакты, имеющие ржавчину, необходимо зачистить и смазать консистентной смазкой.

4-цилиндровый двигатель

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите нижнюю крышку двигателя вперед, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  2. Дизельный двигатель: Снимите нижнюю крышку двигателя назад, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

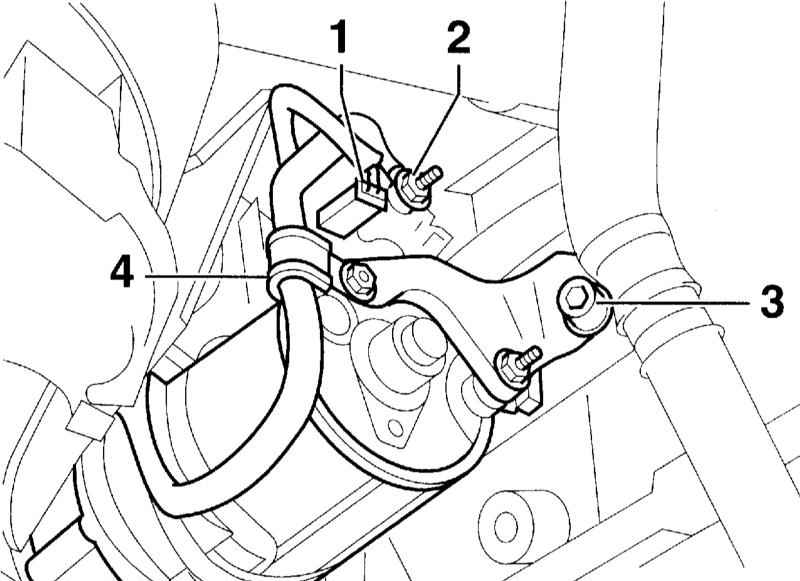

  1. Отсоедините провод клеммы В+ (2) от стартёра.
  1. Рассоедините разъём клеммы 50 (1).
  2. При необходимости, снимите изолятор на положительном выводе стартёра.
  3. Отсоедините хомут (4) кабеля.
  4. Бензиновый двигатель: Отсоедините держатель (3).

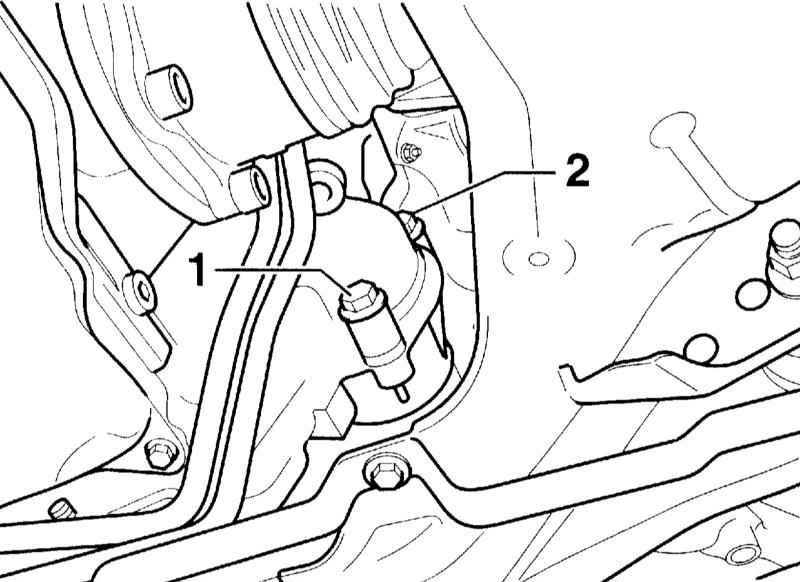

  1. Выверните болты (1) и (2) и выньте стартёр вперед.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Закрепите стартёр моментом 45Нм (винт М10) или 65Нм (винт М12) на КПП.
  2. Закрепите провод клеммы В+ моментом 16Нм на стартёре.
  3. Дальнейшая установка выполняется в последовательности, обратной снятию.

6-цилиндровый двигатель

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите нижнюю крышку двигателя вперед, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  2. Дизельный двигатель: Снимите нижнюю крышку двигателя назад, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  3. Снимите генератор, обратитесь к Разделу Снятие и установка генератора.

Указание по мерам безопасности

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабьте болты крепления колеса. Поднимите и установите на подставки автомобиль и снимите правое переднее колесо.

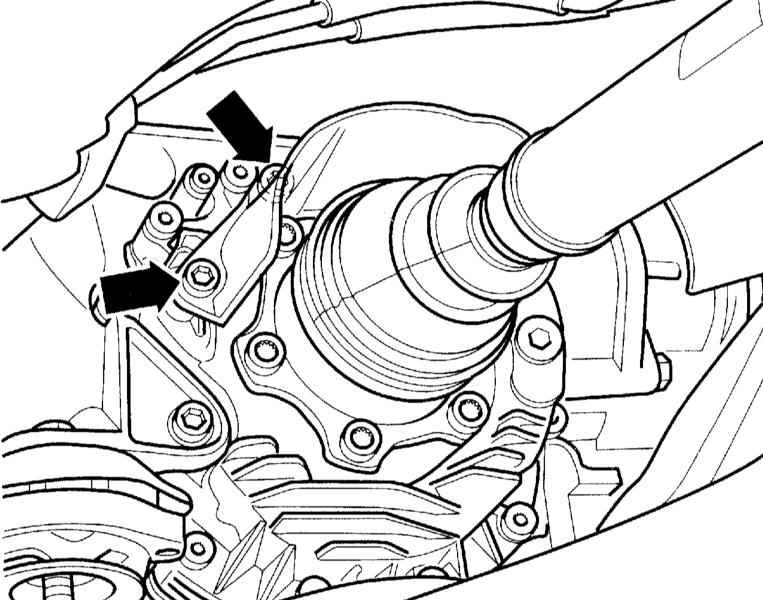

  1. Выверните болты (стрелки на сопроводительной иллюстрации) и отсоедините теплозащитный экран приводного вала.

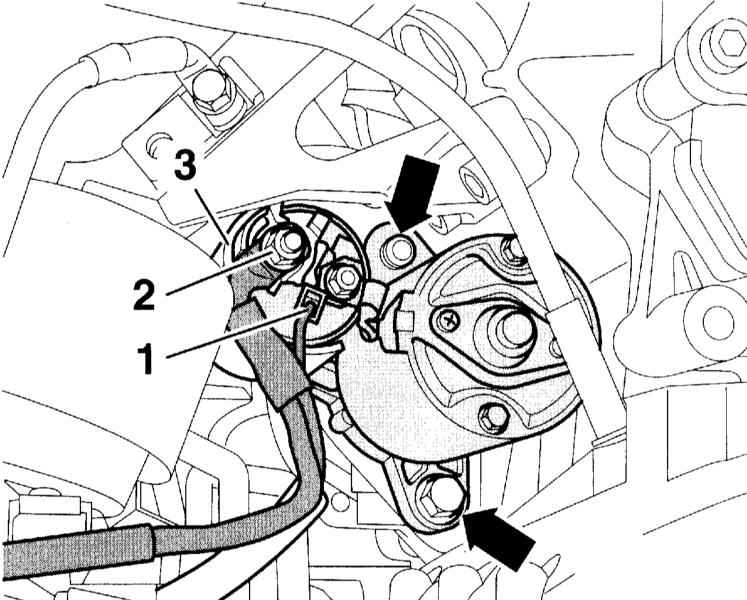

  1. Отсоедините провод для клеммы В+ (2) от стартёра).
  1. Рассоедините разъём клеммы 50 (1).
  2. Снимите теплозащитный экран (3) тягового реле.
  3. Выверните болты (стрелки) и снимите стартёр.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Закрепите стартёр моментом 45Нм на КПП.
  2. Закрепите провод клеммы В+ моментом 16Нм на стартёре.
  3. Закрепите болтами теплозащитный экран приводного вала моментом 23Нм.
  4. Дальнейшая установка выполняется в последовательности, обратной снятию.
