7.4.8. Снятие и установка генератора

Если позднее на автомобиль устанавливаются электрические потребители высокой мощности, необходимо проверить, достаточна ли мощность установленного генератора. При необходимости, можно установить более мощный генератор.

Вырабатываемый генератором переменный ток выпрямляется в постоянный, для чего служит диодный выпрямитель. Зарядка аккумуляторной батареи происходит постоянным током. Регулятор напряжения управляет величиной зарядного тока таким образом, чтобы независимо от числа оборотов двигателя напряжение остаётся равным 14 В.

Генераторы имеются в продаже как обменные устройства. Стоимость повреждённого генератора засчитывается при покупке нового или отремонтированного.

При проведении работ с электрооборудованием в двигательном отсеке обязательно отключите отрицательный кабель (-) аккумуляторной батареи.

Вследствие этого стираются записи электронных блоков памяти, как например, данные в памяти неисправностей двигателя. Перед отключением батареи ознакомьтесь, пожалуйста, с указаниями Раздела Замена аккумуляторной батареи.

• Не отключайте аккумуляторную батарею или регулятор напряжения при работающем двигателе.
• Не снимайте генератор при присоединённой аккумуляторной батарее.
• При проведении электросварочных работ обязательно отключите аккумуляторную батарею.

4-цилиндровый бензиновый двигатель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

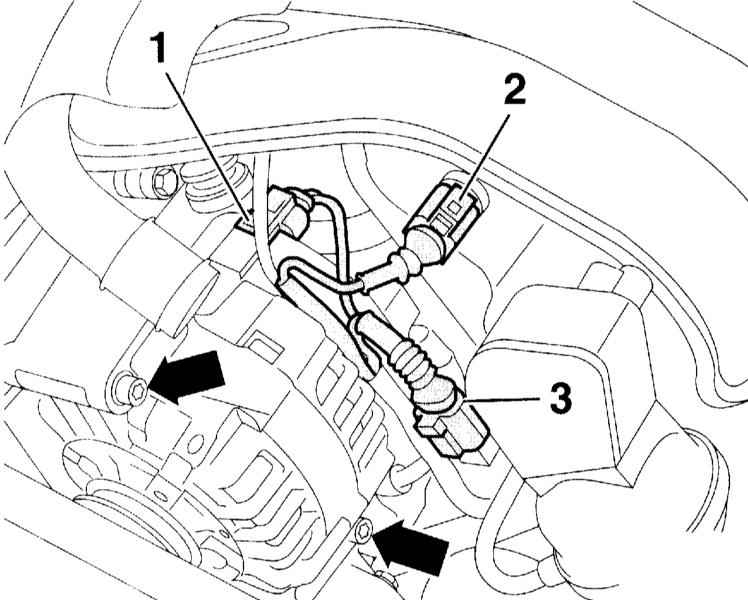

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Снимите нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Слейте охлаждающую жидкость из радиатора, обратитесь к Разделу Замена охлаждающей жидкости. Освободите хомут и снимите шланг охлаждающей жидкости от патрубка радиатора, над генератором. Отверните болты крепления и снимите блок управления над вентилятором радиатора, положите его в стороне. Ослабьте клиновой ремень и снимите его со шкива генератора, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов. В зависимости от модели автомобиля рассоедините разъём генератора с (1) до (3). Выверните 4 винта крепления (стрелки) вверху и внизу и снимите генератор с двигателя. Отсоедините провод клеммы 30/В+ от генератора.

Установка

4-цилиндровый дизельный двигатель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

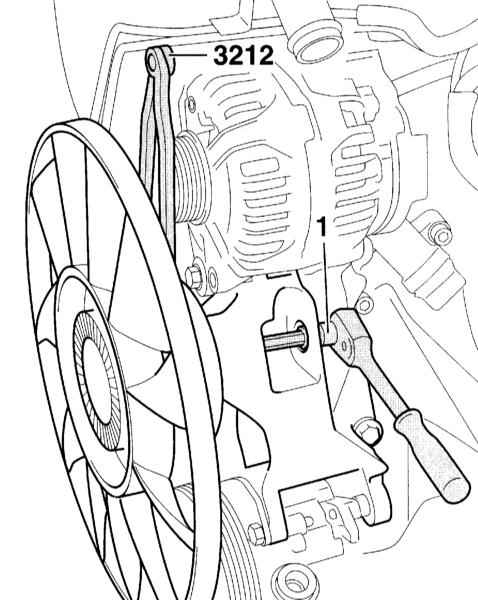

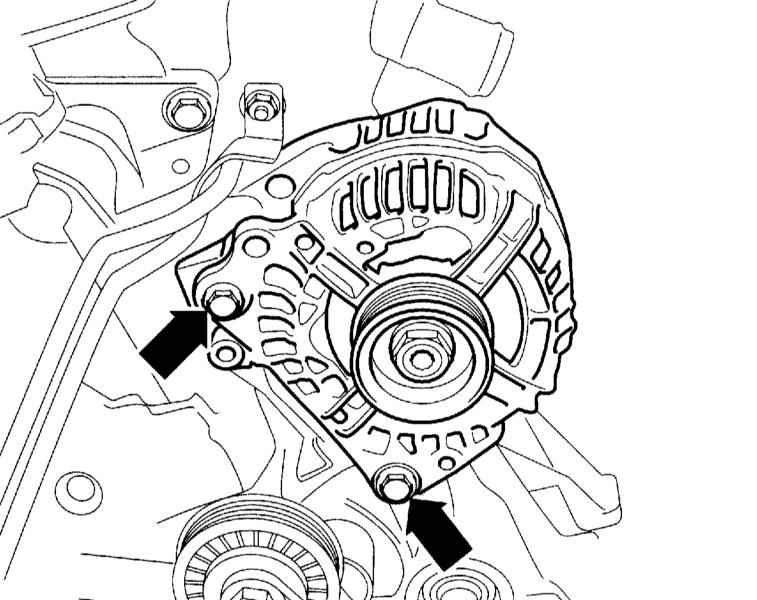

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Ослабьте клиновой ремень и снимите его со шкива генератора, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов. Удерживая шкив привода вентилятора с вязкостной муфтой специальным ключом 3212 или KLANN KL-0149-131 от проворачивания, отверните его торцевым ключом. Снимите крыльчатку и положите её в кожух вентилятора. Рассоедините разъём генератора и отсоедините провод клеммы 30/В+ от генератора. Выверните два болта крепления (стрелки) и снимите генератор с двигателя.

Установка

6-цилиндровый бензиновый двигатель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

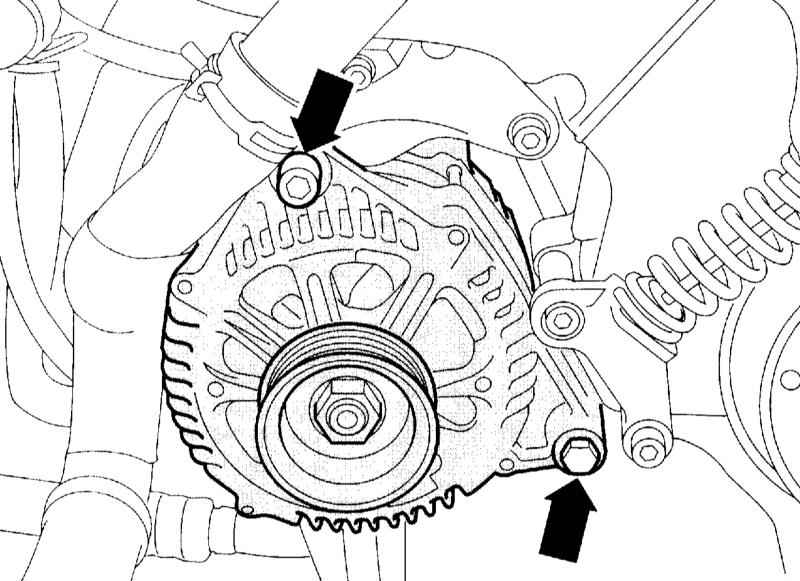

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Снимите вперед нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Ослабьте натяжение клинового ремня и снимите его со шкива генератора, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов. Разрежьте хомут крепления кабеля и освободите кабель стартёра из держателя. Автоматическая трансмиссия: Отсоедините держатель трубопроводов жидкости для АТ. Рассоедините разъём генератора и отсоедините клемму 30/В+ от генератора. Выверните два винта крепления (стрелки на сопроводительной иллюстрации) и снимите генератор с двигателя.

Установка

6-цилиндровый дизельный двигатель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

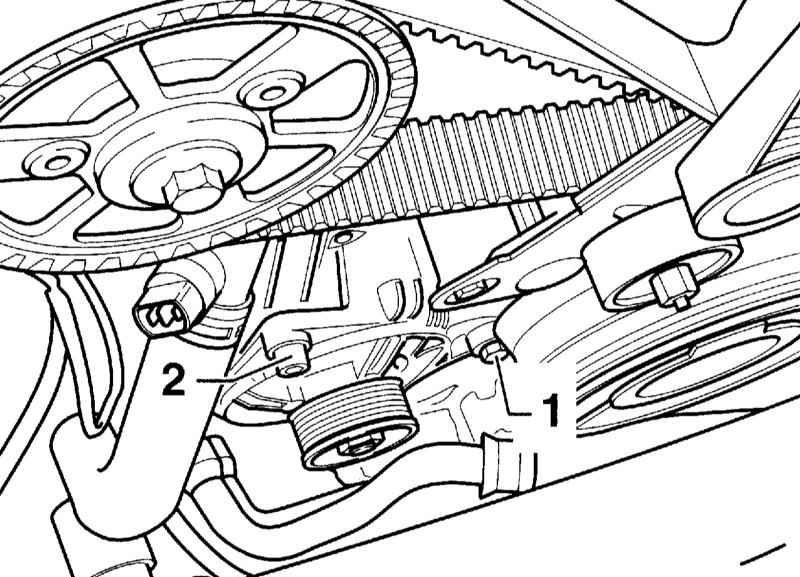

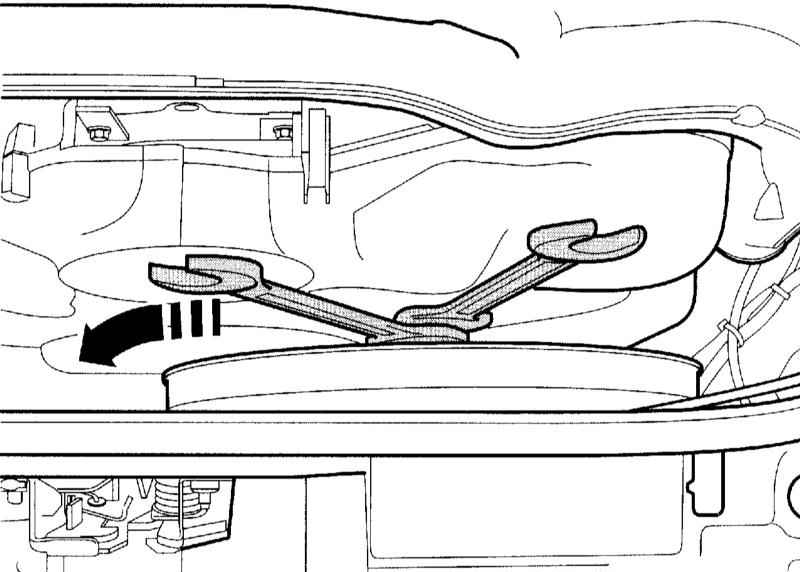

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Снимите нижнюю крышку двигателя вперед, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Установите переднюю панель в положение обслуживания, обратитесь к Разделу Установка передней панели в положение для технического обслуживания. Отсоедините вентилятор с вязкостной муфтой. Отсоедините крышку зубчатого ремня впереди слева и справа. Отсоедините крышку клинового ремня, обратите внимание при этом на дистанционную втулку. Снимите клиновой ремень, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов. Рассоедините разъём генератора и отсоедините провод клеммы 30/В+ от генератора. Отверните болты крепления (1) и (2) и рассоедините разъём гидроопоры двигателя. Снимите генератор с двигателя и выньте его вниз. При этом осторожно отведите в сторону трубопроводы охлаждающей жидкости.

Установка
