11.1.2.1. Снятие вала привода

Используя лезвие отвертки как рычаг, снимите колпак с центральной части диска колеса.
На автомобиле, стоящем на колесах, ослабьте болты крепления внешних шарниров вала привода к ступицам передних колес.
Поднимите переднюю часть автомобиля и закрепите ее на подставках. Снимите передние колеса.

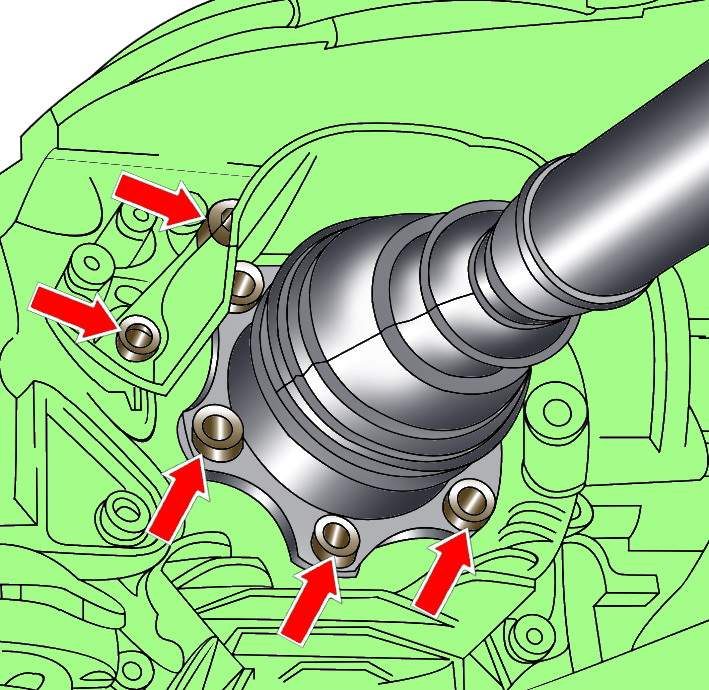

Расположение болтов крепления термозащитного экрана и вала привода
Рис. 10.3. Расположение болтов крепления термозащитного экрана и вала привода


Отверните болты крепления и снимите термозащитные экраны правого и левого валов привода (рис. 10.3).
Отверните болты и отсоедините внутренние шарниры валов привода от коробки передач (см. рис. 10.3). Используя мягкую проволоку, подвесьте валы привода к кузову.

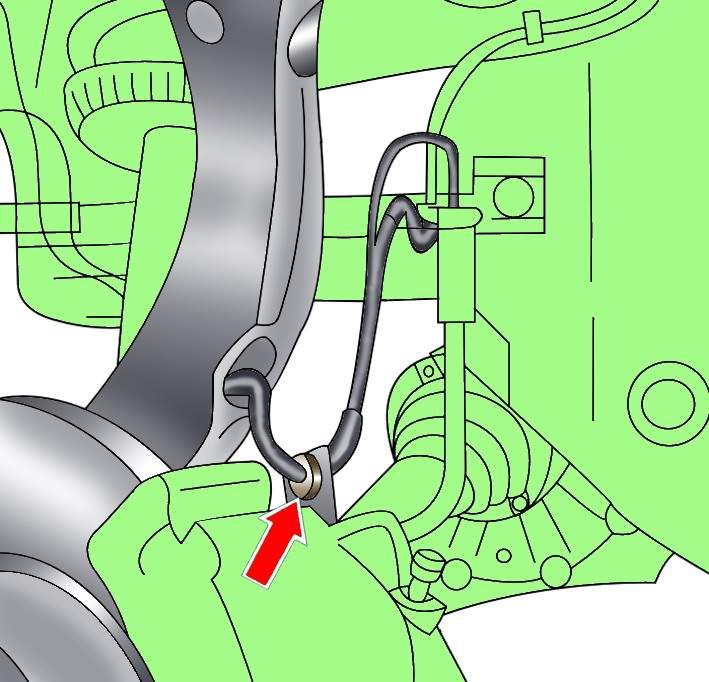

Расположение зажима крепления провода датчика ABS
Рис. 10.4. Расположение зажима крепления провода датчика ABS


Извлеките провод датчика ABS из зажима суппорта переднего тормоза (рис. 10.4).
Извлеките датчик ABS из поворотного кулака.

Элементы верхнего крепления поворотного кулака
Рис. 10.5. Элементы верхнего крепления поворотного кулака: 1 – гайка и болт крепления шаровых шарниров верхних рычагов передней подвески; 2 – шаровые шарниры верхних рычагов передней подвески; 3 – болт крепления наконечника рулевой тяги; 4 – болт с четырехгранной головкой


Отверните гайку, извлеките болт крепления шаровых шарниров верхних рычагов передней подвески к поворотному кулаку (рис. 10.5) и снимите шаровые шарниры с поворотного кулака. Не повредите отверстие в поворотном кулаке при извлечении верхних поперечных рычагов. Не расширяйте его принудительно.
Не отворачивайте болт крепления наконечника рулевой тяги и болт с четырехгранной головкой, так как в этом случае нарушится регулировка углов установки передних колес.
Полностью выверните болт крепления вала привода к ступице переднего колеса.
Отклоните в сторону верхнюю часть поворотного кулака, извлеките вал привода из ступицы переднего колеса и снимите вал с автомобиля.
Ни в коем случае нельзя опускать автомобиль на колеса со снятыми одним или двумя приводными валами, так как это приведет к повреждению подшипников ступицы колеса. Если необходимо установить автомобиль на колеса и переместить его со снятыми валами, вместо вала привода установите его внешний шарнир и затяните болт крепления шарнира моментом 50 Н·м.
