11.1.2.2. Установка вала привод

Установка производится в последовательности, обратной снятию, с учетом следующего.

При выходе из строя внешний ШРУС подлежит замене. При установке на вал привода запрессовывайте ШРУС пластиковым молотком до фиксации его стопорным кольцом.

При сборке необходимо использовать новые самоконтрящиеся гайки и болт крепления внешнего шарнира вала привода к ступице, а также новые хомуты и уплотнительные кольца, поставляемые с ремонтным набором.

Установите вал привода в ступицу переднего колеса и приверните к ведущему фланцу коробки передач, затянув болты М8 моментом 40 Н·м, а болты М10 моментом 70 Н·м.

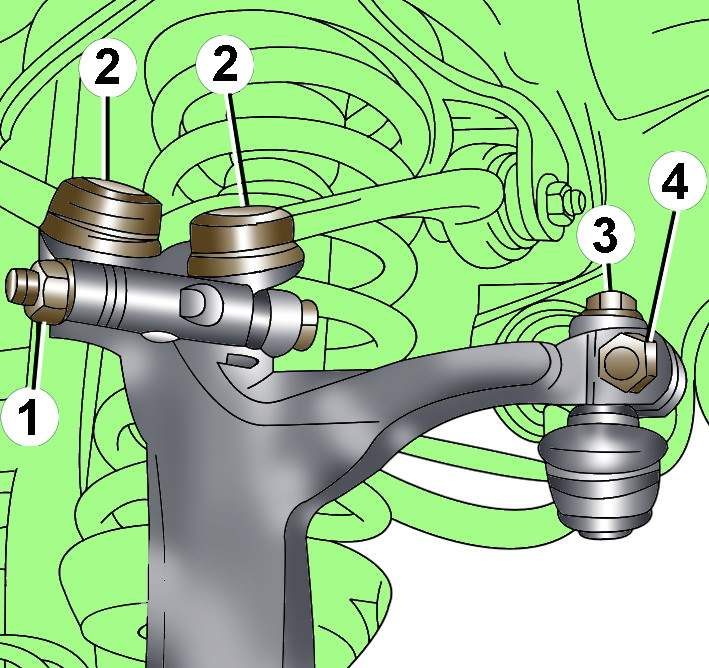

Рис. 10.5. Элементы верхнего крепления поворотного кулака: 1 – гайка и болт крепления шаровых шарниров верхних рычагов передней подвески; 2 – шаровые шарниры верхних рычагов передней подвески; 3 – болт крепления наконечника рулевой тяги; 4 – болт с четырехгранной головкой

Установите верхние поперечные рычаги до упора в поворотный кулак и закрепите их болтом и гайкой, затянув моментом 40 Н·м (см. рис. 10.5).

Установите на поворотный кулак датчик ABS.

Нанесите тонкий слой смазки на буртик ступицы, центрирующий диск колеса. Установите колесо и закрепите его болтами. Опустите автомобиль и затяните болты крепления колеса требуемым моментом.

Вверните и затяните новые болты крепления внешних шарниров валов привода к ступицам передних колес моментом 190 Н·м, а затем дополнительно доверните их на угол 180°. Болты крепления валов привода к ступицам передних колес затягивайте только на автомобиле, стоящем на колесах.
