13.11. Левая секция трубы системы охлаждения дизельного двигателя 2,5 л

Снятие

Слейте охлаждающую жидкость.

Снимите механический клапан системы рециркуляции отработавших газов.

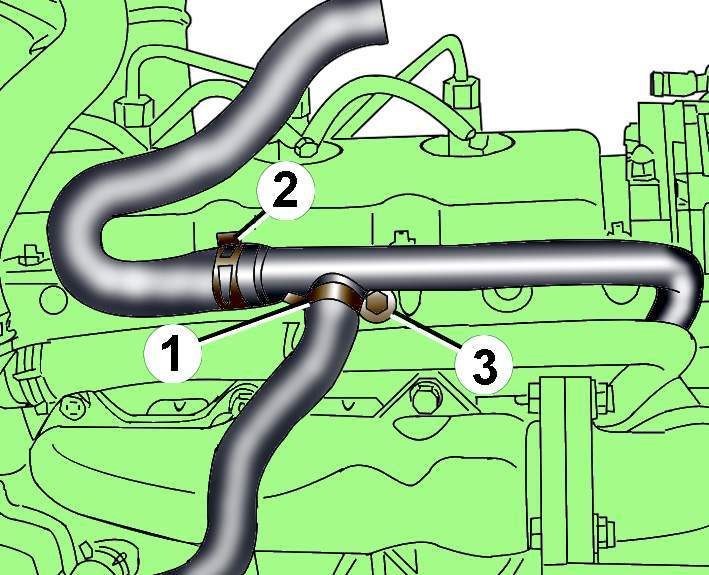

Рис. 7–21. Расположение хомутов (1 и 2) и болта (3) крепления левой секции трубы системы охлаждения дизельного двигателя 2,5 л

Ослабьте хомуты и отсоедините шланги системы охлаждения от левой секции трубы системы охлаждения (рис. 7–21).

Отвинтите болт крепления левой секции трубы системы охлаждения (см. рис. 7–21).

Отсоедините шланг системы охлаждения от радиатора.

Снимите вакуумный шланг с вакуумного насоса.

Отвинтите и снимите термозащитный экран с вакуумного насоса.

Выньте левую секцию трубы системы охлаждения из двигателя, поверните ее вверх и снимите с двигателя.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Смажьте новое уплотнительное кольцо составом G 012 A8 D и установите на переднюю секцию трубы системы охлаждения.

Установите левую секцию трубы системы охлаждения в двигатель.

Установите механический клапан рециркуляции отработавших газов.

Установите зубчатый ремень.

Залейте охлаждающую жидкость.
