5.1.3. Снятие и установка радиатора системы охлаждения

Модели с двигателями, кроме M57 и M67

ПОРЯДОК ВЫПОЛНЕНИЯ

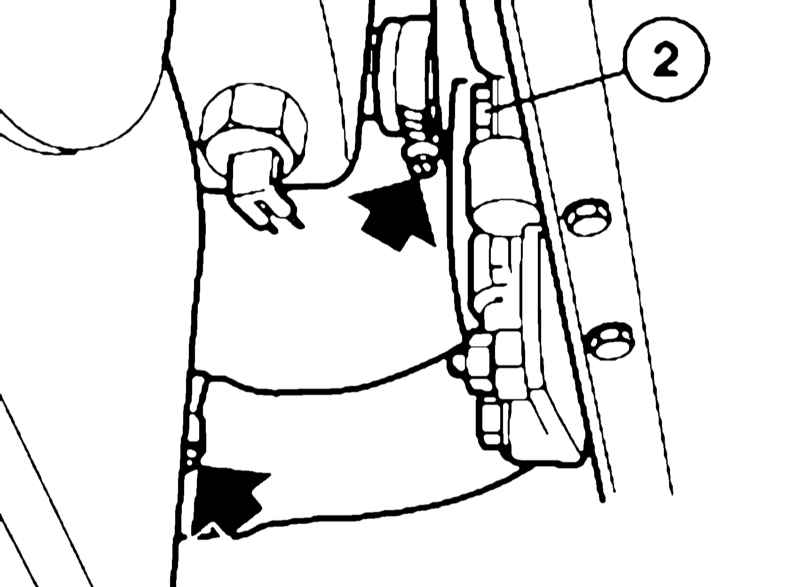

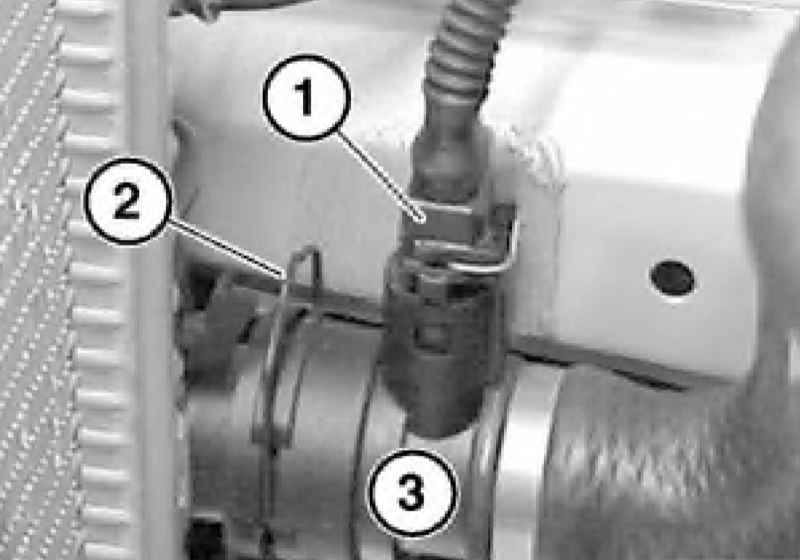

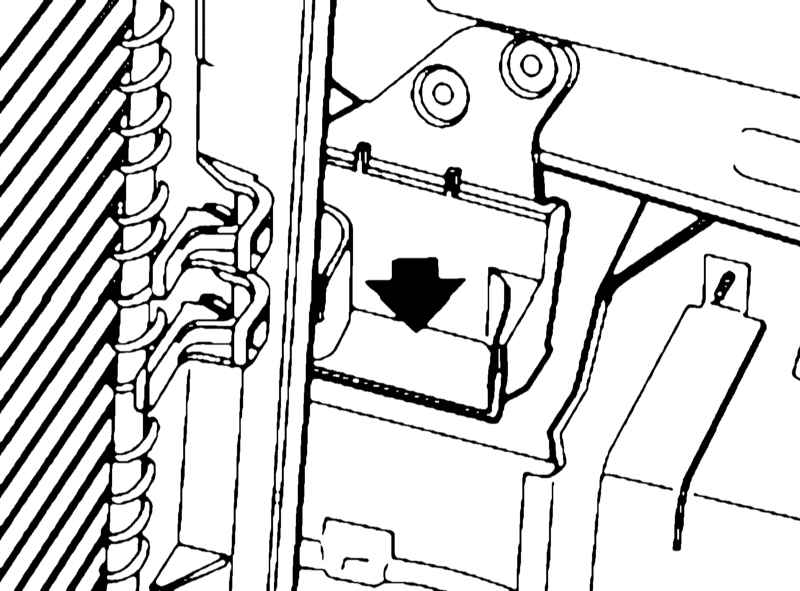

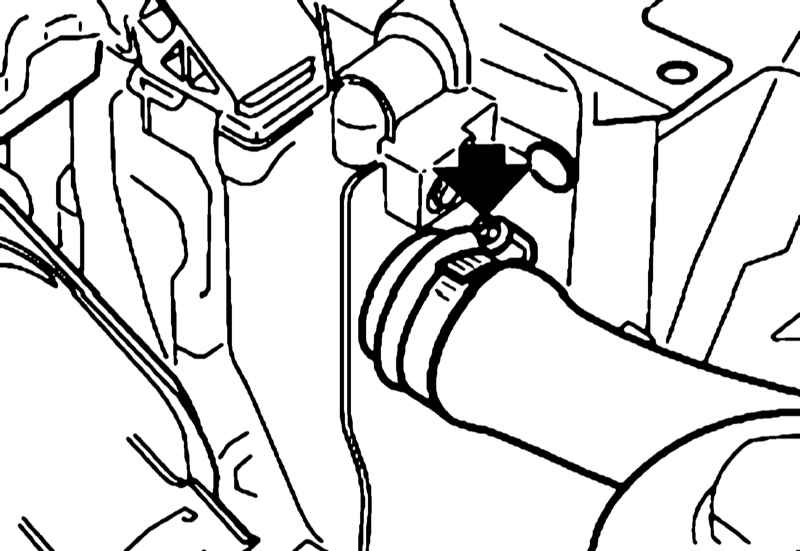

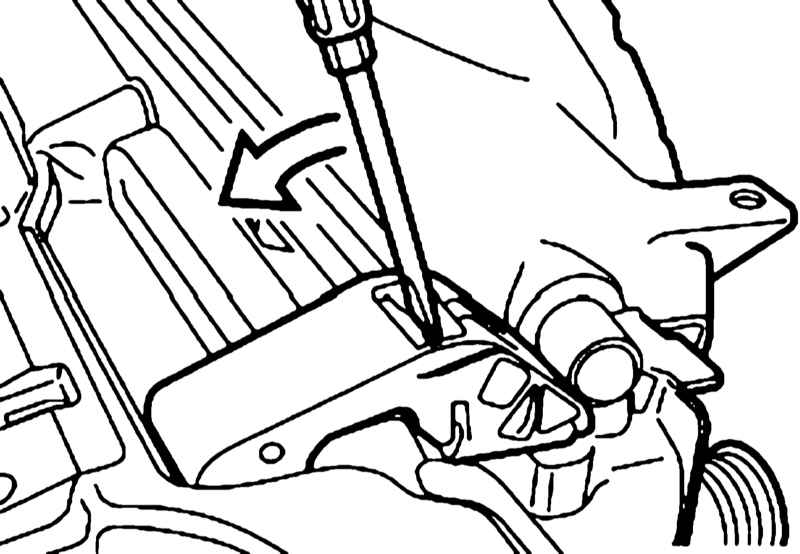

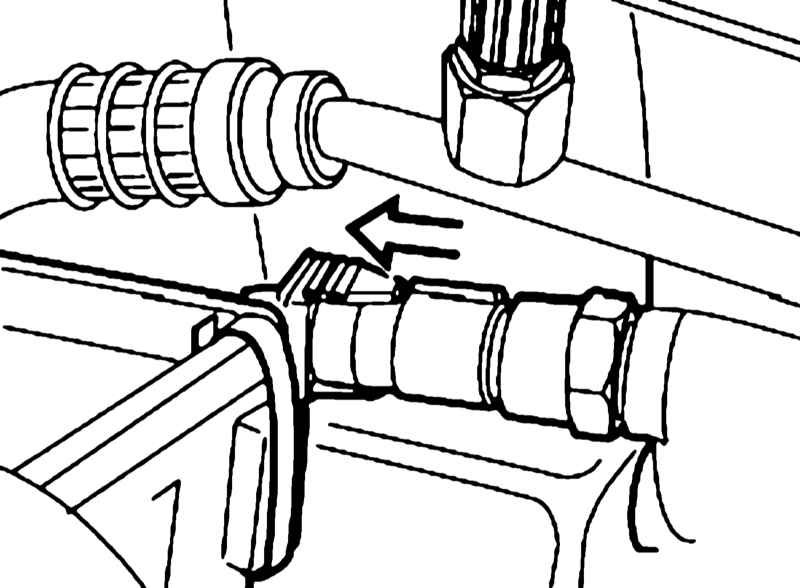

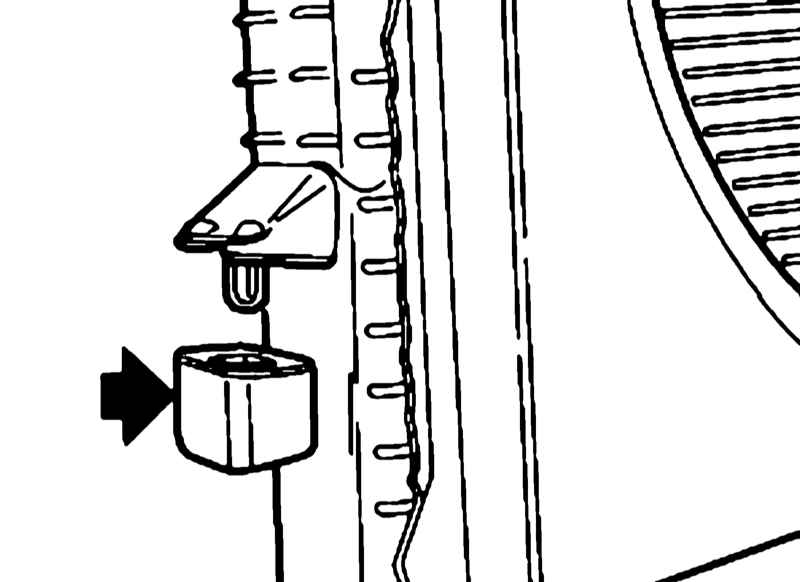

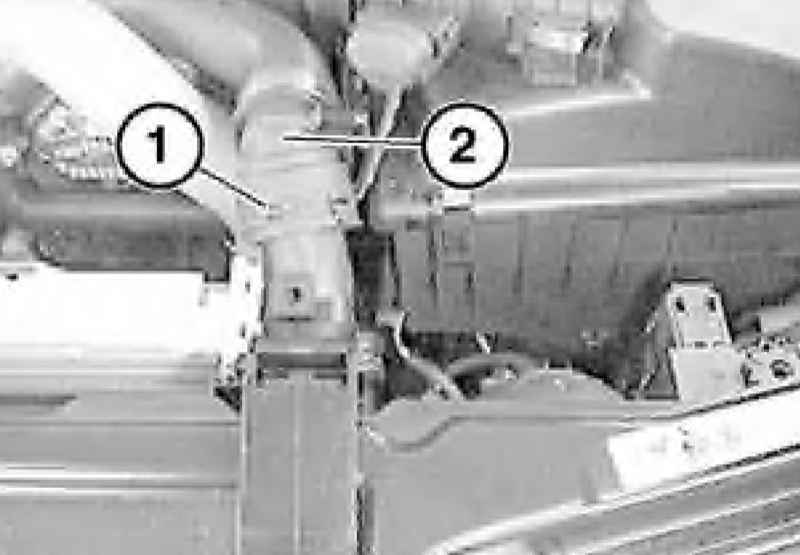

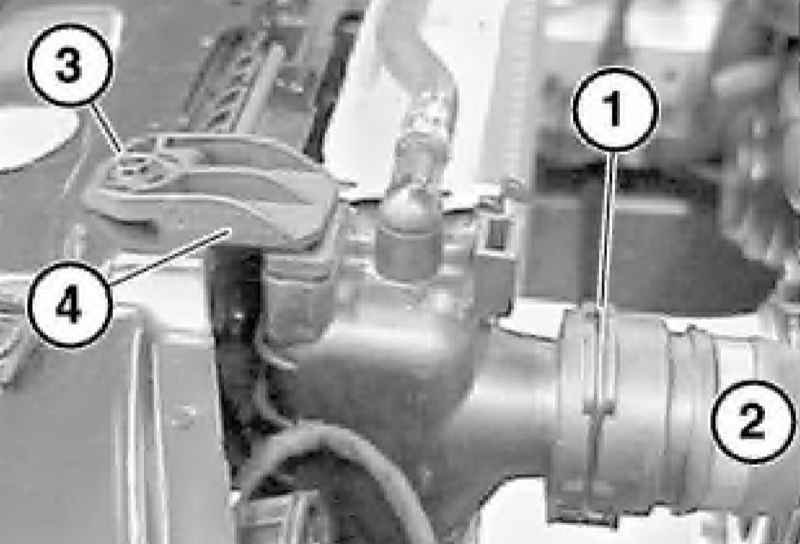

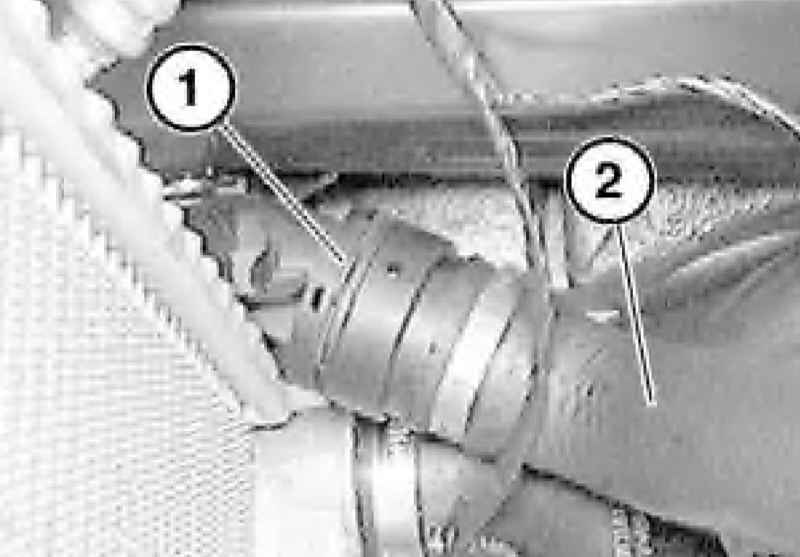

Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля). Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). На моделях с К/В разъедините разъем термовыключателя. Снимите верхний шланг системы охлаждения. Снимите пружинную скобу (1) и снимите водяной шланг (2). Выверните болты (3) на радиаторе с левой и с правой стороны и снимите оба кронштейна (4). Снимите нижний шланг системы охлаждения. Разъедините разъем электропроводки (1), снимите пружинную скобу и снимите водяной шланг (3). Отпустите правое и левое крепления радиатора, нажав отверткой на защелку. Для установки крепления сильно нажмите на него вниз (должно быть слышно несколько щелчков), затем подцепите отверткой язычок крепления и нажмите на рукоятку отвертки вниз. Извлеките радиатор системы охлаждения из двигательного отсека движением вверх. При установке обратите внимание на резинометаллические шарниры с левой и с правой стороны – вставьте их в держатели. Резинометаллический шарнир Держатель шарнира Установка производится в обратном порядке, в заключение заполните систему охлаждения и прокачайте ее (см. Главу Настройки и текущее обслуживание автомобиля).

Модели с двигателем M57

ПОРЯДОК ВЫПОЛНЕНИЯ

Закройте генератор, чтобы предотвратить попадание на него двигательного масла, топлива или ОЖ. Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля). Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). Отсоедините от радиатора верхний и нижний шланги системы охлаждения. Выполните действия, описанные в параграфах с 8 по 10.

Модели с двигателем M67

ПОРЯДОК ВЫПОЛНЕНИЯ

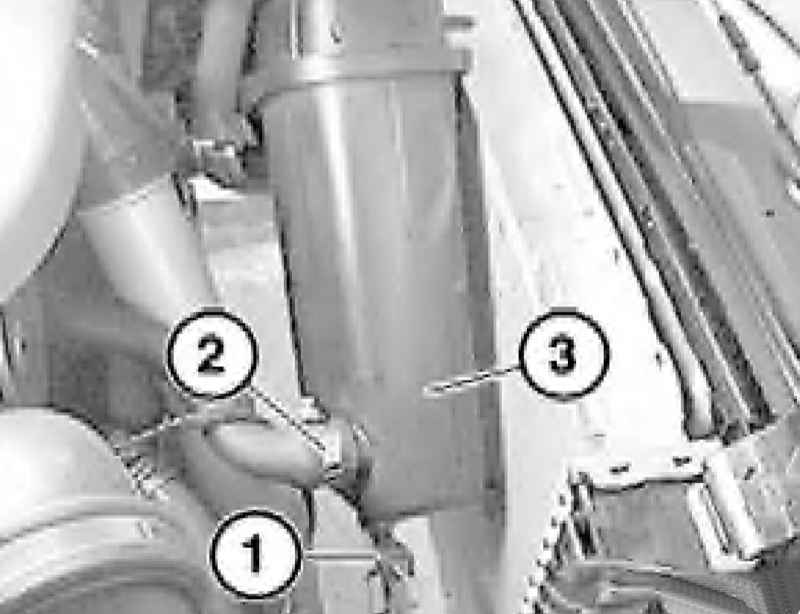

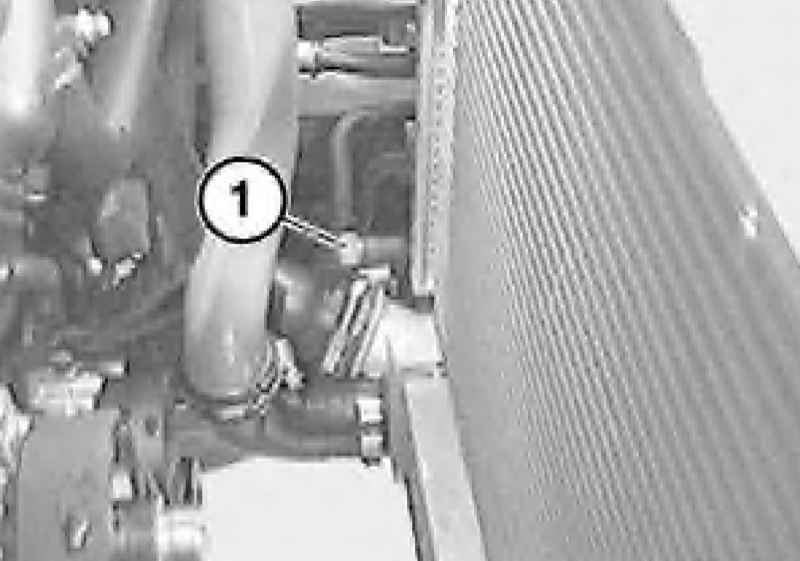

Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). Выверните пробку и спустите охлаждающую жидкость. Разъедините разъем (1), ослабьте хомут (2) и отсоедините водяной шланг. Снимите расширительный бачок (3). Выньте фиксаторы (1) и отсоедините водяные шланги (2). Снятие нижнего шланга Выполните действия, описанные в параграфах с 8 по 10.
