5.1.9. Снятие и установка коллектора системы охлаждения

Модели с двигателем M60

ПОРЯДОК ВЫПОЛНЕНИЯ

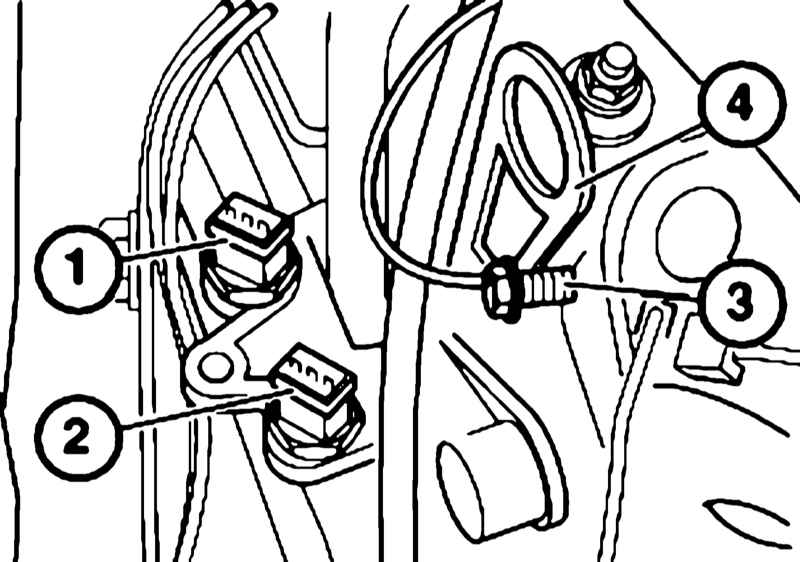

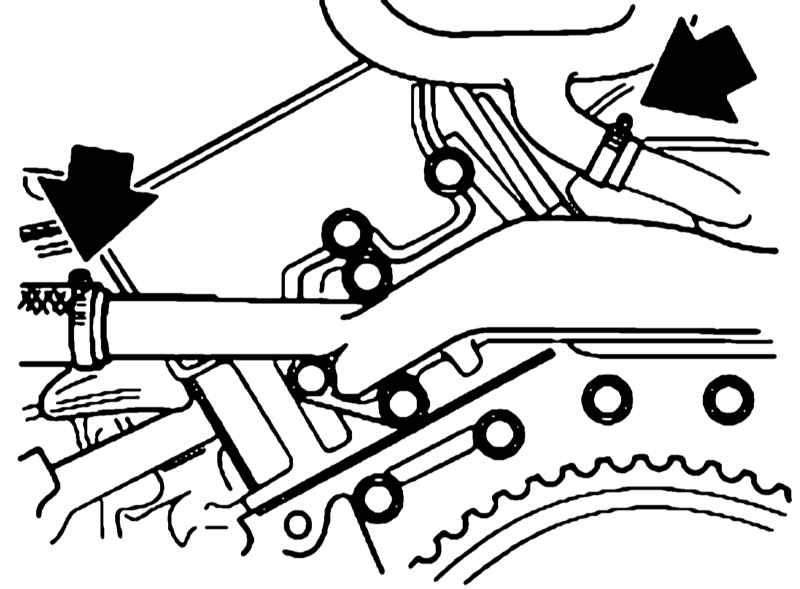

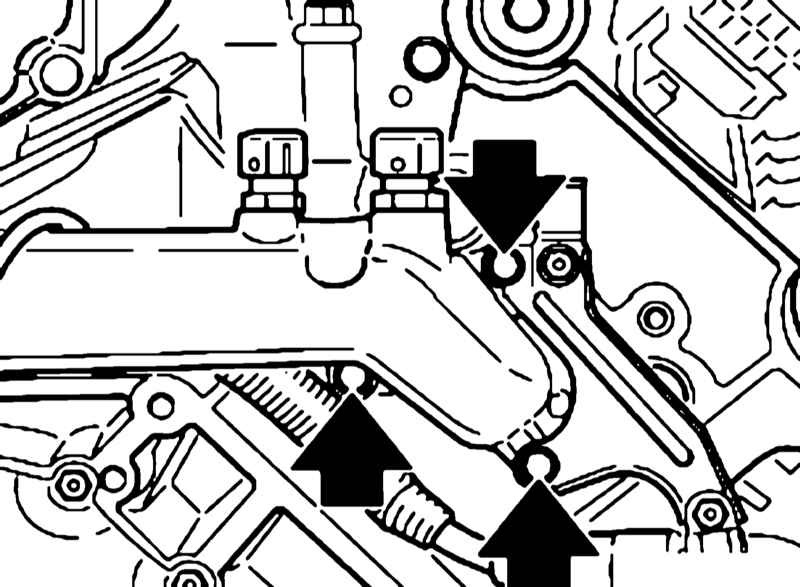

Снимите впускной трубопровод (см. Главу Двигатель). Снимите защиту картера двигателя. Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Разъедините разъемы дистанционного термометра (1) и термодатчика ECM (2, белый). Отсоедините провод массу (3), общий для всех катушек, в области задней подъемной проушины (4) двигателя. Для облегчения доступа к коллектору системы охлаждения следует снять водяной клапан. Отсоедините от коллектора все патрубки системы охлаждения. Выверните болты крепления коллектора и снимите его. Установка производится в обратном порядке. Очистите сопрягаемые поверхности, замените прокладки и уплотнительные кольца.

Модели с двигателем M73

ПОРЯДОК ВЫПОЛНЕНИЯ

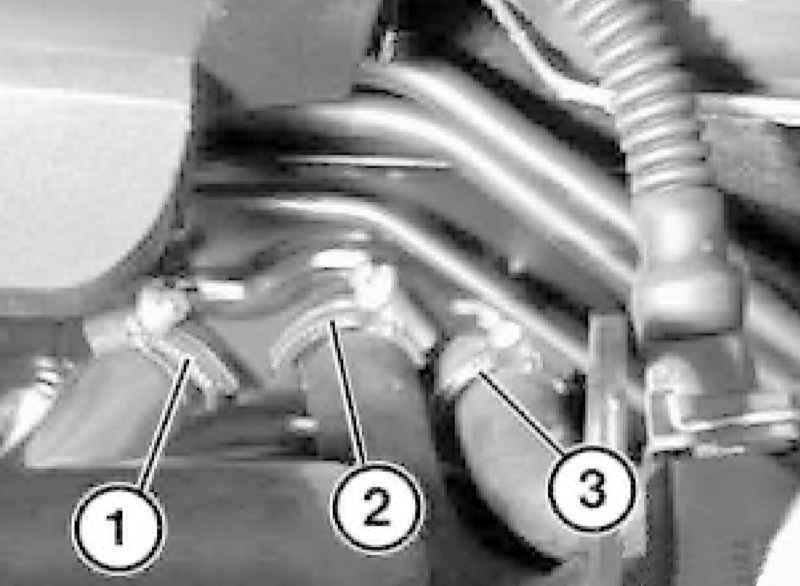

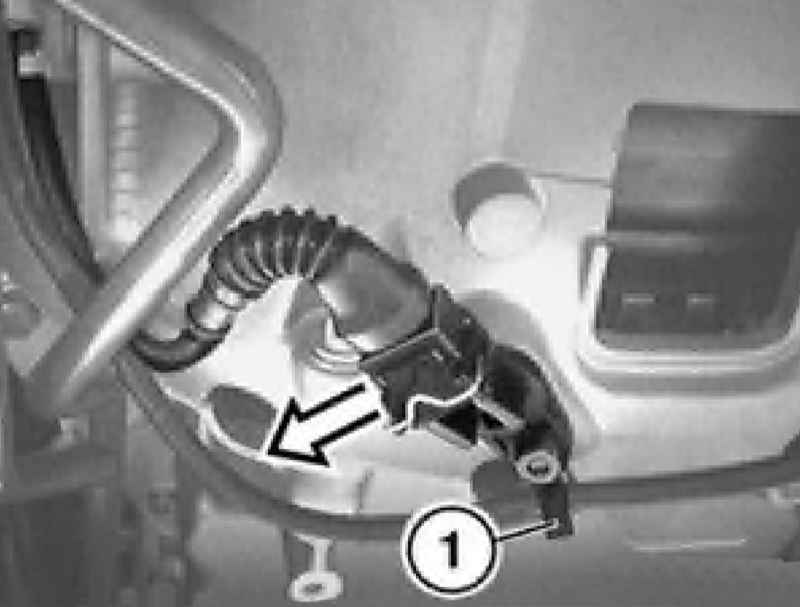

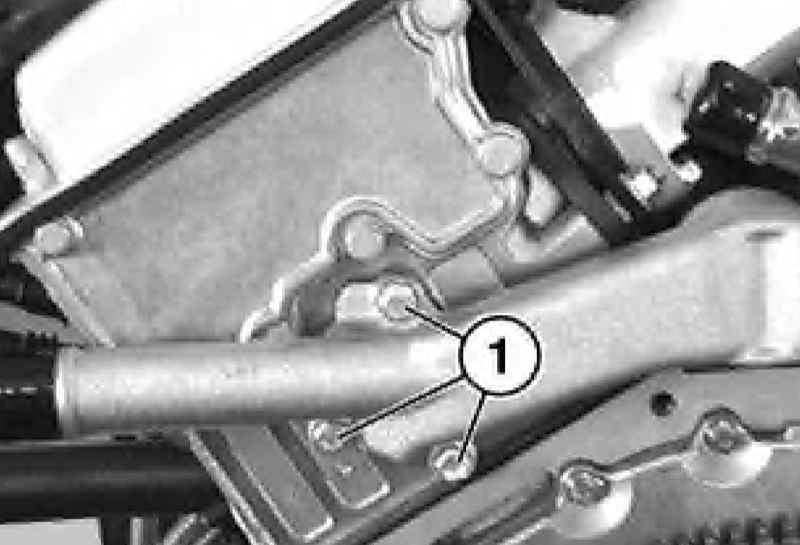

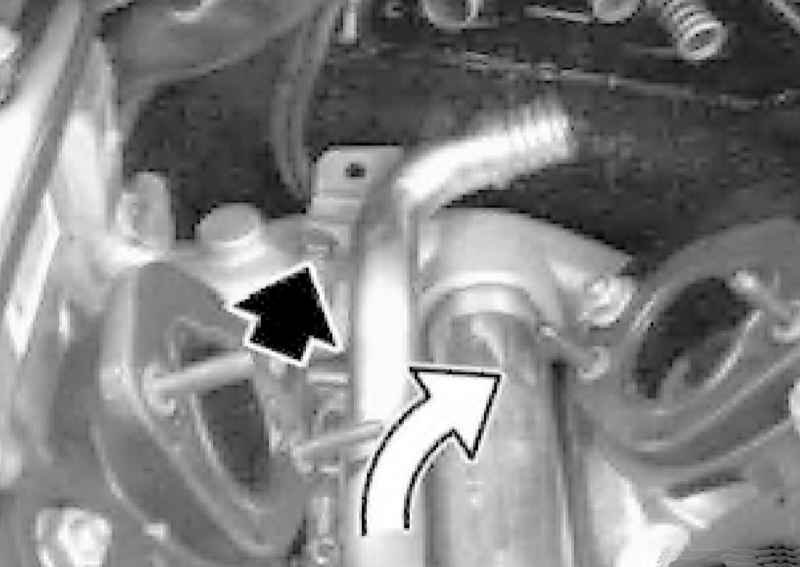

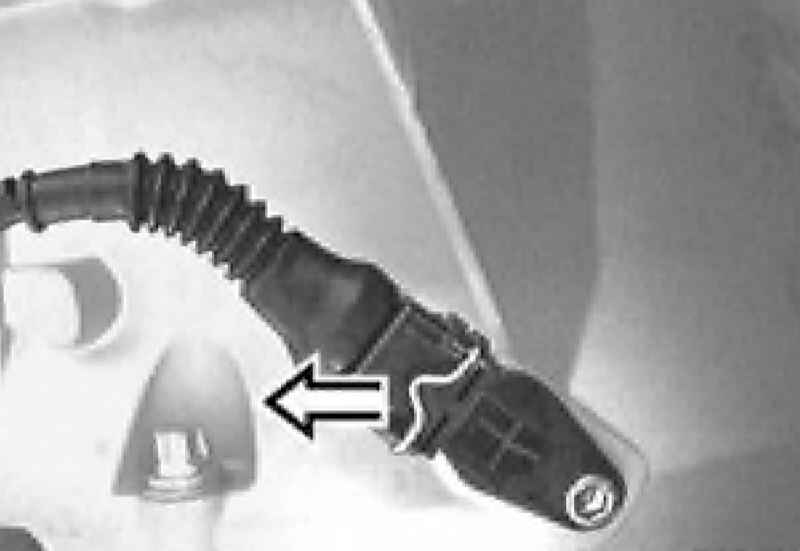

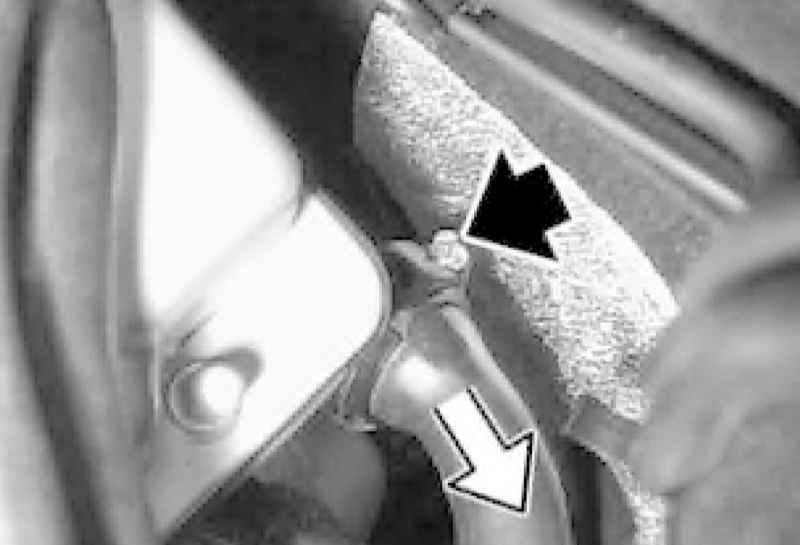

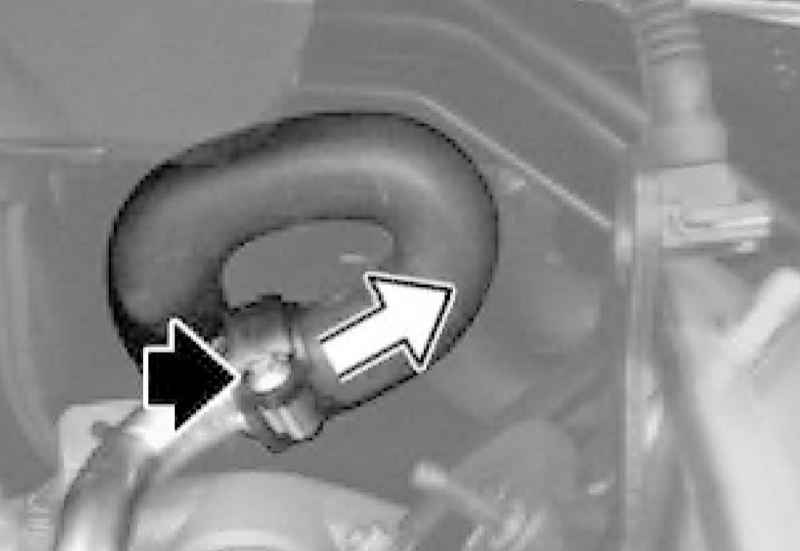

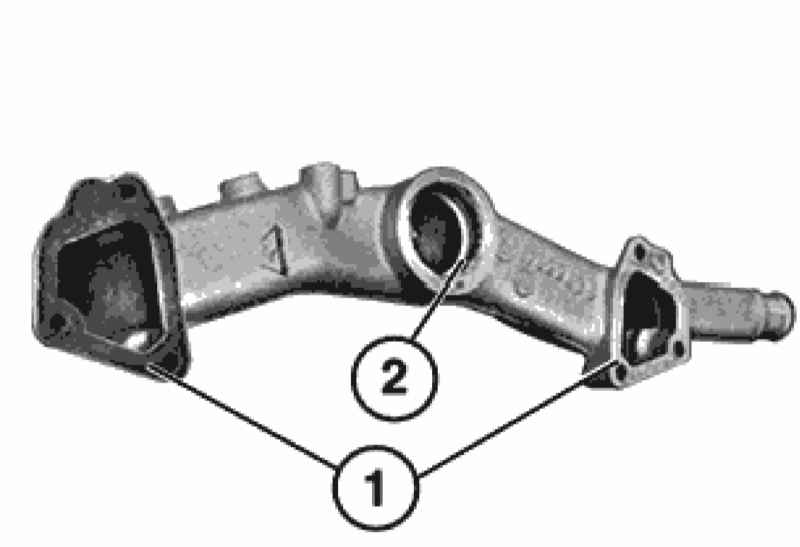

Снимите крышки обеих головок цилиндров. Снимите защиту картера двигателя. Снимите термозащитные щитки с левой стороны балки переднего моста. Выверните пробки для спуска охлаждающей жидкости с левой стороны блока цилиндров. Спустите ОЖ (см. Главу Настройки и текущее обслуживание автомобиля). Пометьте разъемы датчиков положения коленчатого вала, нажмите на стопор и разъедините разъемы. Разожмите скобу крепления жгута электропроводки коробки передач на задней стороне головки цилиндров и выньте жгут. Разъем датчика CKP 2 Ослабьте хомуты и отсоедините патрубок от задней части трубопровода ОЖ и от задней стороны головки цилиндров. Хомут крепления патрубка к задней стороне головки цилиндров Ослабьте хомуты (1-3) крепления патрубков охлаждающей жидкости к торцу отопителя и отсоедините шланги. Выверните винт. На обеих головках цилиндров выверните болты (1). Болты на головке цилиндров №№ 1-6 Снимите коллектор системы охлаждения. Установка производится в обратном порядке. Очистите сопрягаемые поверхности (1) задней части головок блока цилиндров и коллектора системы охлаждения, замените прокладки и уплотнительное кольцо (2).
