4.1.4. Снятие и установка впускного трубопровода

1. Снимите крышку подвода воздуха, обратитесь к Разделу Снятие и установка привода стеклоочистителя/крышки.
2. Отсоедините шланг вакуумного усилителя тормоза от впускного трубопровода, а не от усилителя. Для снятия шланга требуется приложение некоторого усилия.

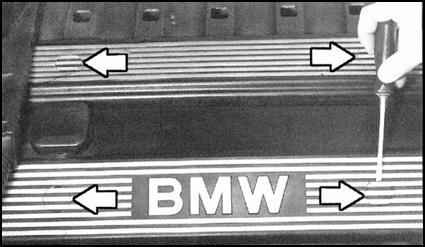

3. Снимите крышку с заливного патрубка топливного бака. Отверните отверткой (стрелки на сопроводительной иллюстрации) небольшие крышки и отверните находящиеся под ними винты. Снимите две пластмассовые облицовки.

4. Расстыкуйте штекерные соединения датчика кислорода. Расстыкуйте штекер электромагнитного клапана VANOS. Обратитесь к сопроводительной иллюстрации.

5. Снимите штекерную планку и отведите ее в сторону.

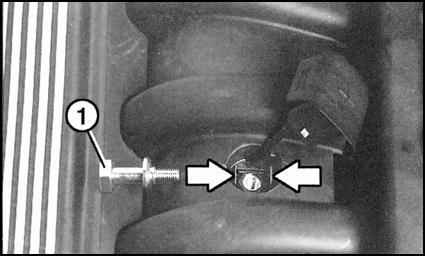

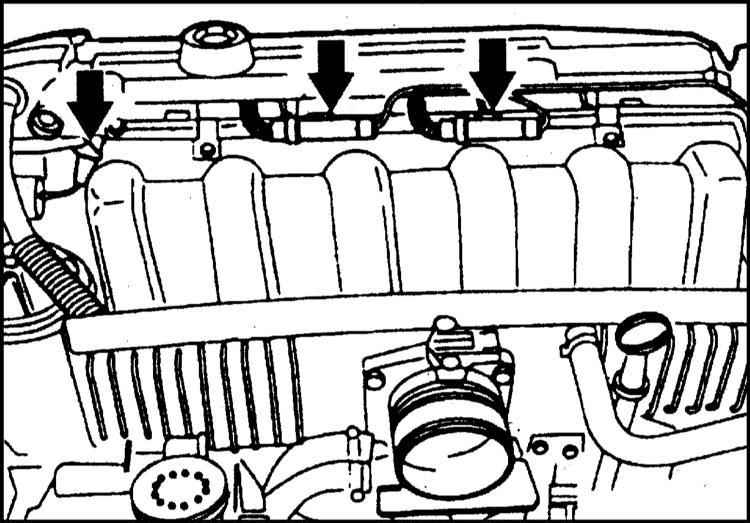

6. Снимите крышку у впускного трубопровода. Отверните положительную опорную точку (1) и сожмите два зажима (стрелки на сопроводительной иллюстрации). Отсоедините цоколь.

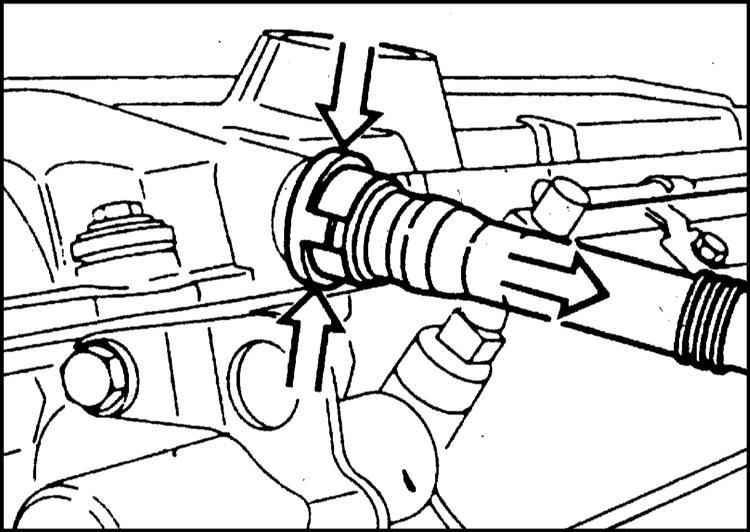

7. Снимите патрубок вентиляции в верхней части блока цилиндров. Обратитесь к сопроводительной иллюстрации.

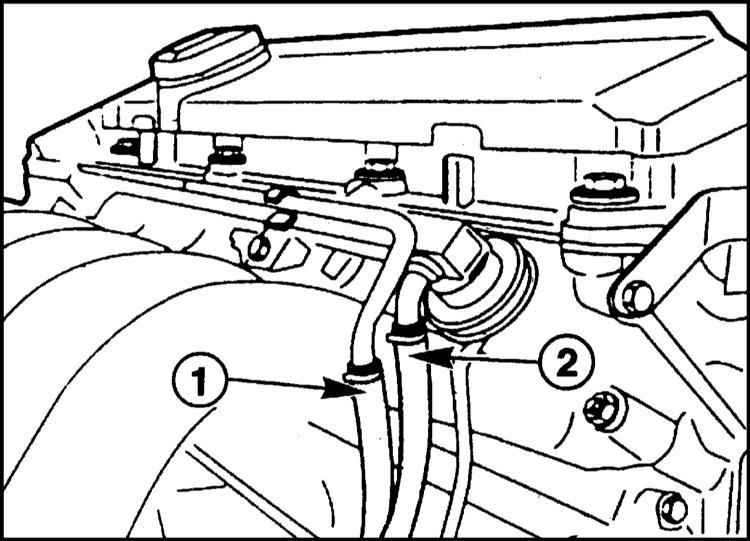

Не курите. Имеется опасность воспламенения! Протрите вытекающее топливо тряпкой. Отсоедините сначала трубопровод подачи (1) (от фильтра), затем трубопровод возврата топлива (2) у распределительной магистрали. Для этого раскройте хомуты. При сборке хомуты необходимо заменить.

8. Отсоедините патрубок дроссельной заслонки, обратитесь к Разделу Снятие и установка патрубка дроссельной заслонки.

Не отсоединяйте привод газа и шланги охлаждающей жидкости.

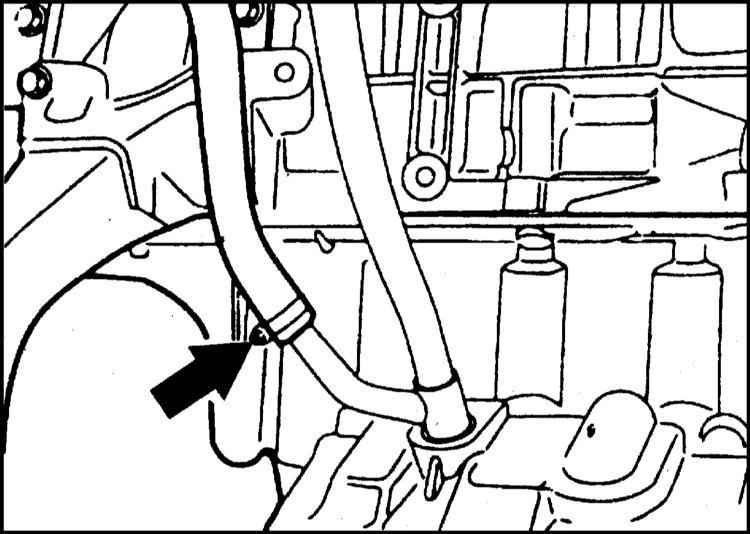

9. Отсоедините шланг возврата масла у направляющей трубы указателя уровня масла, предварительно раскрыв хомут. Обратитесь к сопроводительной иллюстрации.

10. Отверните направляющую трубу указателя уровня.

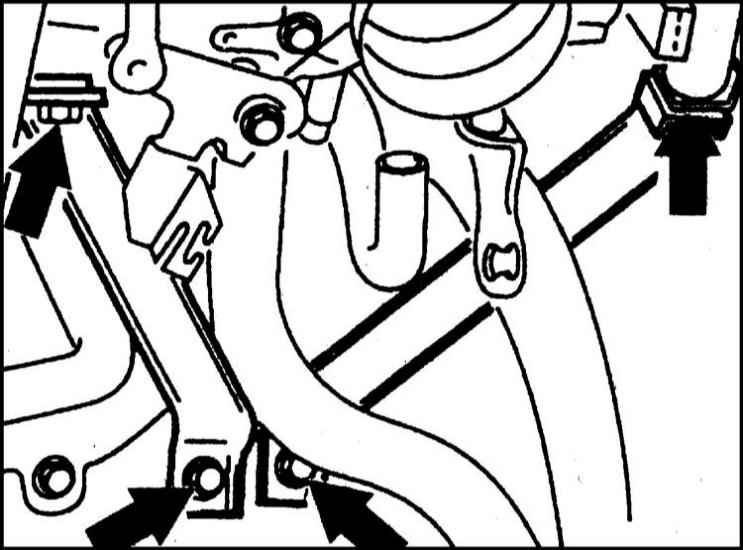

11. Отверните болты крепления и снимите опору впускного трубопровода и угольник шланга охлаждающей жидкости впускного трубопровода. Обратитесь к сопроводительной иллюстрации.

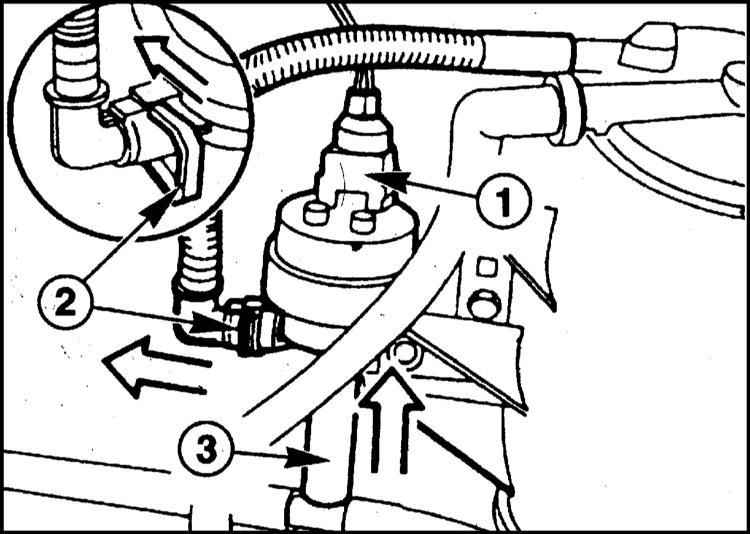

12. Расстыкуйте штекерное соединение (1) у клапана вентиляции топливного бака. Выньте клапан наверх из держателя. Нажмите на хомут (2) и отсоедините шланг. Расстыкуйте штекерное соединение датчика температуры всасываемого воздуха и клапана холостого хода у впускного трубопровода. Обратитесь к сопроводительной иллюстрации.

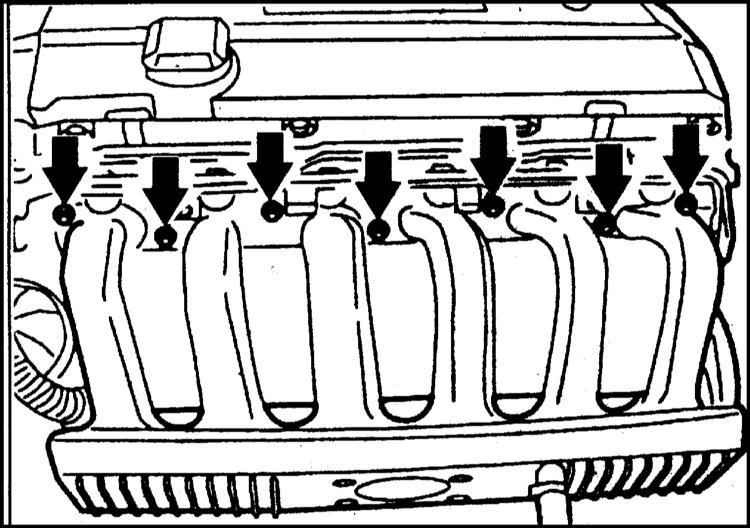

13. Отверните болты крепления и снимите впускной трубопровод с головки цилиндров.

Следите за тем, чтобы в впускные каналы не попали какие-либо предметы. Это может привести к тяжелым повреждениям двигателя.

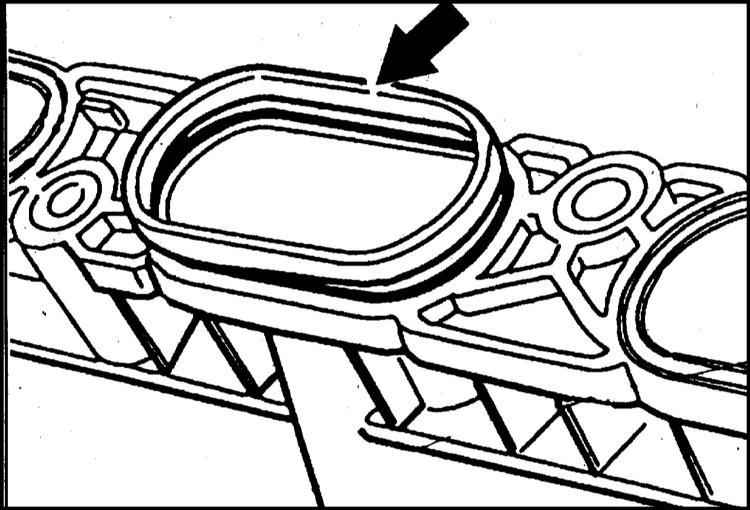

1. Установите впускной трубопровод на головке цилиндров и равномерно крест-накрест затяните болты его крепления. Перед установкой необходимо проверить все уплотнительные кольца (стрелки на сопроводительной иллюстрации). При наличии повреждений замените кольца.

2. Закрепите опору впускного трубопровода.
3. Состыкуйте штекерные соединения датчика температуры всасываемого воздуха и клапана регулировки холостого хода.
4. Вставьте клапан вентиляции топливного бака и наденьте шланг.
5. Закрепите цоколь положительной опорной точки на впускном трубопроводе и наверните шестигранник. Закрепите крышку.
6. Закрепите на впускном трубопроводе направляющую трубу указателя уровня масла.
7. Наденьте на направляющую трубу указателя уровня шланг возврата масла, закрепите его хомутом.
8. Установите патрубок дроссельной заслонки, обратитесь к Разделу Снятие и установка патрубка дроссельной заслонки.
9. Наденьте на распределительную магистраль шланги подачи и возврата топлива. Установите новые уплотнительные кольца и хомуты, обратитесь к подразделу “Снятие”.
10. Закрепите трубопровод вентиляции в нижней части блока цилиндров.
11. Состыкуйте штекерные соединения датчика кислорода и электромагнитного клапана VANOS.
12. Установите штекерную планку клапанов впрыска.
13. Закрепите вакуумный шланг усилителя тормоза на впускном трубопроводе.
14. Закрепите две крышки двигателя. Наденьте колпачки болтов.
15. Закрепите крышку на заливном патрубке масла.
16 Установите крышку подвода воздуха, обратитесь к Разделу Снятие и установка привода стеклоочистителя/крышки.
