13.3.7. Снятие и установка выключателей: аварийной сигнализации, единого замка, стеклоподъемников

СНЯТИЕ

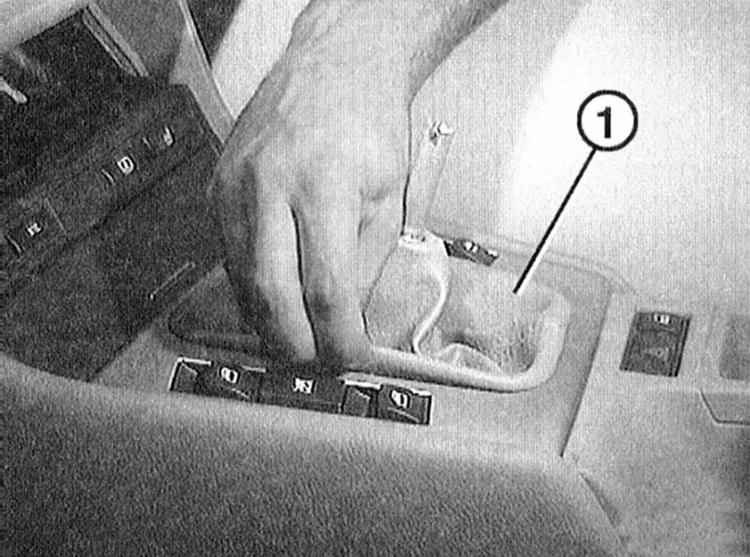

1 Отсоедините -1- и отверните его наверх.

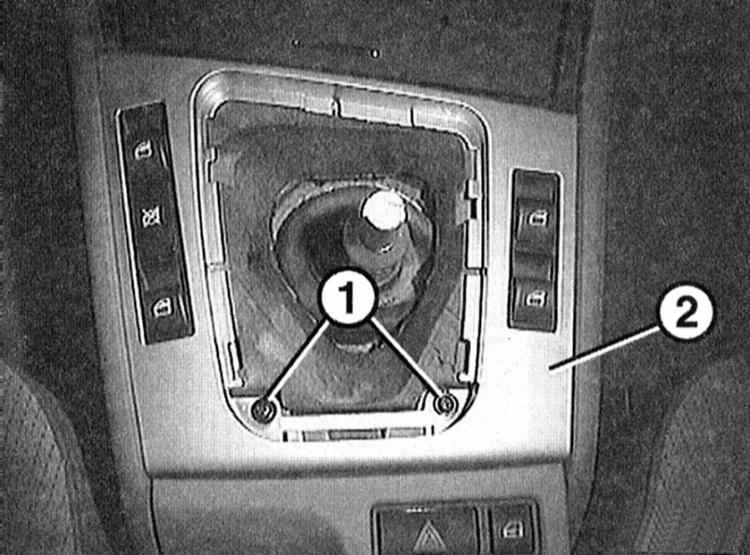

2 Выверните винты -1-. 2 – козырек рычага переключения передач.

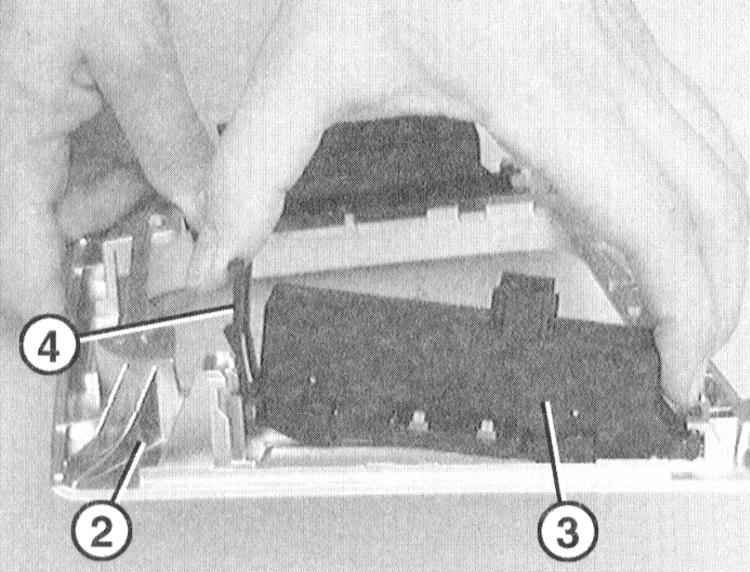

3 Немного приподнимите козырек -2- и выньте снизу выключатель стеклоподъемников -3-. Для этого вдавите фиксатор -4-.

Для наглядности козырек на сопроводительной иллюстрации показан в повернутом положении.

4 Выньте выключатель аварийной сигнализации/единого замка.
5 Расстыкуйте разъем.

УСТАНОВКА

6 Состыкуйте разъем у выключателя.
7 Соедините выключатель стеклоподъемника в козырек рычага переключения, прижмите с другой стороны и зафиксируйте.
8 Вдавите выключатель аварийной сигнализации/единого замка в козырек.
9 Закрепите козырек и соедините с ним чехол.
