10.20.3. Замена выключателя стоп-сигнала

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

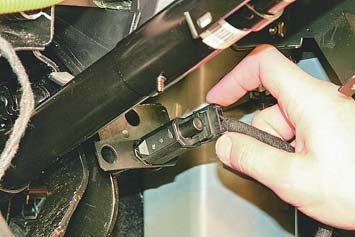

2. Снимите левую нижнюю облицовку панели приборов (см. «Снятие, разборка и установка панели приборов»).	3. Сожмите фиксаторы колодки жгута проводов...

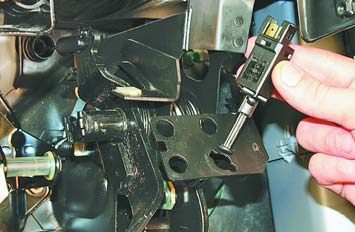

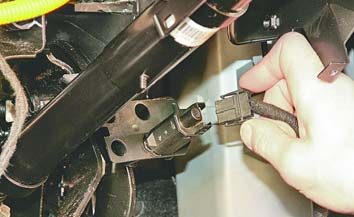

4. ...и отсоедините колодку от разъема выключателя.	5. Поверните выключатель так, чтобы выступы на его корпусе совместились с вырезами в кронштейне педального узла, и снимите выключатель стоп-сигналов.

6. Установите детали в порядке, обратном снятию.
