10.3.7. Замена дополнительных предохранителей и реле системы впрыска топлива

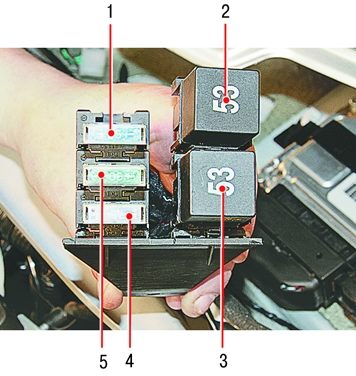

Рис. 10.5. Дополнительные предохранители и реле системы впрыска топлива

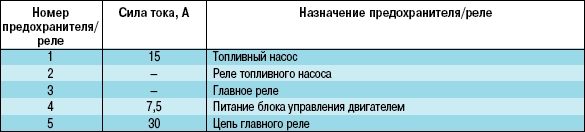

Расположение дополнительных предохранителей и реле системы впрыска показано на рис. 10.5, их назначение приведено в табл. 10.5.

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку короба воздухопритока (см. «Снятие и установка решетки и облицовки короба воздухопритока»).

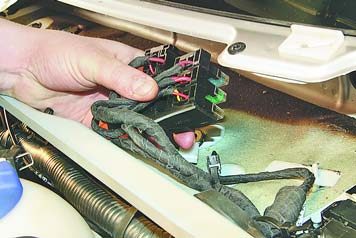

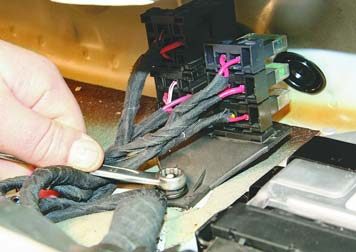

3. Отверните гайку крепления блока предохранителей и реле...	4. ...и извлеките блок из короба воздухопритока.

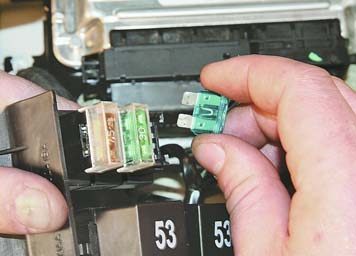

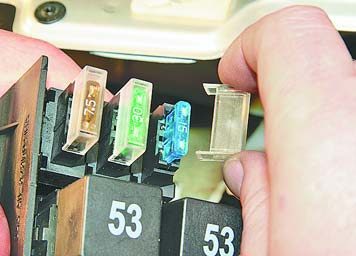

5. Для замены перегоревшего предохранителя снимите защитную крышку...	6. ...и извлеките предохранитель из контактного разъема блока.

7. Установите в контактный разъем предохранитель того же номинала, что и снятый.

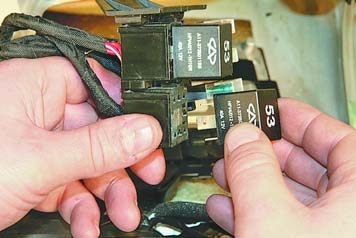

8. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

9. Установите блок предохранителей и реле и облицовку короба воздухопритока в порядке, обратном снятию.
