11.19.4. Снятие и установка облицовок багажникаВам потребуются: ключ «на 10», отвертка с крестообразным лезвием.
|
Примечание
Показаны снятие и установка опоры полки с левой стороны салона. Опору полки с правой стороны снимают аналогично.
|
1. Для снятия опоры полки снимите полку багажника.

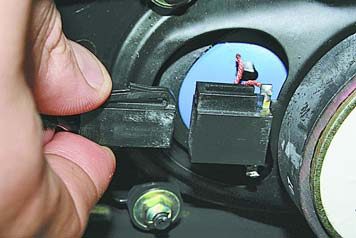

2. Отсоедините колодку жгута проводов от заднего динамика.
3. Откиньте вперед левую часть подушки заднего сиденья.
|
|
|
|

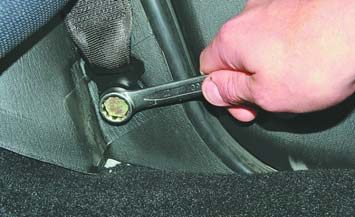

4. Выверните болт нижнего крепления ремня.
|

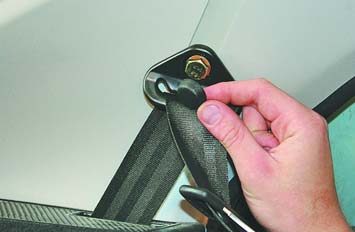

5. Снимите декоративный колпачок с верхнего болта крепления ремня...
|
|
|
|
|

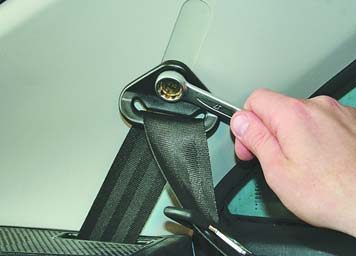

6. ...и выверните болт.
|

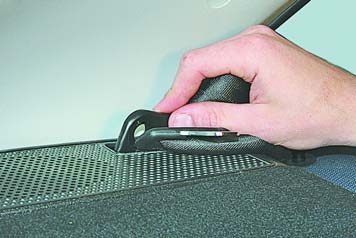

7. Пропустите ремень безопасности вместе с пряжкой ремня в отверстие опоры полки.
|
|
|
|
|

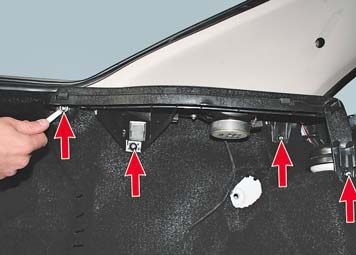

8. Отверните четыре гайки крепления...
|
9. ...отведите опору полки...
|
|
|
|
|

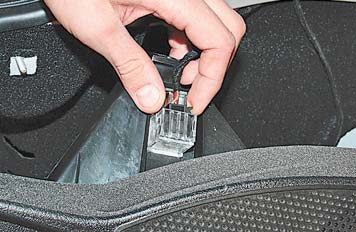

10. ...отсоедините колодку от плафона освещения багажника и снимите опору полки.
|

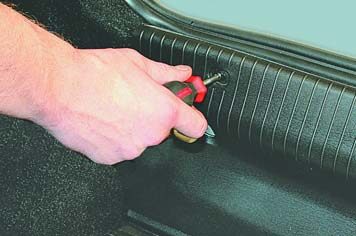

11. Для снятия задней облицовки багажника выверните четыре винта крепления...
|
|
Примечание

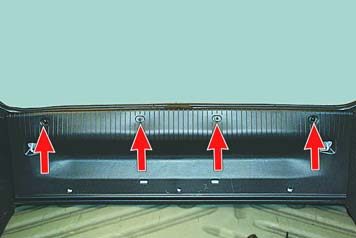

Так расположены винты крепления задней облицовки багажника.
|
|
|
|
|

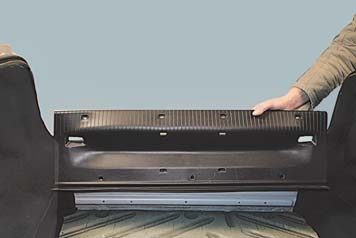

12. ...и снимите облицовку.
|

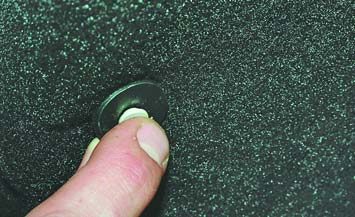

13. Для снятия боковой облицовки багажника снимите фиксатор...
|

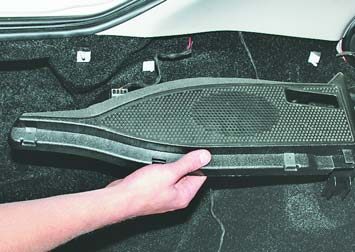

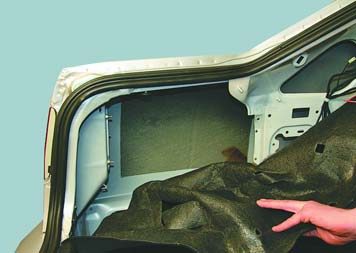

14. ...и извлеките облицовку багажника.
15. Установите все снятые детали в порядке, обратном снятию.
|
