4.3.15. Замена ремня привода газораспределительного механизма и его натяжного ролика

Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через каждые 40 000 км пробега или каждые 4 года эксплуатации (в зависимости от того, что наступит раньше). Кроме того, заменяйте ремень привода газораспределительного механизма, если при осмотре вы обнаружите:
– следы масла на любой поверхности ремня;
– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
– трещины, складки, углубления или выпуклости на наружной поверхности ремня;
– разлохмачивание или расслоение на торцовых поверхностях ремня.

Предупреждение
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

Примечание
Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: ключи «на 10», «на 13», «на 19», большая отвертка.
Замена ремня привода газораспределительного механизма и его натяжного ролика

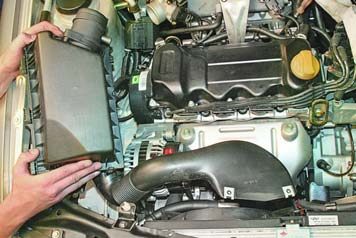

1. Снимите воздушный фильтр для облегчения доступа (см. «Снятие и установка воздушного фильтра»).
2. Снимите верхнюю крышку привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма»).
3. Снимите правое переднее колесо.
4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
5. Снимите ремень привода насоса гидроусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управления»).
6. Снимите ремень привода генератора и компрессора кондиционера (см. «Замена ремня привода генератора и компрессора кондиционера»).
7. Снимите с коленчатого вала шкив привода ремней генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления и нижнюю крышку привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма»).
Замена ремня привода газораспределительного механизма и его натяжного ролика
Замена ремня привода газораспределительного механизма и его натяжного ролика

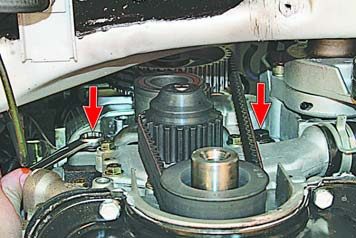

8. Ключом «на 13» ослабьте затяжку двух болтов крепления кронштейна натяжного ролика.

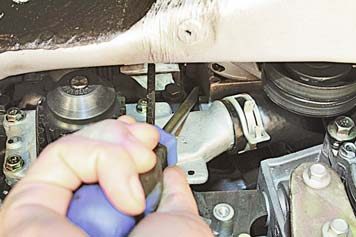

9. Сдвиньте натяжной ролик до упора влево.
Замена ремня привода газораспределительного механизма и его натяжного ролика
Замена ремня привода газораспределительного механизма и его натяжного ролика

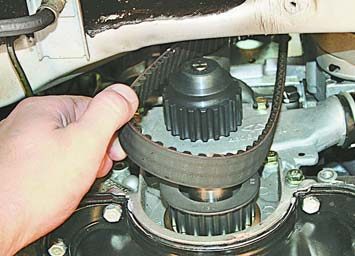

10. Снимите ремень с зубчатого шкива водяного насоса и натяжного ролика...

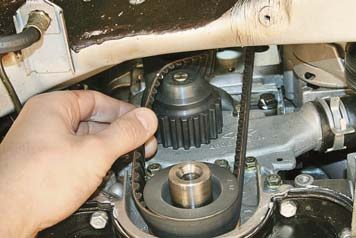

11. ...и с зубчатых шкивов коленчатого и распределительного валов.
12. Окончательно выверните болты крепления кронштейна натяжного ролика и снимите кронштейн в сборе с роликом.
Замена ремня привода газораспределительного механизма и его натяжного ролика

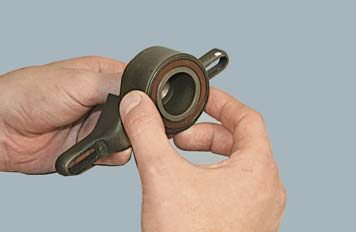

13. Проверьте состояние натяжного ролика. Если он вращается с заеданиями, а в подшипнике обнаружен повышенный люфт, замените ролик.

Полезный совет
Заменяйте натяжной ролик ремня привода газораспределительного механизма при каждой замене ремня.

14. Установите натяжной ролик в порядке, обратном снятию.
15. Проверьте совпадение установочных меток коленчатого и распределительного валов (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
16. Наденьте ремень на зубчатый шкив коленчатого вала и на шкив водяного насоса. Заднюю ветвь ремня заведите за натяжной ролик и, натягивая переднюю ветвь, наденьте ремень на шкив распределительного вала.
18. Вверните в хвостовик коленчатого вала болт крепления шкива и поверните за болт коленчатый вал на два оборота. Проверьте совпадение установочных меток коленчатого и распределительного валов. При несовпадении повторите установку ремня.
19. Установите снятые детали в порядке, обратном снятию.
20. Отрегулируйте натяжение ремня привода насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления»).
