5.14.4. Снятие и установка воздушного фильтра

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

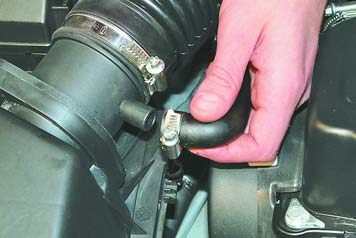

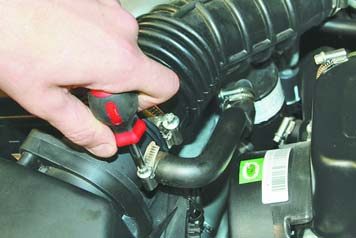

1. Ослабьте затяжку хомута крепления отводящего шланга системы вентиляции картера двигателя к штуцеру воздушного фильтра...	2. ...и отсоедините шланг от штуцера.

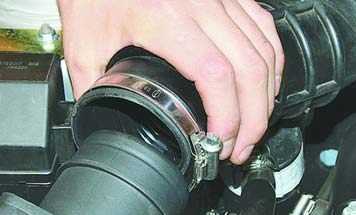

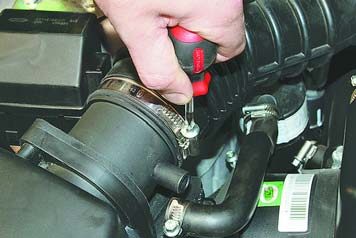

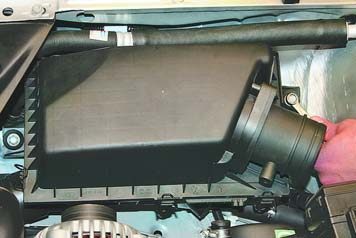

3. Ослабьте затяжку хомута крепления воздухоподводящего рукава к фильтру...	4. ...и отсоедините рукав от патрубка фильтра.

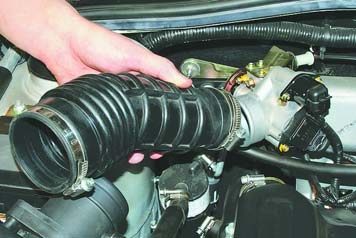

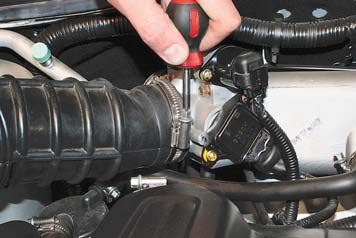

5. Ослабьте затяжку хомута крепления воздухоподводящего рукава к дроссельному узлу...	6. ...и снимите воздухоподводящий рукав.

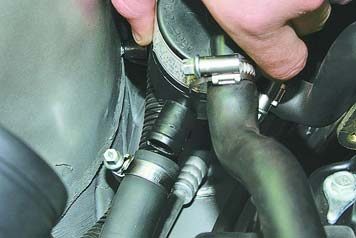

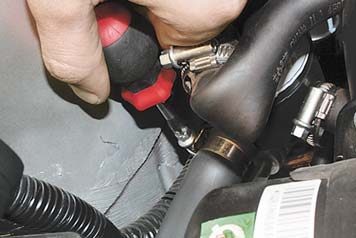

7. Ослабьте затяжку хомута крепления отводящего шланга системы вентиляции картера двигателя к штуцеру сепаратора...	8. ...и отсоедините шланг от сепаратора.

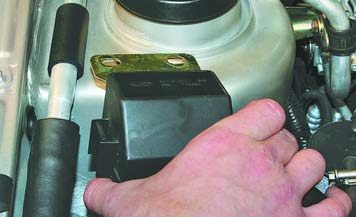

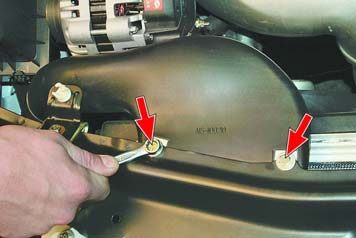

9. Снимите блок реле и предохранителей фар и кондиционера (см. «Снятие и установка блока реле и предохранителей фар и кондиционера») и отведите его от воздушного фильтра.	10. Выверните два болта крепления воздуховода воздушного фильтра к передней поперечине моторного отсека.

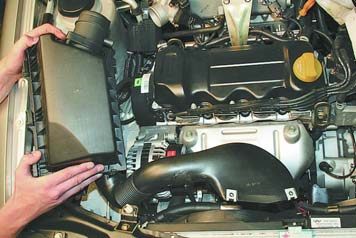

11. Выверните два болта крепления воздушного фильтра к брызговику двигателя...	12. ...и снимите воздушный фильтр вместе с воздуховодом.

13. Установите детали в порядке, обратном снятию.
