9.18. Электродвигатель вентилятора системы охлаждения двигателя Особенности конструкции
Вентиляторы системы охлаждения приводятся двумя электродвигателями постоянного тока с возбуждением от постоянных магнитов. Управляет работой вентиляторов контроллер системы управления двигателем. Электродвигатели вентиляторов системы охлаждения двигателя не нуждаются в обслуживании. В случае выхода из строя замените их новыми. Для проверки исправности электродвигателей воспользуйтесь данными из табл. 9.6.
|
|

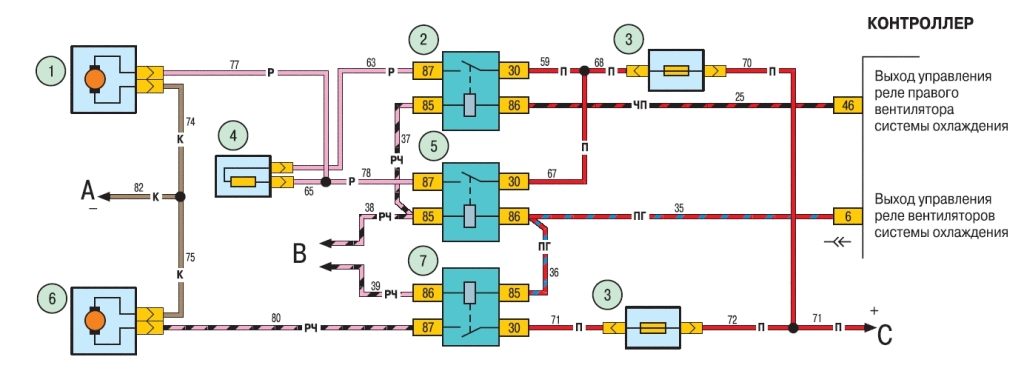

Рис. 9.24. Схема включения электродвигателей вентиляторов системы охлаждения: 1 – правый электродвигатель вентилятора системы охлаждения двигателя; 2 – дополнительное реле; 3 – предохранитель; 4 – дополнительный резистор; 5 – реле включения правого электродвигателя; 6 – левый электродвигатель вентилятора системы охлаждения двигателя; 7 – реле включения левого электродвигателя; А – к клемме «–» аккумуляторной батареи; В – к главному реле; С – к клемме «+» аккумуляторной батареи
|
Таблица 9.6 Даннные для проверки электродвигателей вентиляторов системы охлаждения двигателя
|
Проверяемый показатель
|
Значение
|
|
Номинальная частота вращения вала при нагрузке электродвигателя крыльчаткой, мин-1
|
2600-2800
|
|
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более
|
25
|
Замена электродвигателя
Вам потребуется ключ «на 10».
|
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|
2. Снимите электровентиляторы в сборе с кожухом (см. «Замена радиатора и электровентиляторов системы охлаждения»).
|
|
|
|
|
3. Отверните гайку и снимите крыльчатку.
|
4. Извлеките штифт из вала электродвигателя.
|
|
|
|
|
5. Отверните три гайки крепления электродвигателя к кожуху.
|
6. Снимите держатель проводов.
|
|
|
|
7. Снимите электродвигатель.
|
|
8. Устанавливайте электродвигатель и крыльчатку в порядке, обратном снятию.
|
|
