9.27. Система обогрева стекла двери задка

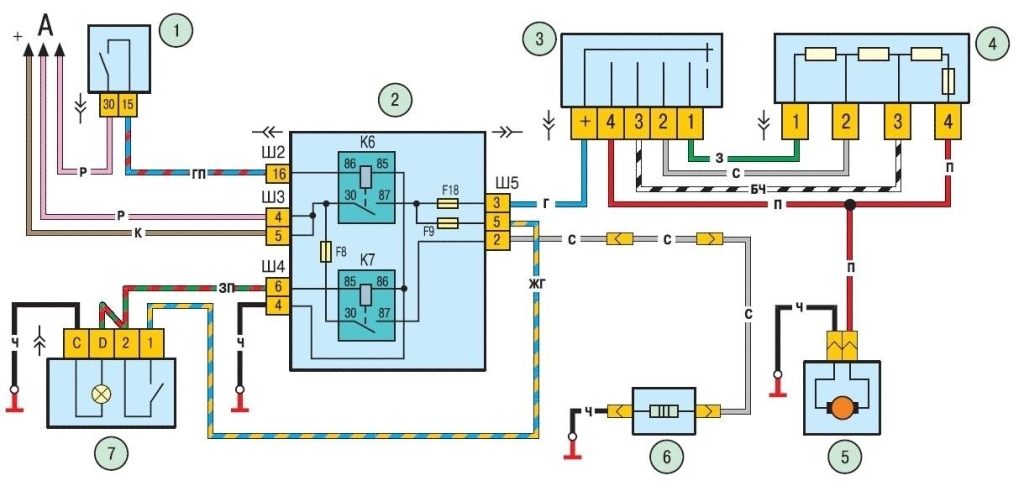

Рис. 9.23. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла

Схема системы обогрева стекла двери задка приведена на рис. 9.23.

Нагревательный элемент стекла включается с помощью реле К7 типа 904.3747-10, установленного в монтажном блоке.

Для предотвращения разряда аккумуляторной батареи нагревательным элементом, оставленным включенным при неработающем двигателе, обогрев может быть включен только при включенном зажигании. Для этого питание к выключателю 7 подается через дополнительное реле К6, срабатывающее при включении зажигания.

Питание к нагревательному элементу подается через предохранитель F8, напрямую подсоединенный к источникам питания.

Если при включении обогрева стекло двери задка не обогревается, проверьте предохранитель F8, провода и их соединения, а также выключатель и реле К7.
