9.2. Предохранители и реле

Монтажный блок предохранителей и реле
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Монтажный блок
Рис. 9.1. Монтажный блок: К1 – реле контроля
исправности ламп (на автомобилях Chevrolet Niva
вместо реле устанавливаются перемычки);
К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной
сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар;
К6 – дополнительное реле; К7 – реле включения
обогрева заднего стекла; К8 – резервное реле (на
автомобилях Chevrolet Niva не устанавливается);
F1–F20 – плавкие предохранители

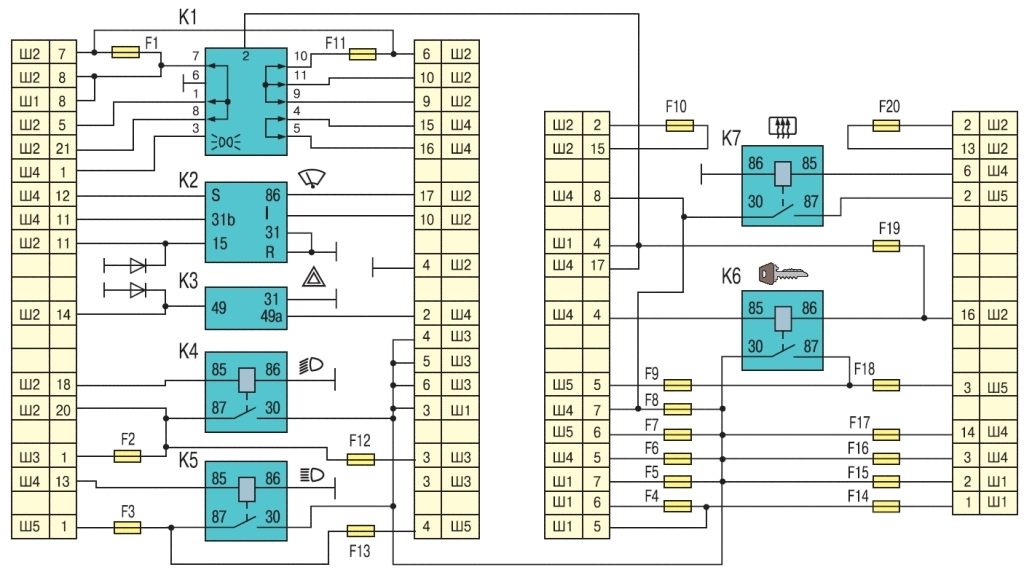

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)
Рис. 9.2. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители


Предохранители и реле установлены в блоке (рис. 9.1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 9.2.

        ПРИМЕЧАНИЕ
Крышка блока предохранителей для наглядности снята.

Замена предохранителей  и реле
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 9.1 цепи, которые защищает данный предохранитель.

        ПОЛЕЗНЫЙ СОВЕТ
Всегда имейте с собой комплект запасных предохранителей.

        ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой. Это может привести к повреждению электрических приборов и даже к пожару.

1. Выверните два винта крепления крышки блока предохранителей.
2. Снимите крышку и с помощью пластмассового пинцета, находящегося в блоке,...
3. ...выньте предохранитель.
4. Для замены реле выньте его из блока предохранителей и реле.
5. Устанавливайте новые предохранители и реле в порядке, обратном снятию.

Снятие и установка блока  предохранителей и реле
1. Выверните два винта и снимите крышку блока предохранителей и реле.
2. Выверните винты крепления блока.
3. Отведите блок вниз таким образом, чтобы получить доступ к колодкам проводов.
4. Отсоедините колодки с проводами, предварительно промаркировав их.
5. Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока.
6. Снимите блок предохранителей и реле с автомобиля.
7. Устанавливайте блок предохранителей и реле в порядке, обратном снятию.

Блок реле и предохранителей системы впрыска
Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

        ПРЕДУПРЕЖДЕНИЕ
Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители электровентиляторов системы охлаждения
Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.
1. Для замены предохранителей снимите крышку блока предохранителей, вывернув винт ее крепления.
2. Выньте левый и...
3. ...правый предохранители.
4. Осмотрите и замените перегоревшие предохранители.
