6.2.10. Снятие, установка и регулировка троса газа
Снятие
|
|
|

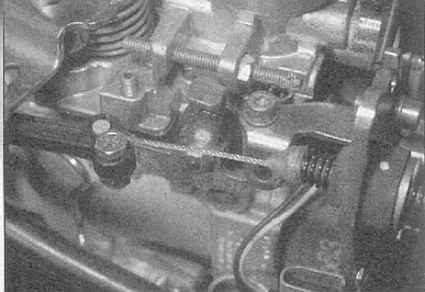

1. В двигательном, манипулируя управляющим
рычагом ТНВД, отсоедините от него сердечник троса газа.
|
|
|
2. Высвободите оболочку троса из проходной втулки
в кронштейне насоса.
|
|
|
3. Высвободите трос из оставшихся промежуточных
фиксаторов и кронштейнов в двигательном отсеке. Постарайтесь
точно запомнить маршрут его прокладки.
4. В салоне автомобиля отпустите фиксаторы и снимите нижнюю войлочную секцию
отделки панели приборов в водительском ножном колодце.
5. Повернув на четверть оборота против часовой стрелки, отпустите фиксатор и
снимите крышку с монтажного блока предохранителей. Отпустив оставшиеся фиксаторы,
снимите нижнюю войлочную крышку, установленную под панелью приборов с водительской
стороны автомобиля.
6. Отпустите фиксатор и отсоедините сердечник троса от педали газа.
7. Высвободите оболочку троса из кронштейна на педали газа.
8. Аккуратно протолкните трос сквозь проходную втулку из двигательного отсека
в салон и снимите его с автомобиля.
|
|
Установка
Установка производится в обратном порядке. Проследите за соблюдением правильного
маршрута прокладки троса. В заключение выполните его регулировку (см. далее).
Регулировка
|
|
|

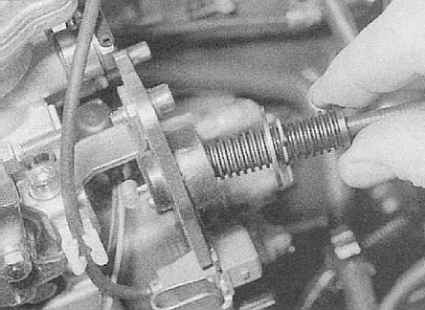

1. Снимите с оболочки троса газа пружинный фиксатор.
Удостоверьтесь, что управляющий рычаг ТНВД прижат к упору, затем
осторожно потяните трос из проходной втулки, полностью выбирая
слабину его сердечника.
2. Зафиксировав трос этом положении, установите пружинный фиксатор в последнюю
из видимых канавок перед резиновой проходной втулкой и шайбой. После отпускания
оболочки сердечник троса должен получить минимальную слабину.
3. Попросите помощника выжать педаль газа и удостоверьтесь в полноте перемещения
управляющего рычага ТНВД. При отпускании педали рычаг должен возвращаться в исходное
положение, прижимаясь к упору.
|
|
|
