9.2.4. Регулировка приводного троса включения режима kick-down

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Прогрейте двигатель до нормальной рабочей температуры и проверьте правильность установки оборотов холостого хода. В случае необходимости произведите соответствующую корректировку (см. Главу Системы питания и выпуска).

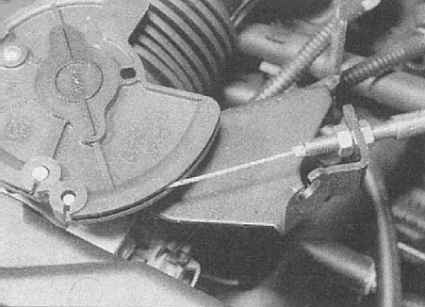

2. Отсоедините сердечник приводного троса включения режима kick-down от кулачка корпуса дросселя, затем проверьте правильность регулировки троса газа (см. Главу Системы питания и выпуска).

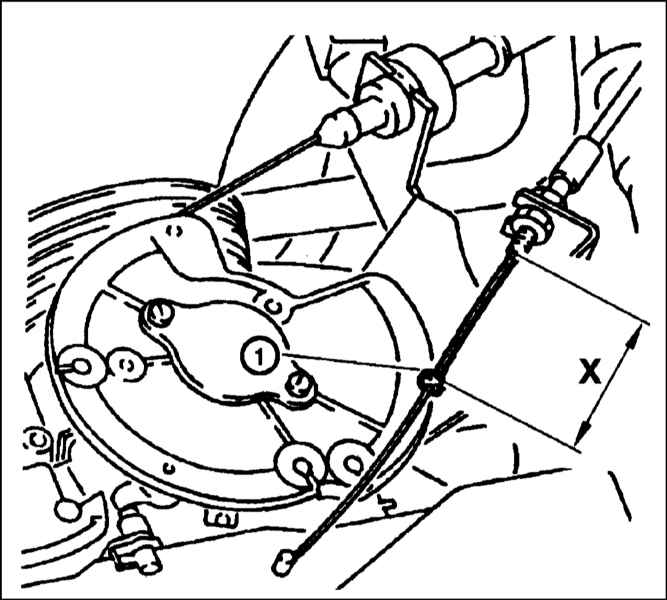

3. Вытяните сердечник троса из оболочки до момента возникновения сопротивления (свидетельствующего о начале включения режима kick-down) и замерьте расстояние от заднего торца заделки (Х) на тросе до среза его оболочки. Номинальное значение составляет около 39 мм. В случае необходимости ослабьте две контргайки крепления оболочки и соответствующим образом подкорректируйте положение последней в кронштейне.

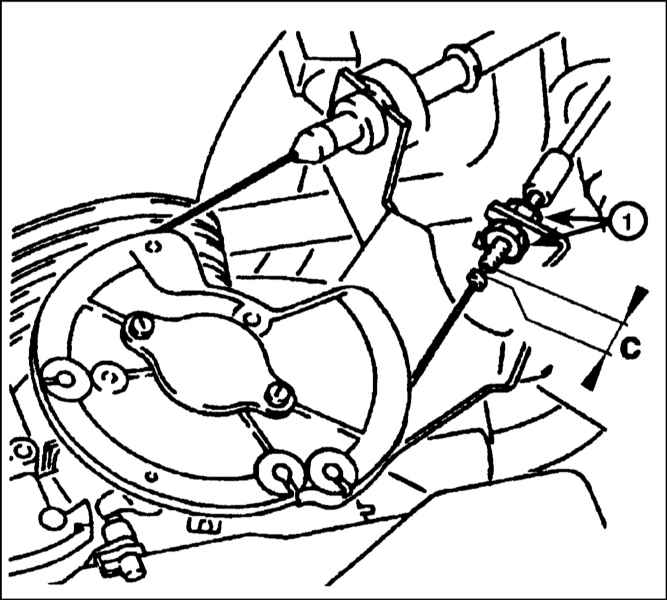

4. Подсоедините трос включения режима kick-down к кулачку корпуса дросселя, затем проверьте вновь измерьте расстояние (с) между заделкой и срезом оболочки. При плотно прижатом к своему упору кулачке зазор (с) должен составлять 0.5 мм, в противном случае ослабьте контргайки оболочки и произведите соответствующую корректировку.

5. Закончив регулировку, прочно затяните контргайки.
