21.5. Электрические разъемы, предохранители и реле

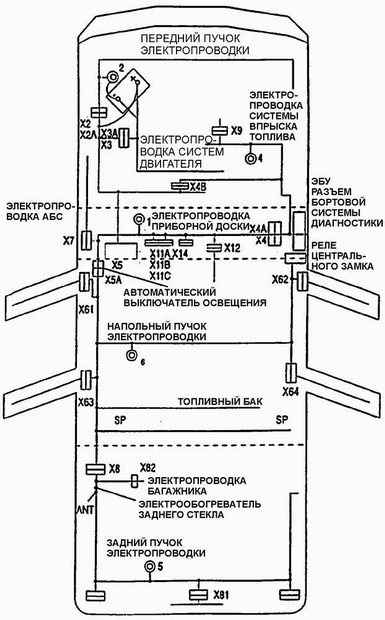

Электрические разъемы

Х2
Разъем проводки приборной доски и переднего пучка (14)
Х2А
Разъем проводки приборной доски и переднего пучка (8)
ХЗ
Разъем проводки приборной доски и электропроводки систем двигателя (14)
ХЗА
Разъем проводки приборной доски и электропроводки систем двигателя (4)
Х4
Разъем проводки приборной доски и электропроводки системы впрыска топлива (14)
Х4А
Разъем проводки приборной доски и электропроводки системы впрыска топлива (8)
Х4В
Разъем проводки приборной доски и электропроводки системы впрыска топлива (2)
Х41
Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (20)
Х42
Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (14)
Х43
Разъем проводки системы впрыска топлива и проводки ЭБУ (20)
Х5
Разъем проводки приборной доски и напольного пучка (20)
Х5А
Разъем проводки приборной доски и напольного пучка (10)
Х61
Разъем проводки приборной доски и электропроводки левой передней двери (14)
Х62
Разъем проводки приборной доски и электропроводки правой передней двери (14)
Х63
Разъем проводки приборной доски и электропроводки левой задней двери (7)
Х64
Разъем проводки приборной доски и электропроводки правой задней двери (7)
Х7
Разъем проводки приборной доски и электропроводки АБС (6)
Х8
Разъем напольного и заднего пучка электропроводки (14)
Х81
Разъем заднего пучка и электропроводки задних приборов освещения и сигнализации (2)
Х82
Разъем заднего пучка и электропроводки багажника (2) – автомобили с трех- и пятидверным кузовом
Х9
Разъем проводки системы впрыска топлива и электропроводки двигателя типа DOHC (2) – автомобили, оснащенные двигателями с двумя распределительными валами
X11А
Разъем проводки приборной доски и электропроводки приборной доски (16)
Х11В
Разъем проводки приборной доски и электропроводки приборной доски (12)
Х11С
Разъем проводки приборной доски и электропроводки приборной доски (6) – автомобили с автоматической 4-ступенчатой трансмиссией
Х12
Разъем проводки приборной доски и электропроводки центральной консоли (5)
Х13
Разъем проводки приборной доски и электропроводки надувной подушки безопасности (4)
Х14
Разъем проводки приборной доски и электропроводки аудиосистемы (13)

Примечание: в скобках указано количество штырьков разъема.

Расположение контактов с "массой"

1
В центре рулевой колонки
2
Рядом с аккумуляторной батареей
4
В верхней части блока цилиндров двигателя
5
В багажнике
6
Под сиденьем водителя
B
Непосредственный контакт корпуса устройства с кузовом автомобиля
