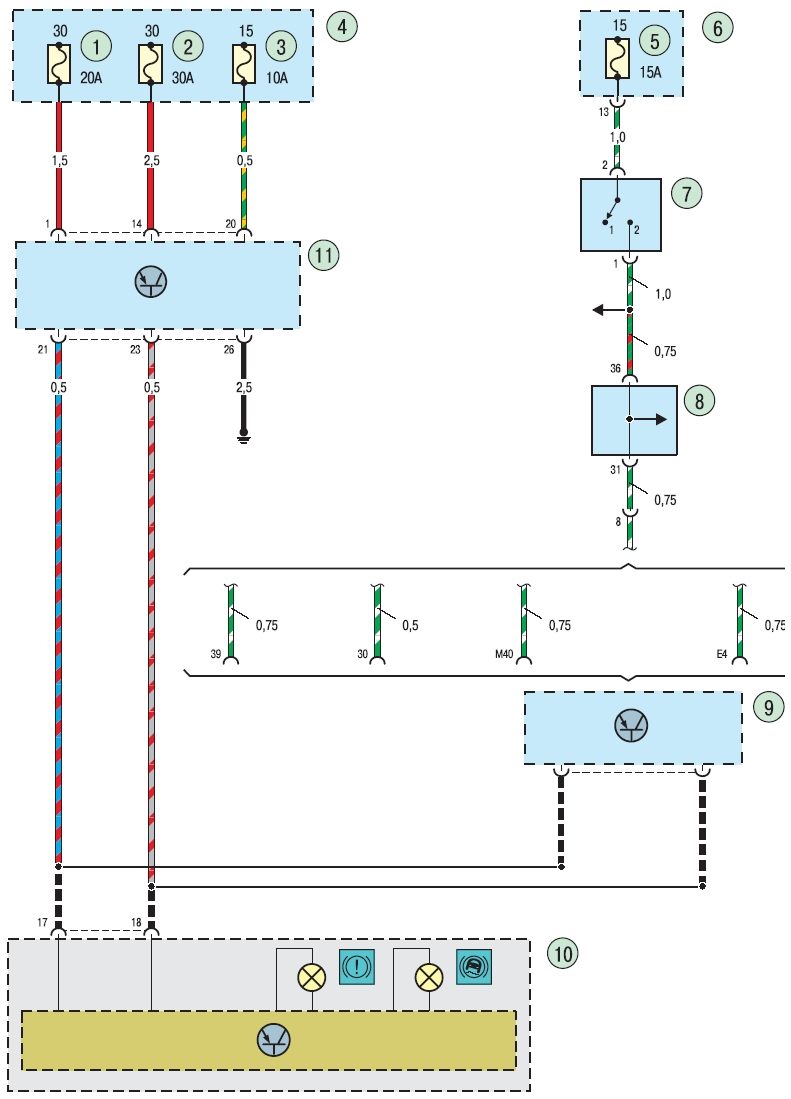

19.18. Схема 10а. Соединения антиблокировочной системы тормозов (АБС)

1 - предохранитель 20 А; 2 - предохранитель 30 А; 3 - предохранитель 10 А; 4 - монтажный блок предохранителей; 5 - предохранитель 15 А; 6, 8 - монтажный блок предохранителей и реле; 7 - выключатель лампы стоп-сигнала; 9 - электронный блок управления двигателем и трансмиссией; 10 - комбинация приборов; 11 - электронный блок антиблокировочной системы тормозов
