16. Кузов

Час последнему «европейцу» Ford с приводом на задние колеса пробил в 1993 году. Наследник Sierra с тех пор имеет фирменный знак Mondeo, с модельного года 2001 во втором поколении: никакого старого вина в новых шлангах – последний Mondeo представляет собой обстоятельную новую конструкцию, которая убеждает концептуально и отвечает духу времени. Этому новичку удался безукоризненный молниеносный старт – и не только в Германии. Издание 2001 предлагается в трех вариантах кузова и трех вариантах комплектации: как 4-дверный автомобиль – седан; как 5-дверный автомобиль – хэтчбек и как 5-дверный универсал под именем Turnier – все вместе образуя компанию из «Ambiente», «Trend» или «Ghia». Лишь ST200 со своим особым статусом еще щеголял актуальностью в старом «спортивном костюме» – по меньшей мере, до серийного старта ST220 в начале 2002 года.

К положительным чертам нового Mondeo среди прочего можно также отнести легкую и стабильную структуру кузова. В базовом оснащении (Ambiente) «пустой» 1,8-литровый Mondeo, имеющий кузов седан, показывает на весах 1374 килограмма – до 1600 килограмм увеличивает вес универсала в комплектации «Ghia» c 85 кВт-ным двигателем с непосредственным впрыскиванием DuraTorg. От переда до центральной стойки необитые и неокрашенные кузова «питаются» в большей степени одинаковыми деталями.

Щедр на размеры – салон автомобиля

Производители Mondeo в некоторой степени «лепили» своего подопечного изнутри наружу: согласно системе мира инженеров, Mondeo предлагает до пяти пассажирам «высокий уровень эргономики, комфорта и функциональности». Покупатели Mondeo вначале извлекают пользу от 2754-миллиметровой колесной базы и величественной крыши: достоинства, которые подарены экипажу Mondeo во всех местах в виде эргономичных сидений, удобного входа и выхода, а также большой свободы для колен, плеч и голов. Вне всякого сомнения, в среднем классе Mondeo козыряет своими размерами – его места для посадки в большей степени отвечают «высшему классу».

И все это в «костюме на заказ», который даже в узких многоэтажных гаражах-стоянках или в часы пик выглядит «воздушным»: с 4731 миллиметрами по длине (универсал: 4804 мм), 1931 по ширине и 1429 – 1460 миллиметрами (универсал: 1441–1514 мм) по высоте здесь появляется скромный Mondeo. Совершенно другая картина на дорогах – здесь Ford козыряет в большей степени: даже при полной полезной нагрузке (461–589 кг) на борту он быстро проходит поворот как «малыш» и справляется с выбоинами, поперечными швами или грунтовыми складками как «взрослый».

На высоком уровне – безопасность

Важные структурные элементы необитого и неокрашенного кузова сконструированы изготовителями Mondeo на перспективу – усиленно – с учетом требований безопасности и столкновений. Решающим фактором высокого стандарта безопасности Mondeo является его максимально «жесткая» ячейка для пассажира: структурные элементы передней, задней и боковых частей автомобиля поглощают возникающую за счет столкновения энергию «командой». САПР-модели и Ramsis-моделирование позволили провести уже на экране более точный анализ новых проектов. Например, коллега-компьютер предоставил картину характера деформаций на научной основе – реальные эксперименты со столкновениями также были использованы инженерам в качестве подтверждения данных виртуальной «реальности». Только от 10 до 15% всех опытов представляли собой реальные столкновения в натуре, остальные были проведены на ЭВМ посредством компьютерного моделирования.

На 50% надежней, чем у предшественника – переднее пространство для ног

Одно из главных требований к «структуре необитого и неокрашенного кузова» гласит: передние пространства для ног должны быть надежней, чем у предшественника. Это было реализовано – риск получения травмы в новом Mondeo составляет на 50% ниже, чем у его предшественника. Причина: надрамник принимает на себя не только приводной агрегат вместе с передним мостом, он имеет к тому же функцию вспомогательной рамы со строго определенными параметрами деформаций.

«Изгибается» от гидроэнергии – передний амортизатор

Передний амортизатор представляет собой стальную поперечную балку, которая под действием сильного давления воды (глубокая гидравлическая вытяжка) изнутри наружу может деформироваться. При небольшой скорости столкновения (15 км/ч) «трюк» с водой в основном минимизирует деформацию позади расположенных структур автомобиля. Портмоне – всегда осторожный аргумент для страховки и самого любителя: Mondeo подтверждает этот факт своими благоприятным каско-рейтингом и умеренными расходами на послеаварийный ремонт.

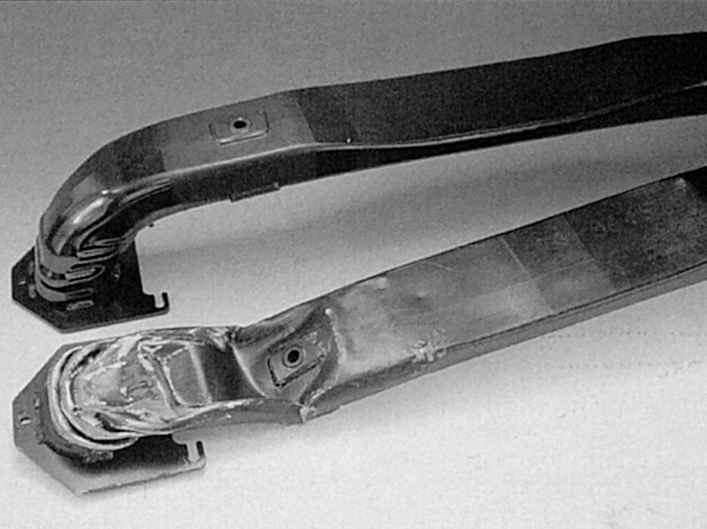

Деформируется под сильным давлением воды: передний держатель штанги толкателя до (сверху) и после «неприятностей» (снизу).

Помимо этого в Mondeo усилены структура передней стенки, передней и средней стойки, а также компоненты пола кузова. Везде там, где происходит поглощение и передача энергии деформации – в совокупности на 43% выступающих частях металлических листов кузова – используется высокопрочная сталь. Для того чтобы у колонки рулевого механизма было очень мало шансов при лобовом столкновении «без сокращений» въехать в салон, привинченная между передними стойками поперечина приборной панели в виде жесткого, закрытого трубчатого профиля блокирует ей дорогу. Совместно с нижними и верхними продольными балками, которые предназначены для поглощения энергии, все это создает «гуманно» происходящий деформационный процесс передней части автомобиля с образованием достаточного пространства для выживания пассажиров.

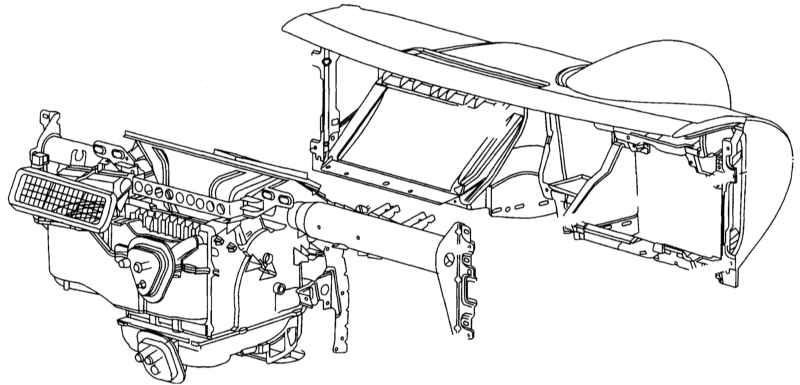

Отклоняет колонку рулевого управления: поперечина приборной панели в виде жесткого замкнутого трубчатого профиля.

Обеспечивают быстрое погашение сил столкновения на крыше – средние стойки

Ваш Mondeo также эффективно защищен и от боковых «неприятных встреч»: основную долю сил в этом случае принимают на себя В-стойки – однако они здесь «не расходуются», а быстро «сгорают» на крыше. Для повышения своей защитной функции «металлический небосвод» получил свои собственные усиленные ребра крыши. Дополнительно в Mondeo, естественно, можно найти и дверных покровителей, а также, само собой разумеется, поглощающую ударную силу дверную облицовку или сиденья с компенсацией сил инерции, возникающих при торможении, с соответствующими средствами крепления.

Не только передних или боковых «противников» парирует Mondeo с большой гибкостью и необходимой устойчивостью, его задок также может «принять на себя» энергию столкновения без угрозы для пассажиров. Ну а если соседу водителя станет совсем уж «жарко», то аварийный выключатель на правой пердней стойке перекрывает подачу топлива, предотвращая тем самым появление крупных «бензиновых луж» и последующего пожарища. Для облегчения попадания спасателей внутрь салона двери 2000-х Mondeo теперь можно открыть также крепкой дуговой ручкой: она выдерживает нагрузку больших сил тяги и не капитулирует тем самым перед «зажатыми» дверями.

Благоприятно для портмоне – удобный для ремонта кузов

В результате второе поколение Mondeo удовлетворяет законным требованиям норм ЕСЕ и Euro-NCAP. Кроме того, он располагается также в зеленой зоне передаваемого внутреннего стандарта Ford. Любой стандарт не делает различий между мужчиной и женщиной: следовательно, все меры безопасности свое оптимальное защитное действие должны полностью раскрывать как для 5% женщин», так и для 95% мужчин. Законодательные предписания «знали» до сих пор только 50% мужчин. А детей в Mondeo родители пристегивают на детских сиденьях в Isofix-базовых точках.

Свой относительно благосклонно относящийся к ремонту кузов современный Mondeo приобрел, впрочем, у своих предков: хорошая информация для любителей покопаться в автомобиле самому, вы достойны знать ее.

Конструктивные элементы кузова – переднее и заднее стекло

Следующие разделы мы посвятим исключительно несложным кузовным работам, которые вы сможете провести самостоятельно. К переднему и заднему стеклу, а также к вклеенным боковым стеклам версии универсал, разумеется, должен приложить руки профессионал: для этих конструктивных элементов кузова это есть типичный случай для мастерской.

 УКАЗАНИЯ ПО ОПАСНОСТИ

Руки любителя прочь от преднатяжителя ремня безопасности

Передние трехточечные ремни безопасности в принципе оснащаются преднатяжителями. При столкновении в течение 10 миллисекунд ремни мгновенно натягиваются с помощью пиропатрона, и в течение следующих пяти миллисекунд они приковывают «экипаж» автомобиля к спинкам передних сидений. Это происходит автоматически. Как только предварительно запрограммированное значение задержки превышается, газогенераторы воспламеняются и реализуют натяжение ремней. Работы с автоматической системой укладки и натяжения ремней безопасности должны всегда выполняться профессионалами, они прошли специализированные учебные курсы и обучены надлежащему обращению с подушками безопасности, преднатяжителями. Таким образом, следует усвоить их практический опыт, ибо ваша собственная безопасность и безопасность соседа – это всегда большая ценность.

 Внимание: ПЕРЕД проведением кузовных работ под автомобилем «обезвредьте» преднатяжители ремней безопасности и подушки безопасности.

Кузовные работы в зонах расположения подушки безопасности и ремней безопасности с преднатяжителем, пожалуйста, выполняйте всегда обдуманно: даже легкие удары молотком или вибрации от ударного винтоверта могут быть неверно интерпретированы датчиками как аварийная ситуация. И как следствие: они беспричинно срабатывают. Поэтому перед всеми нижеуказанными кузовными работами отсоединяйте аккумуляторную батарею и дайте конденсаторам подушке безопасности и преднатяжителей как минимум пять минут на разрядку.

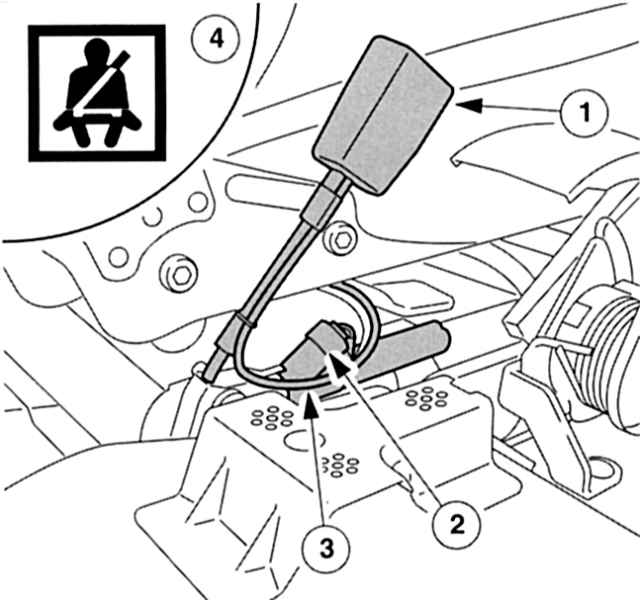

Распознает заложенный ремень безопасности: датчик Холла в замке ремня безопасности.

1 — Замок ремня безопасности с датчиком Холла,
2 — Пиротехнический преднатяжитель,
3 — Крепежный провод замка ремня безопасности,
4 — Контрольная лампа рабочего места водителя.


 ПРАКТИЧЕСКИЙ СОВЕТ

Кузовные работы

Большинство описываемых в этой главе ремонтных работ может быть выполнено с использованием базового инструментального оснащения. Капот, задняя дверь и боковые двери – достаточно громоздкие элементы, поэтому желательно иметь хотя бы одного помощника. И напоследок еще один полезный совет при выполнении работ с капотом и задней дверью: вы сможете облегчить себе монтаж, если во время демонтажа пометите положение петель.
