2.6.20. Замена инерционного выключателя (L13A)

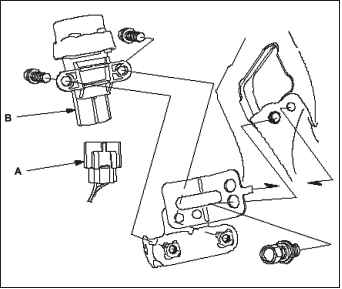

1. Снимите нижнюю крышку панели приборов со стороны водителя.

2. Отсоедините 3-контактный (3P) разъем А инерционного выключателя.

3. Снимите инерционный выключатель В.

4. Установите детали в последовательности, обратной снятию.
