7.7. Проверка высоковольтных проводов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

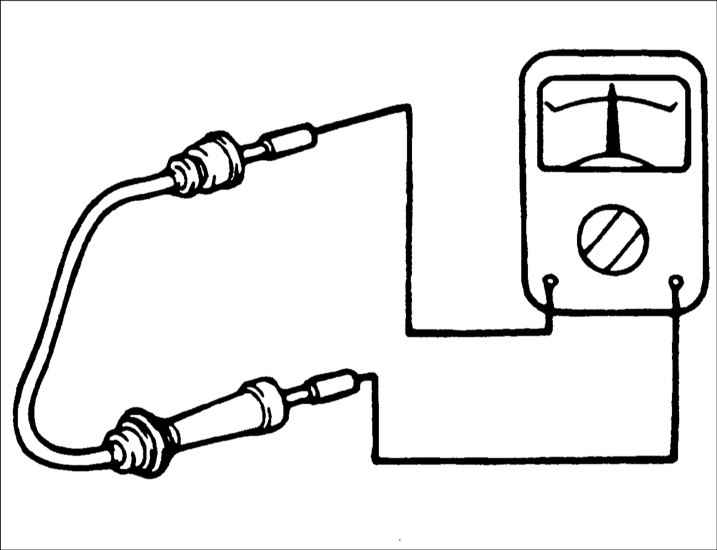

2. Омметром измерьте сопротивление высоковольтных проводов.
Высоковольтные провода двигателя SOHC
Цилиндр №1 №2 №3 №4
Длина, мм 605 545 450 370
Сопротивление (BOUGI), Ом 2,71-4,07 2,44-3,66 2,02-3,02 1,66-2,49
Сопротивление (R16AIPS), Ом 6,05-12,71 5,45-11,45 4,50-9,45 3,70-7,77
Высоковольтные провода двигателя ВOHC
Цилиндр №1 №2 №3 №4
Длина, мм 560 440 360 310
Сопротивление (BOUGI), Ом 2.51-3.76 1.97-2.96 1.61-2.42 1.39-2.08
Сопротивление (R16AIPS), Ом 5.60-11.76 4.40-9.24 3.60-7.56 3.10-6.51

Предупреждение

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.
