6. Системы контроля и снижения токсичности отработавших газов

Общая информация

Работа системы впрыска топлива основана на последовательности импульсов и измерении расхода воздуха. Система обеспечивает подачу в цилиндры двигателя топливновоздушной смеси оптимального состава. Система всасывания воздуха и система впрыска топлива работают совместно с системой электронного управления двигателем. Все датчики и переключатели соединяются с ЕСМ, который обрабатывает поступающие данные и вычисляет установку фаз газораспределения и длительность открытия электрически управляемых топливных форсунок.

Основное требование для оптимальной подачи топлива определяется данными, поступающими на ЕСМ от датчика массового расхода воздуха. Другие датчики и переключатели используются для следующих измерений:

– температуры охлаждающей жидкости;
– частоты вращения коленчатого вала двигателя;
– содержания кислорода в отработавших газах;
– определения положения верхней мертвой точки поршня первого цилиндра в такте сжатия.

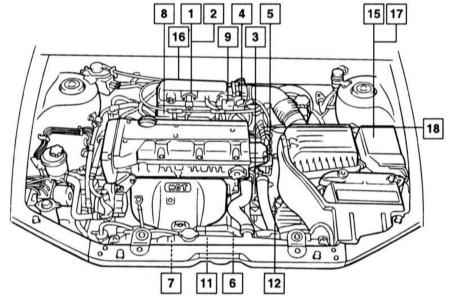

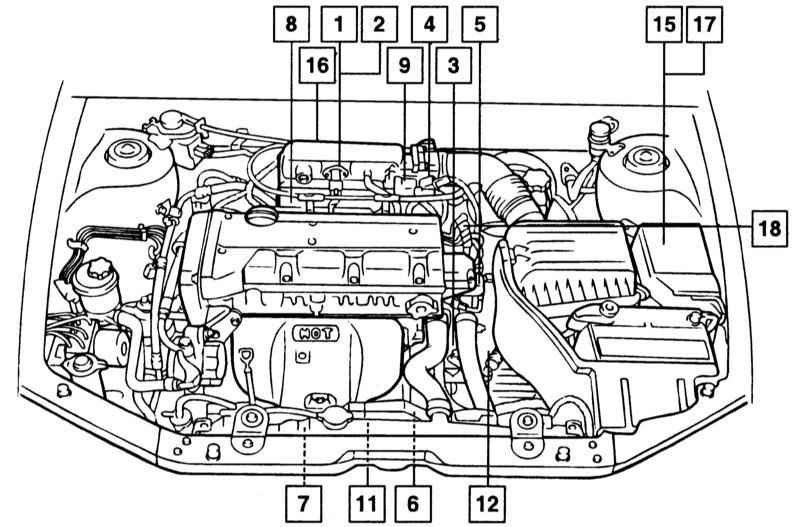

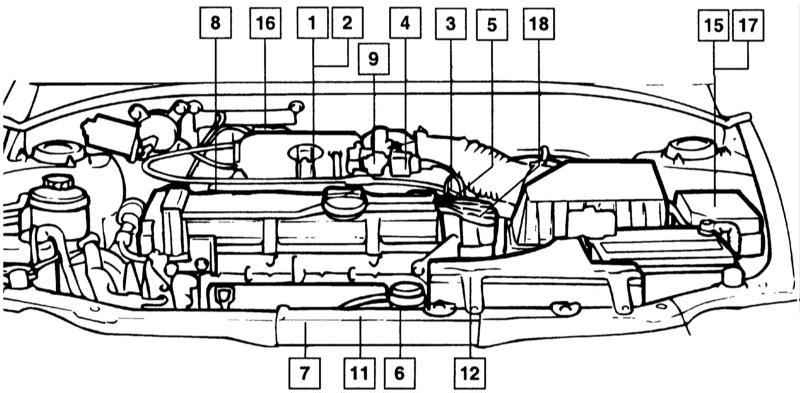

Расположение элементов системы контроля и снижения токсичности отработавших газов в моторном отсеке автомобилей с двигателями 1,6 л и 1,8. 2,0 л

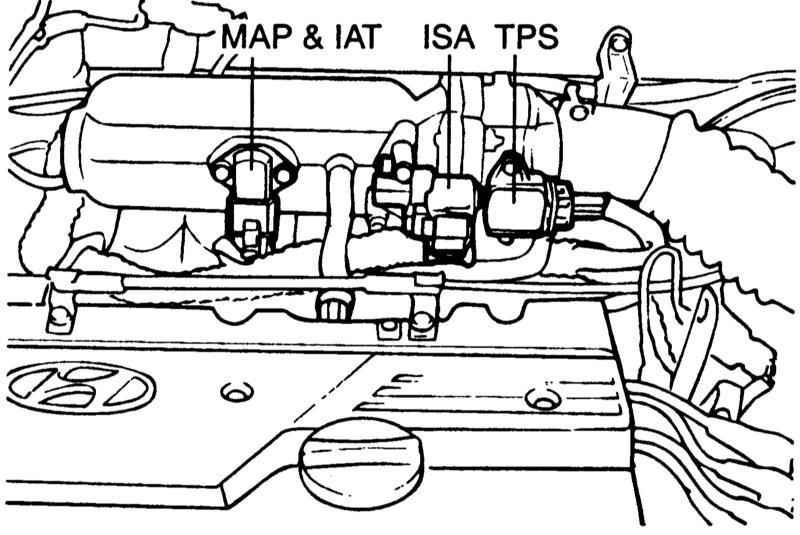

1 — датчик абсолютного давления во впускном коллекторе (МАР)
2 — датчик температуры всасываемого воздуха (IAT)

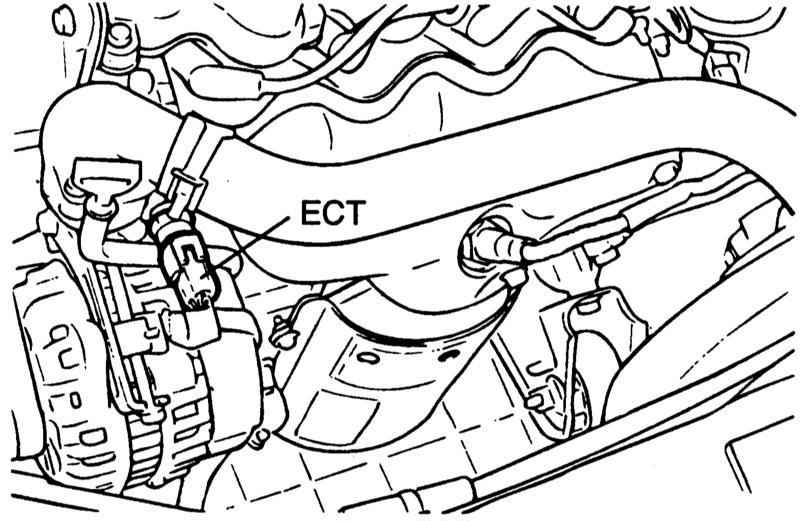

3 — датчик температуры охлаждающей жидкости (ЕСТ)
4 — датчик положения дроссельной заслонки (TPS)

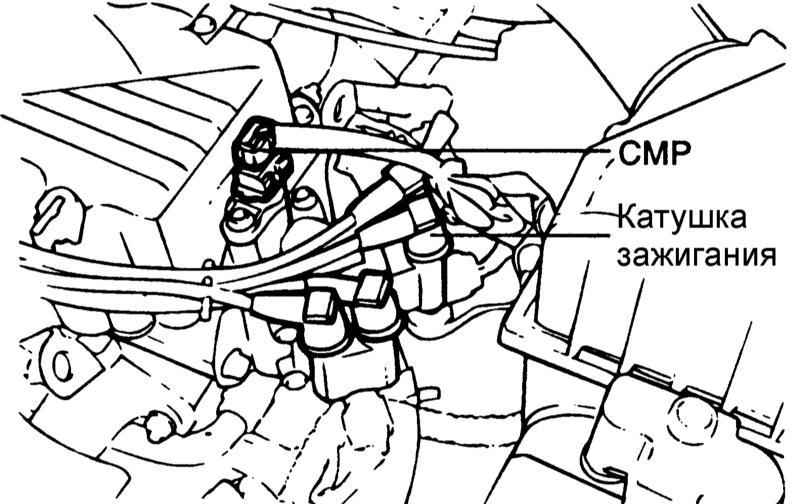

5 — датчик положения распределительного вала (CMP)

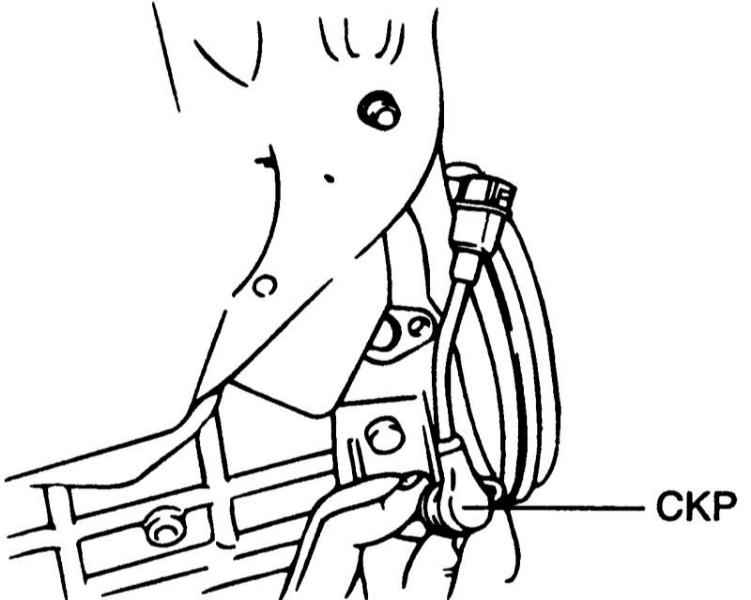

6 — датчик угла поворота коленчатого вала (CKP)

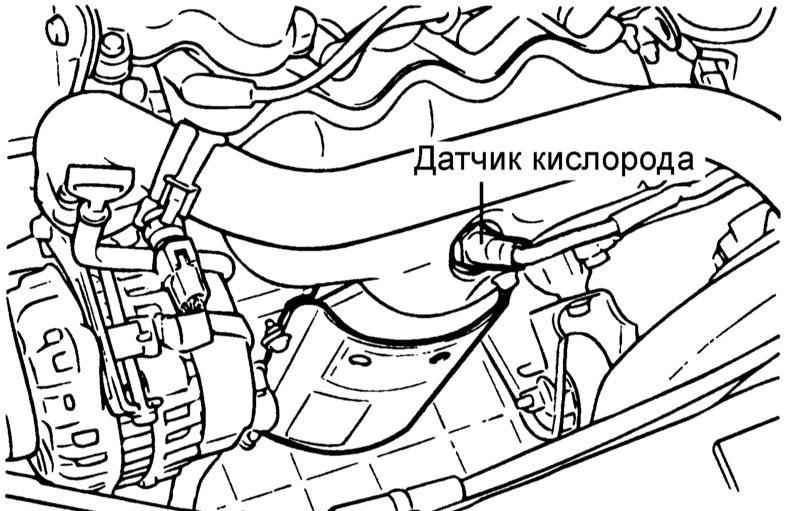

7 — богреваемый датчик кислорода

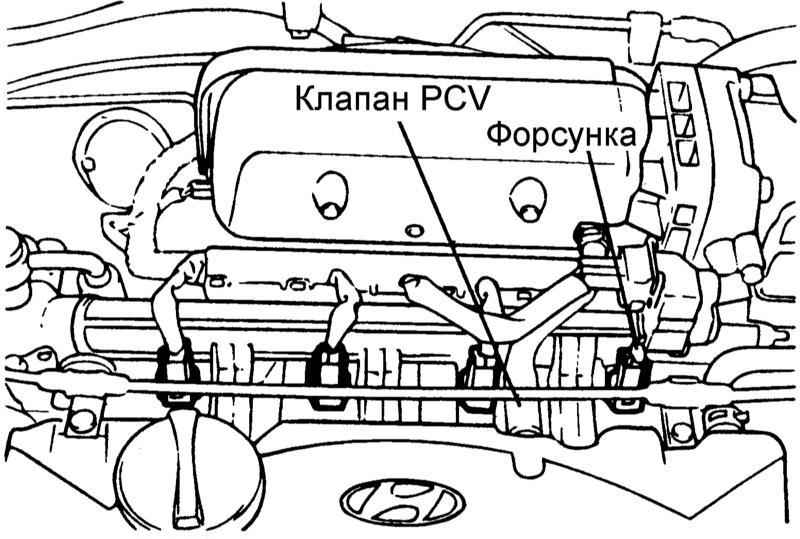

8 — форсунки
9 — модулятор частоты холостого хода (ISA)

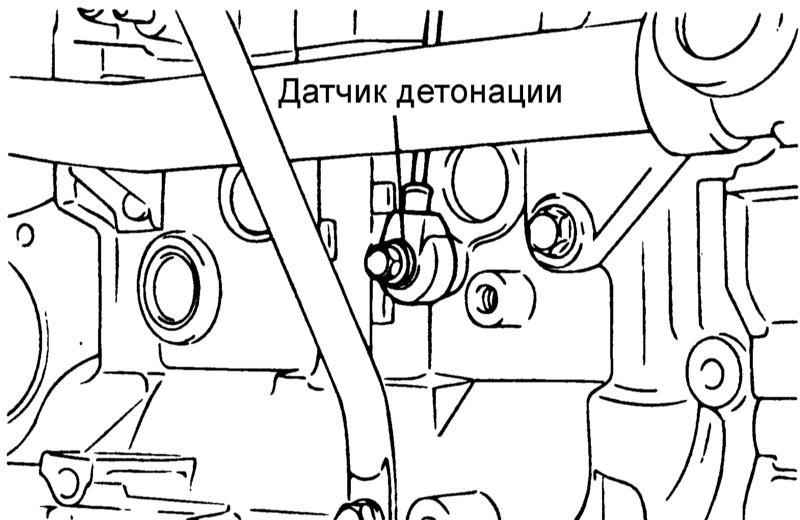

11 — датчик детонации

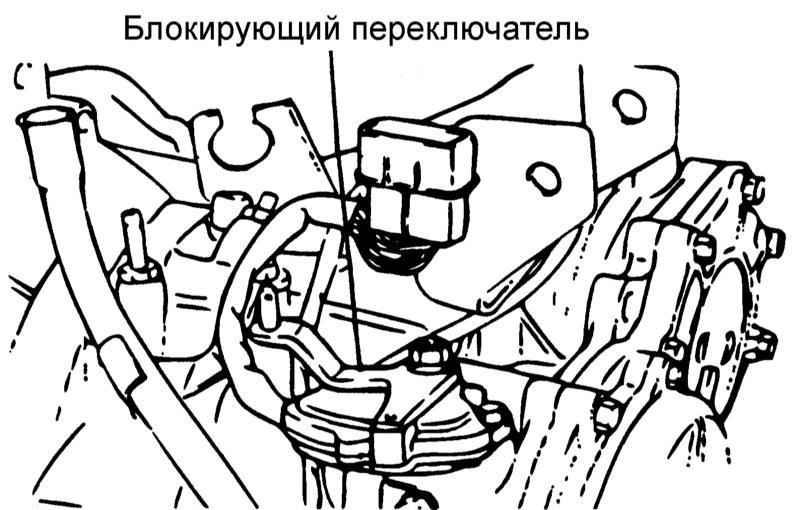

12 — блокирующий переключатель
15 — реле компрессора кондиционера

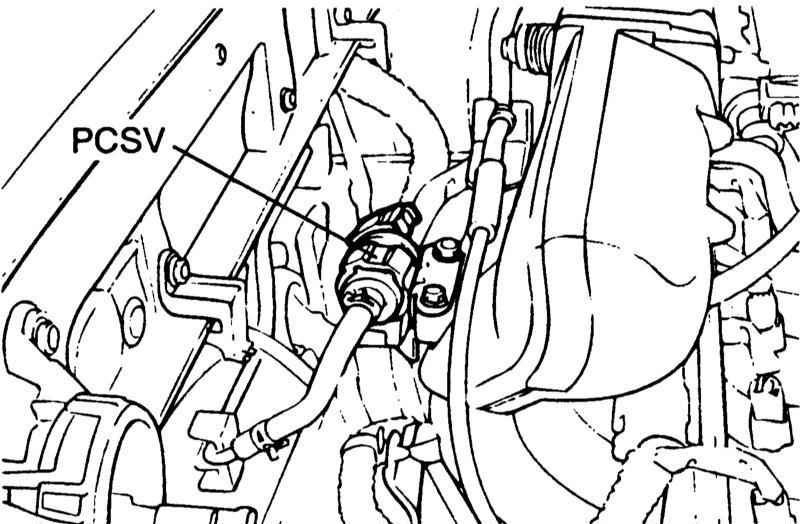

16 — электромагнитный клапан системы улавливания паров топлива (PCSV)
17 — управляющее реле
18 — катушка зажигания


1 — датчик абсолютного давления во впускном коллекторе (МАР)
2 — датчик температуры всасываемого воздуха (IAT)
3 — датчик температуры охлаждающей жидкости (ЕСТ)
4 — датчик положения дроссельной заслонки (TPS)
5 — датчик положения распределительного вала (CMP)
6 — датчик угла поворота коленчатого вала (CKP)

7 — богреваемый датчик кислорода
8 — форсунки
9 — модулятор частоты холостого хода (ISA)
11 — датчик детонации
12 — блокирующий переключатель
15 — реле компрессора кондиционера
16 — электромагнитный клапан системы улавливания паров топлива (PCSV)
17 — управляющее реле
18 — катушка зажигания

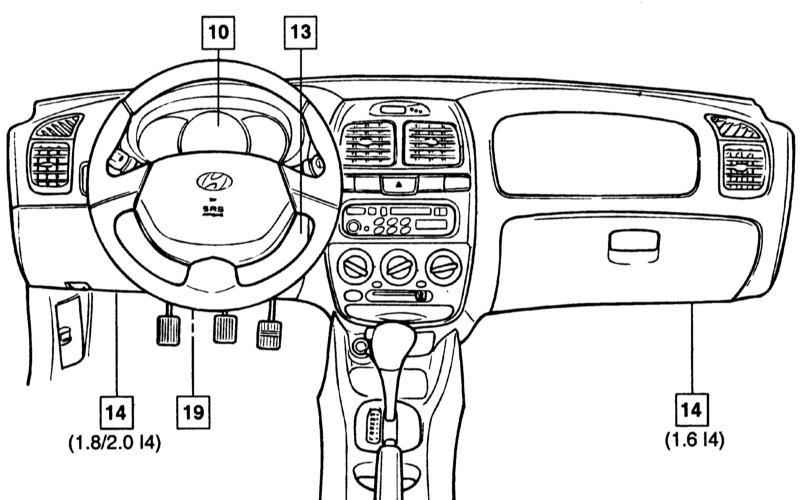

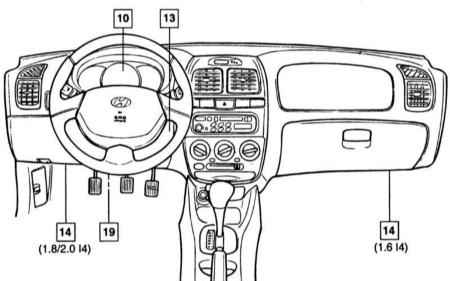

Расположение элементов системы контроля и снижения токсичности отработавших газов в салоне автомобиля

10 — датчик скорости автомобиля (VSS)
13 — замок зажигания

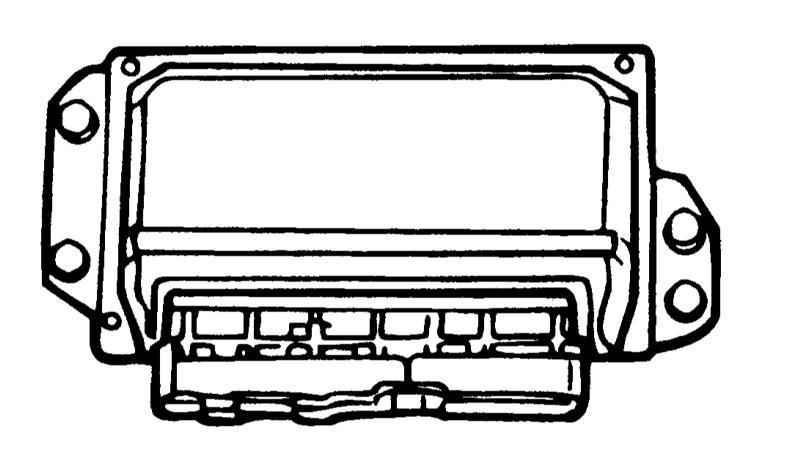

14 — ЕСМ

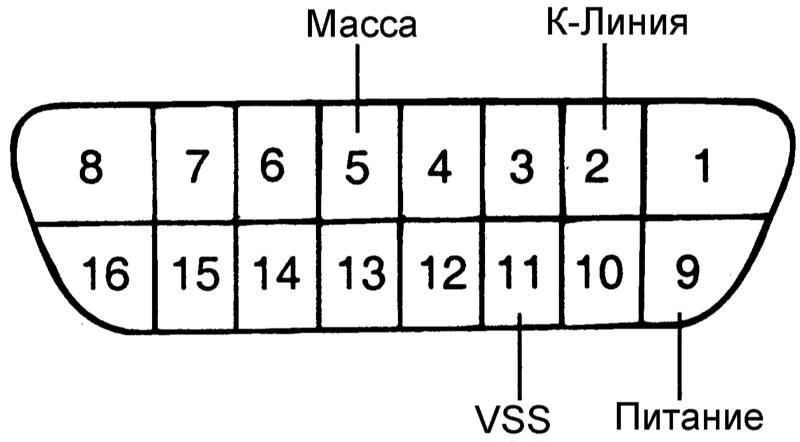

19 — диагностический разъем (DLC)


1
2
4
9
3
5
18
6
7
8
11
12
14
15
17
16
19

Различные датчики и переключатели информируют о любых изменениях рабочих условий и посылают соответствующие сигналы к ЕСМ. Это позволяет ЕСМ регулировать длительность открытия форсунок и поддерживать оптимальный режим для снижения токсичности вредных веществ в отработавших газах и режим работы двигателя в различных условиях эксплуатации автомобиля.

Чтобы уменьшать выбросы вредных веществ в атмосферу вместе с отработавшими газами используются следующие системы снижения токсичности отработавших газов:

– система улавливания паров топлива;
– система вентиляции картера;
– система рециркуляции отработавших газов;
– каталитический нейтрализатор.
