7.3.1. Общие сведения

Система пуска двигателя состоит из аккумуляторной батареи, стартера, тягового реле, замка зажигания, выключателя блокировки стартера (только модели с АКПП), соединительной проводки и проводов аккумуляторной батареи.
При повороте ключа замка зажигания в положение «START» («Пуск») через втягивающую обмотку тягового реле стартера проходит ток. Якорь тягового реле перемещает рычаг привода (вилку), который, в свою очередь, вводит ведущую шестерню (выполненную вместе с обгонной муфтой) в зацепление с зубчатым венцом маховика (или гидротрансформатора АКПП). Одновременно перемещение якоря тягового реле замыкает контакты, и стартер начинает прокручивать коленчатый вал двигателя.
Для предотвращения повреждения стартера, вызванного высокой частотой вращения якоря стартера после запуска двигателя, обгонная муфта стартера выводит ведущую шестерню из зацепления.


Стартер

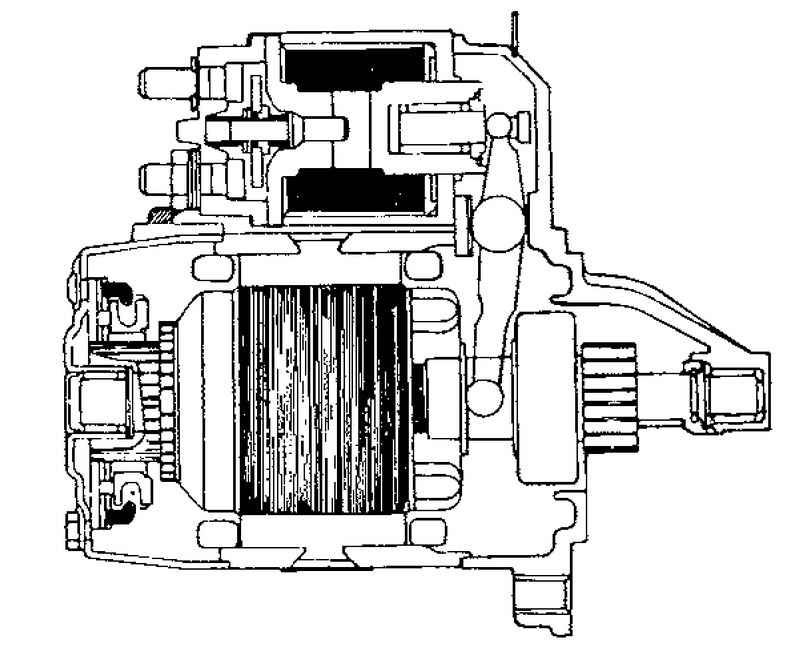

Рис. 7.53. Стартер
