7.3.4. Проверка втягивающей обмотки тягового реле

Отсоедините провод обмотки статора от вывода «М» тягового реле.

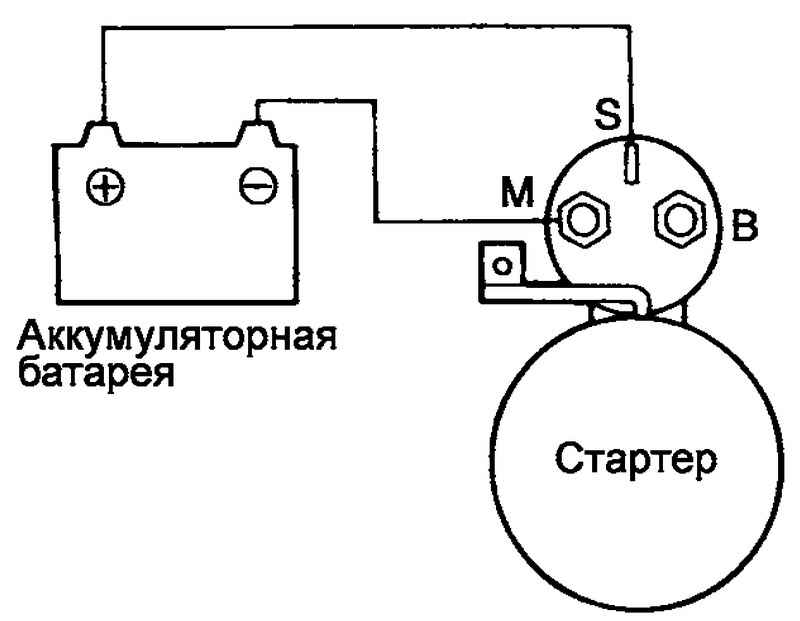

Рис. 7.58. Схема проверки втягивающей обмотки тягового реле

Подсоедините провода от клемм 12 В аккумуляторной батареи к выводам «S» (+) и «M» (–) тягового реле (рис. 7.58).

ВНИМАНИЕ

Данную проверку необходимо производить быстро, не более 10 с, для предотвращения перегорания обмотки стартера.

Если ведущая шестерня выдвигается, значит втягивающая обмотка тягового реле исправна. Если ведущая шестерня не выдвигается, то замените тяговое реле.
