5.6. Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

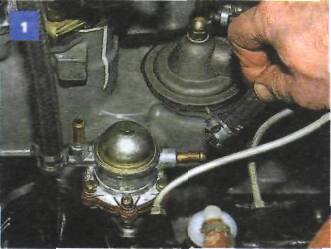

Ослабляем хомуты крепления топливных шлангов к патрубкам топливного насоса...

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

...и снимаем шланги с патрубков.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

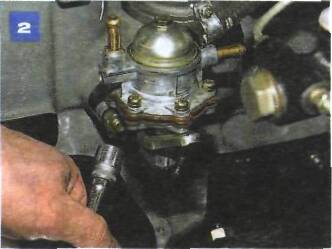

Головкой «на 13» отворачиваем две гайки шпилек крепления насоса к блоку цилиндров двигателя.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

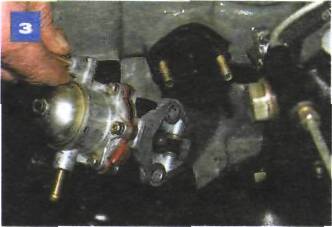

Снимаем насос со шпилек.

Для замены прокладок или теплоизоляционной проставки...

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

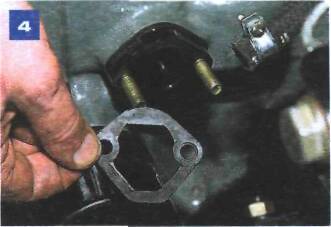

...снимаем наружную прокладку.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

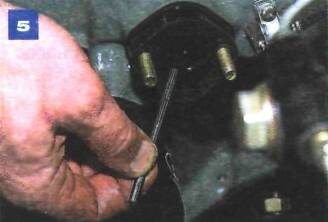

Извлекаем толкатель.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

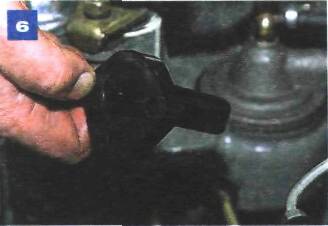

Вынимаем теплоизоляционную проставку.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

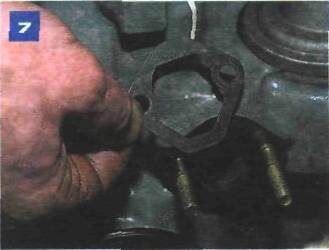

Снимаем еще одну уплотнительную прокладку.

Очищаем приваленную плоскость блока цилиндров от грязи и остатков старой прокладки. Устанавливаем проставку с прокладкой (между проставкой и блоком цилиндров) толщиной 0,27-0,33 мм. Снаружи проставки устанавливаем прокладку толщиной 0,7-0,8 мм. Вставляем толкатель и проверяем его выступание над плоскостью наружной прокладки, медленно проворачивая коленчатый вал двигателя и прижимая толкатель пальцем. Минимальная величина выси упания толкателя должна составлять 1,0-1,5 мм.

Снятие топливного насоса на автомобиле с двигателем ВАЗ-2106

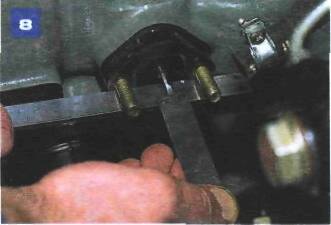

Штангенциркулем измеряем выступание толкателя.

При необходимости регулируем выступание толкателя подбором толщины наружной прокладки (0,27-0,33 мм или 1,1-1,3 мм).

Устанавливаем топливный насос в обратной последовательности.
