5.8. Снятие топливного бака и топливоприемника

Перед снятием бака из него нужно откачать или выработать топливо.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Снятие топливного бака и топливоприемника

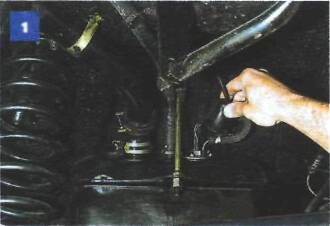

Снимаем защитный колпачок с проводов топливоприемника.

Снятие топливного бака и топливоприемника

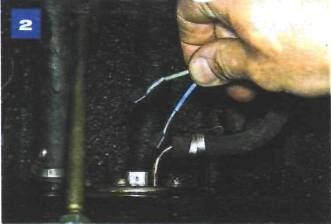

Пометив, снимаем провода.

Снятие топливного бака и топливоприемника

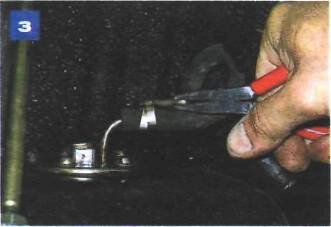

Пассатижами ослабляем хомут шланга бензопровода.

Снятие топливного бака и топливоприемника

Снимаем шланг со штуцера топливоприемника.

Ослабив хомут,...

Снятие топливного бака и топливоприемника

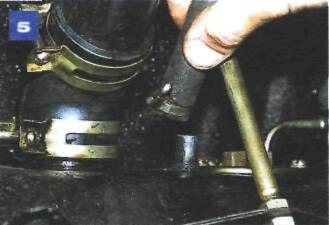

...снимаем со штуцера бака воздухоподводящую трубку.

Снятие топливного бака и топливоприемника

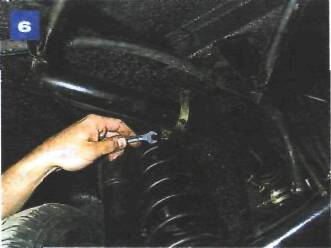

Ключом «на 10» отворачиваем гайку крепления хомута наливной трубы.

Снятие топливного бака и топливоприемника

Снимаем хомут.

Снятие топливного бака и топливоприемника

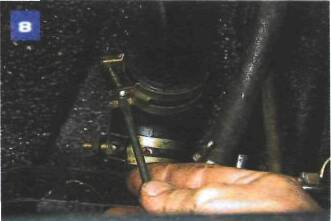

Шлицевой отверткой ослабляем хомут крепления резиновой муфты к наливной трубе.

Снятие топливного бака и топливоприемника

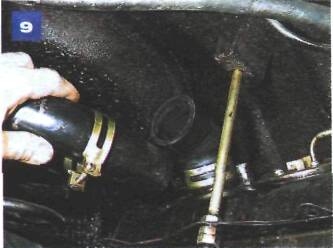

Разъединяем наливную трубу и муфту.

Снятие топливного бака и топливоприемника

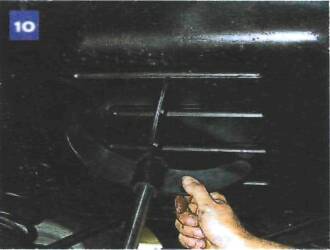

Устанавливаем под бак регулируемый упор.

Снятие топливного бака и топливоприемника

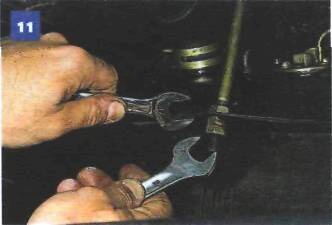

Двумя ключами «на 17» расконтриваем гайки заднего крепления топливного бака.

Снятие топливного бака и топливоприемника

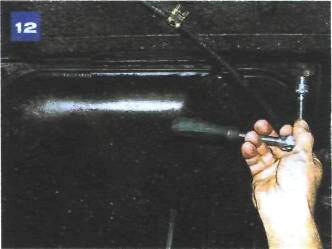

Головкой «на 12» отворачиваем два болта переднего крепления бака.

Снятие топливного бака и топливоприемника

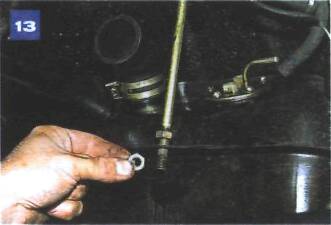

Отвернув гайку заднего крепления,...

Снятие топливного бака и топливоприемника

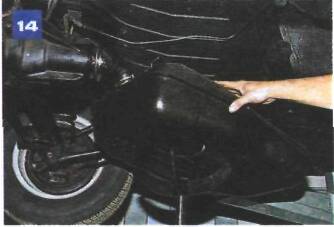

...снимаем топливный бак.

Снятие топливного бака и топливоприемника

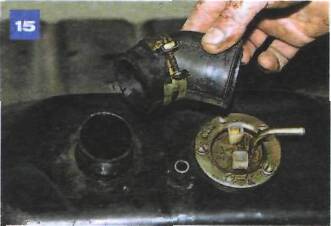

Ослабив хомут, снимаем муфту с патрубка бака.

Снятие топливного бака и топливоприемника

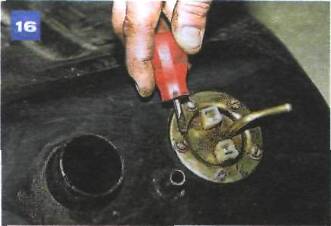

Шлицевой отверткой отворачиваем пять винтов крепления топ-ливоприемника.

Снятие топливного бака и топливоприемника

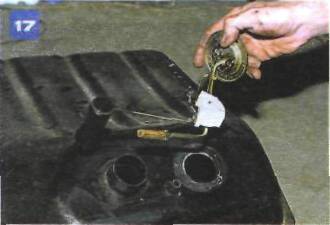

Вынимаем топливоприемник с указателем уровня топлива.

Снятие топливного бака и топливоприемника

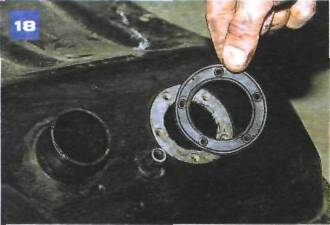

Соединение топливоприемника и бака уплотнено резиновой прокладкой.

Сборку проводим е обратной последовательности, при этом...

Снятие топливного бака и топливоприемника

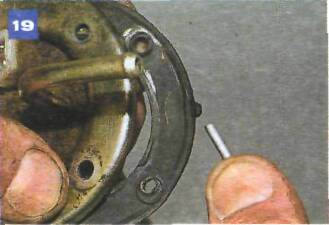

...выступ на резиновой прокладке должен быть направлен на штуцер топливоприемника.
