12.2. Рулевое управление без гидравлического усилителя

Рулевое управление без гидравлического усилителя

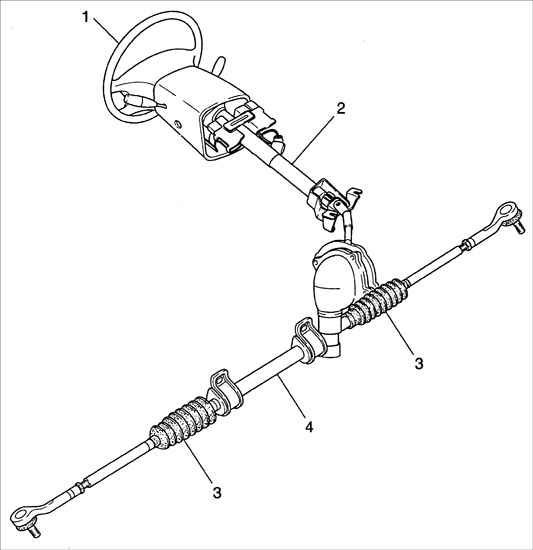

Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевой зубчатой реечной передачи и рулевых тяг. Рулевое колесо закреплено на валу рулевой колонки и передает усилие на зубчатую реечную передачу.

С каждой стороны зубчатая рейка рулевой передачи соединена шаровым шарниром с поперечной рулевой тягой. Рулевые тяги передают усилие через рулевые наконечники и поворотные кулаки на передние колеса. Такая конструкция рулевого управления имеет легкий ход при отсутствии люфта при повороте рулевого колеса от упора до упора.

Герметизация рулевой передачи от попадания воды и инородного материала осуществляется резиновыми защитными чехлами, уплотняющими внутренние концы рулевых тяг и картер передачи и третьим чехлом, уплотняющим вал, шестерню и промежуточный вал рулевой колонки.

Для замены смазки рулевой передачи ее необходимо снять с автомобиля и разобрать.
