12.3.6. Снятие, обслуживание и установка нижних рычагов подвескиСнятие
Все модели
Модели 4 х 4
|
|
|

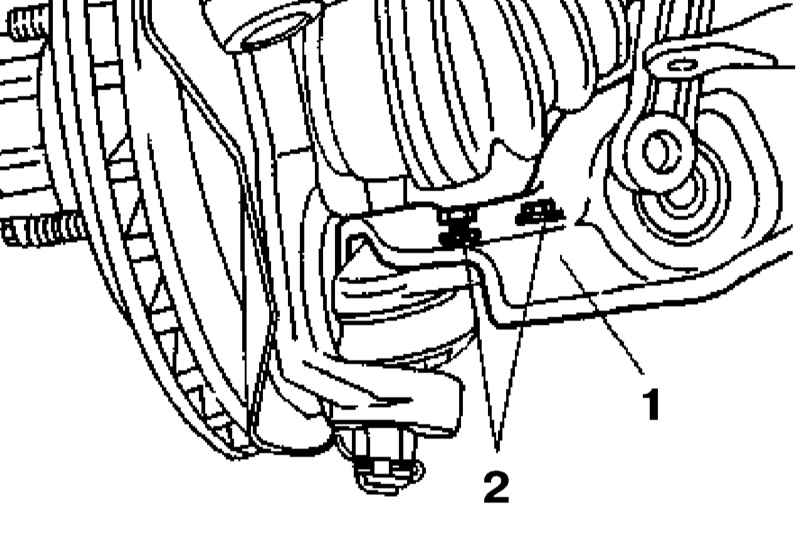

- Выверните болты (2) крепления нижней шаровой опоры к рычажной сборке (1).
|
- Снимите поворотный кулак в сборе с приводным валом (см. Главу Трансмиссионная линия).
|

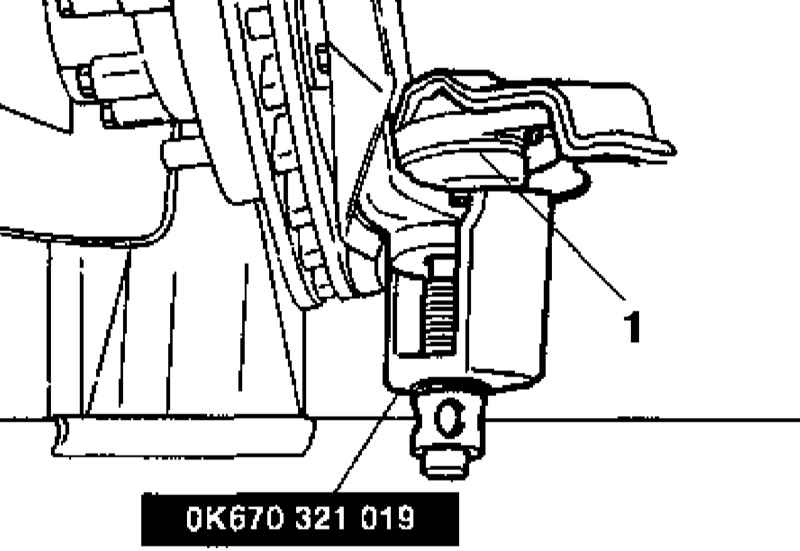

- Извлеките шплинт, отпустите корончатую гайку и при помощи специального съемника высвободите шаровую опору (1) из поворотного кулака.
|
|
|
Модели 4 х 2
|
|
- Извлеките шплинт, отпустите корончатую гайку и при помощи съемника высвободите шаровую опору из сборки поворотного кулака, - в случае необходимости шаровая опора может быть демонтирована с рычажной сборки после снятия последней с автомобиля.
|

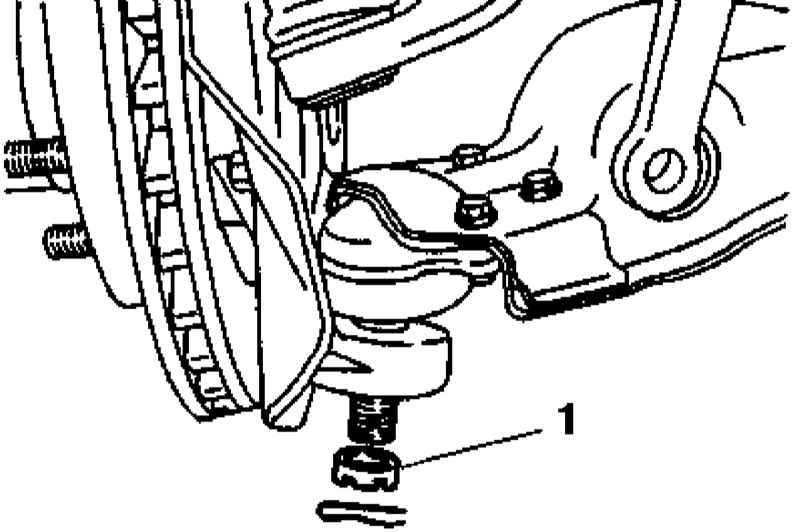

- Шаровая опора фиксируется в поворотном кулаке посредством корончатой гайки (1) (модели 4 х 2).
|
|

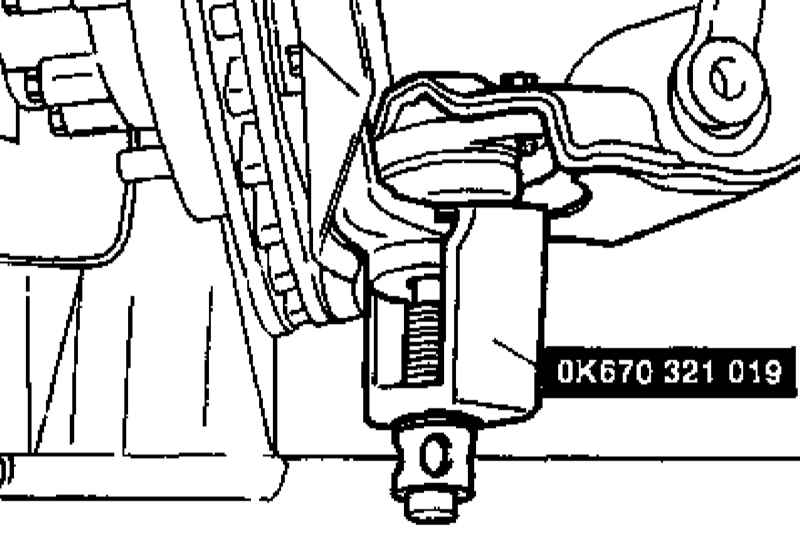

- Выпрессовывание нижней шаровой опоры из поворотного кулака (модели 4 х 2).
|
|
|
Все модели
|
|
|

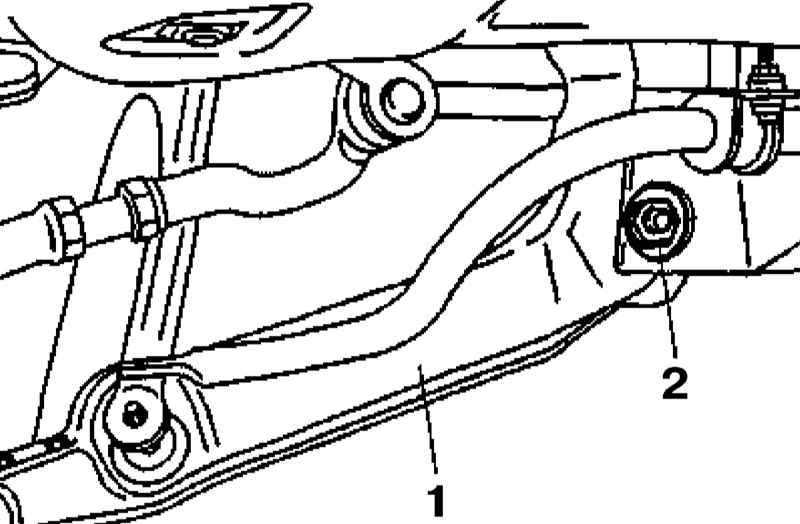

- Отпустите гайки шпиндельных болтов (2), извлеките последние и снимите рычажную сборку (1) с автомобиля.
|
|
|
Обслуживание
|
|
- Осмотрите на наличие деформаций, трещин и прочих механических повреждений нижний рычаг подвески и осевой палец крепления к нему опорной вилки стоечной сборки. Оцените состояние резиновых шпиндельных втулок и пыльника шаровой опоры и шарового наконечника головки осевого болта. Дефектные компоненты замените.
|

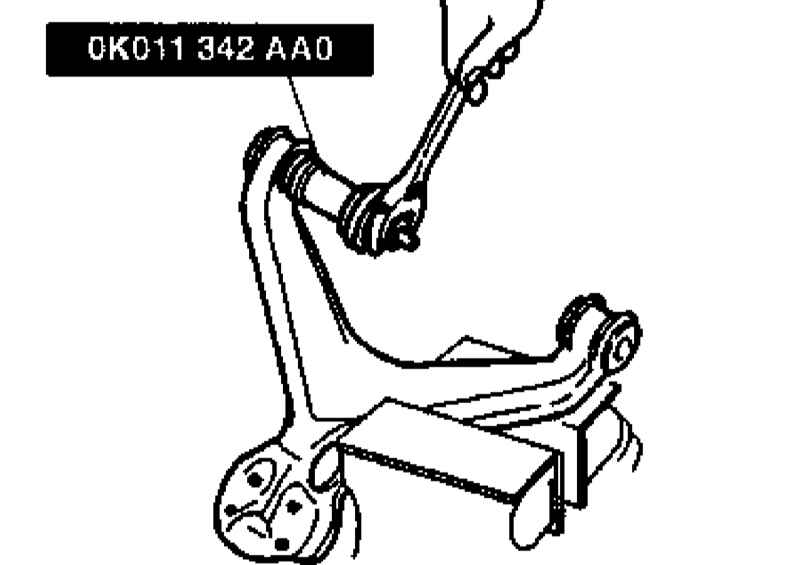

- Выпрессовывание и запрессовывание резиновых шпиндельных втулок производится при помощи специального приспособления, - перед установкой новую втулку следует смочить мыльным раствором.
|
- Шаровая в случае необходимости опора заменяется в сборе, равно как и осевой палец крепления опорной втулки стоечной сборки.
|
|
Установка
|
|
- Установка производится в обратном порядке, - проследите за соблюдением требований
Спецификаций Главы Подвеска и рулевое управление
к усилиям затягивания резьбового крепежа.
|
|
|
