9.6. Проверка и регулировка приводного троса АТ

Бензиновые модели

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Визуально проверьте состояние оболочки троса, - в случае выявления повреждений произведите замену.

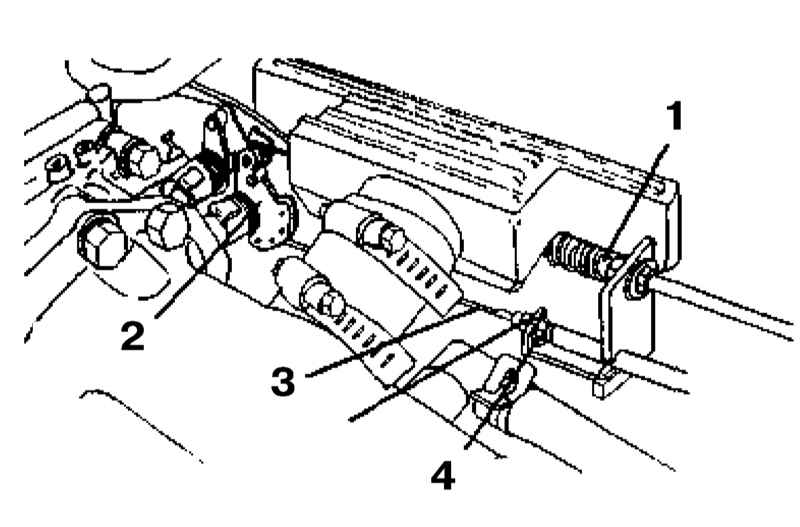

1 — Трос привода дроссельных заслонок
2 — Рычаг привода дроссельных заслонок
3 — Приводной трос АТ
4 — Регулировочный болт

Выжмите до упора педаль газа и удостоверьтесь в полноте открывания дроссельных заслонок двигателя. В случае необходимости произведите соответствующую регулировку.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отожмите влево резиновый пыльник и слегка, - до появления ощущения легкого сопротивления, - вытяните и зафиксируйте сердечник троса.
Измерьте величину контрольного зазора, - требуемое значение составляет 0.8 ÷ 1.5 мм. В случае необходимости отпустите контргайку и произведите соответствующую корректировку путем вращения в соответствующем направлении регулировочной гайки. В заключение не забудьте затянуть контргайку с требуемым усилием (2 ÷ 3 Нм).

Дизельные модели

См. Раздел Снятие и установка педали газа, регулировка троса газа в Главе Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов.
