11.3.4. Снятие и установка рычагов задней подвески

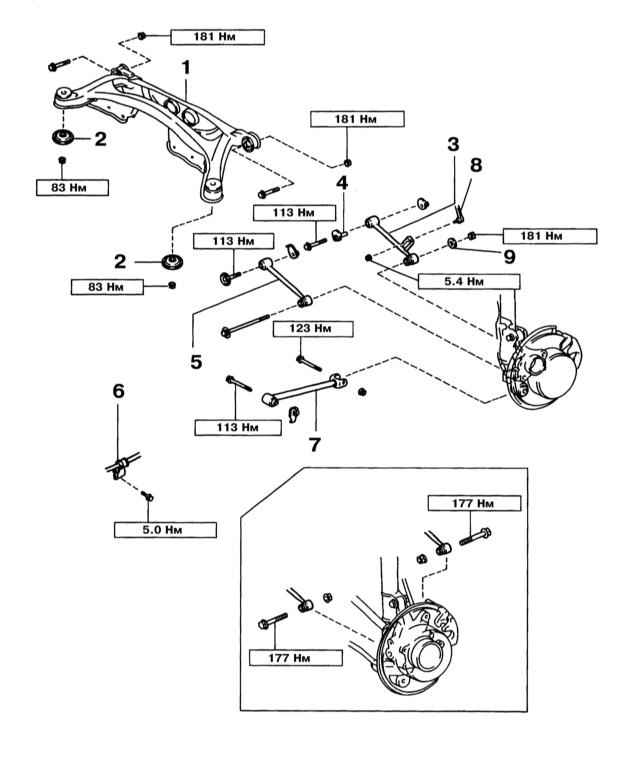

Компоненты установки рычагов задней подвески
|
|
|
|
|
|
- Снимите заднее колесо.
- Снимите центральную и заднюю секции выпускной трубы.
- Выверните болт и снимите с кузова кронштейн троса стояночного тормоза.
- При соответствующей комплектации выверните гайку и отсоедините тягу датчика регулировки наклона фар от поперечной тяги №2 задней подвески.
- Выверните два болта, гайку и снимите продольный рычаг подвески.
- Нанесите установочные метки на эксцентрик регулировки сходимости задних колёс и на подрамник.
- Выверните болт и гайку, снимите эксцентрик и отсоедините поперечную тягу №2 от подрамника.
- Выверните болт и гайку крепления поперечной тяги №2 к ступичной сборке и снимите тягу.
- Выверните болт и гайку крепления поперечной тяги №1 к ступичной сборке и отсоедините от неё тягу.
- Ослабьте установочный болт поперечного рычага №1 к заднему подрамнику.
|
Не снимайте болт целиком.
|
- Подоприте задний подрамник домкратом, выверните 4 гайки, 2 болта и снимите два держателя с заднего подрамника.
- Опустите домкрат, полностью выверните болт крепления поперечного рычага №1 к заднему подрамнику и снимите рычаг.
- Установка производится в обратном порядке. В заключение проверьте и при необходимости отрегулируйте углы установки задних колёс.
|
|
|
