11.5.2. Проверка и регулировка углов установки передних колёсПроверка
|
Проверка геометрических параметров подвески производится на специальном стенде в условиях мастерской автосервиса. Данные для проверки и регулировки колёс приведены в
Спецификациях Главы Подвеска и рулевое управление.
|
|
|
|

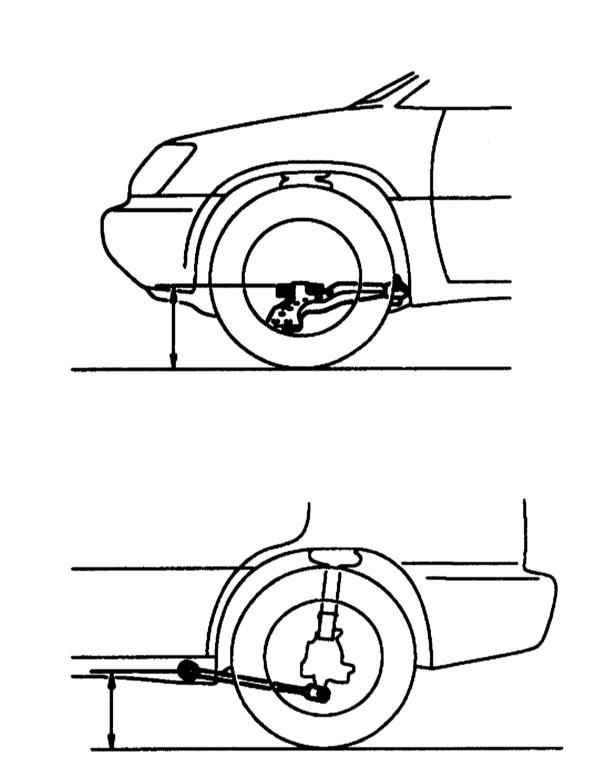

- Измерьте расстояния от земли до центра переднего болта крепления нижнего рычага передней подвески и до центра переднего болта крепления продольного рычага задней подвески. Сравните полученные значения с требованиями
Спецификаций Главы Подвеска и рулевое управление.
|
- Установите автомобиль на измерительный стенд и проверьте углы развала, выбега и наклона оси поворота колёс. Если при нормальном развале углы выбега и наклона оси поворота колёс не соответствуют требованиям
Спецификаций Главы Подвеска и рулевое управление, проверьте компоненты подвески на наличие повреждений и износа.
|

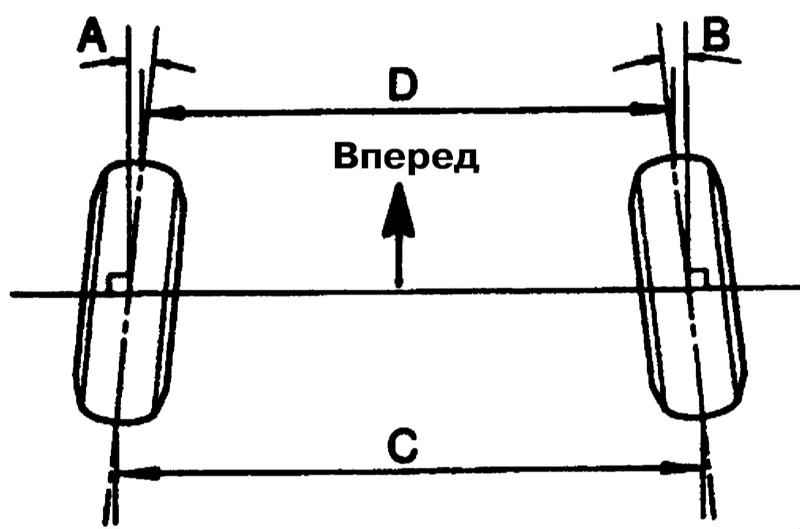

- Проверьте сходимость колёс.
|
- Поверните до упора рулевое колесо и измерьте предельные углы поворота колёс. При неудовлетворительных результатах проверки проверьте длины левой и правой рулевых тяг.
|
|
Регулировка развала
|
|
После регулировки развала проверьте сходимость колёс. При регулировке угла развала старайтесь выставить его среднее значение.
|
|
|
- Снимите передние колёса и держатели датчиков скорости ABS.

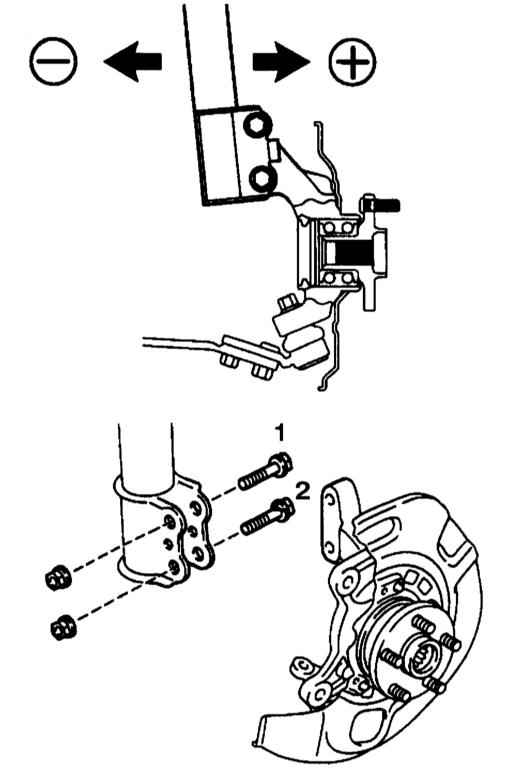

- Отдайте две нижние гайки крепления стойки передней подвески к поворотному кулаку.
|
- Смажьте резьбу гаек (1) и (2) двигательным маслом и временно установите их.
|
- Отрегулируйте развал нажимая или оттягивая нижнюю часть стойки в соответствующем направлении.
- Затяните гайки с усилием
210 Нм. Установите передние колёса.
- Снова проверьте угол развала.

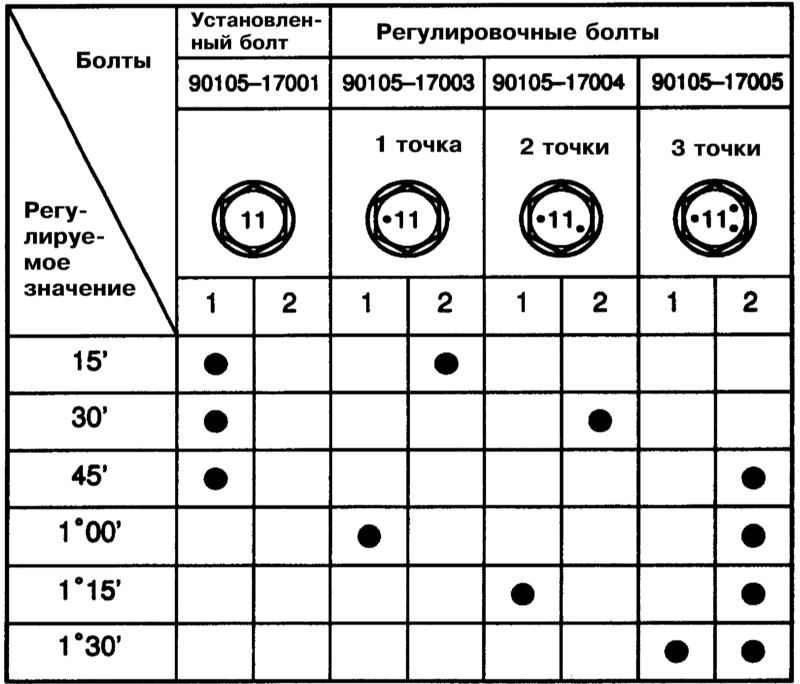

- Диапазон регулировки установленных болтов составляет от 6' до 30'. При необходимости можно подобрать регулировочные болты в соответствии с приведённой ниже
таблицей.
- После отдавания гаек замените болт(ы) на подобранные (при необходимости).
|
|
Регулировка сходимости
|
|

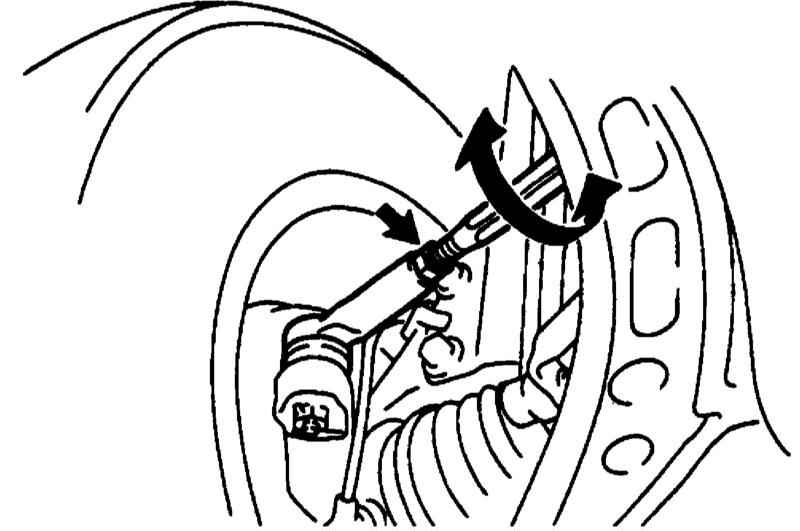

- С защитные чехлы и отдайте контргайки наконечников рулевых тяг.
|
- Поверните рулевые тяги на количество оборотов, необходимое для установки среднего спецификационного значения сходимости.
|
|
- Удостоверьтесь, что остаточные длины правой и левой рулевых тяг различаются не более, чем на
1.5 мм.
|

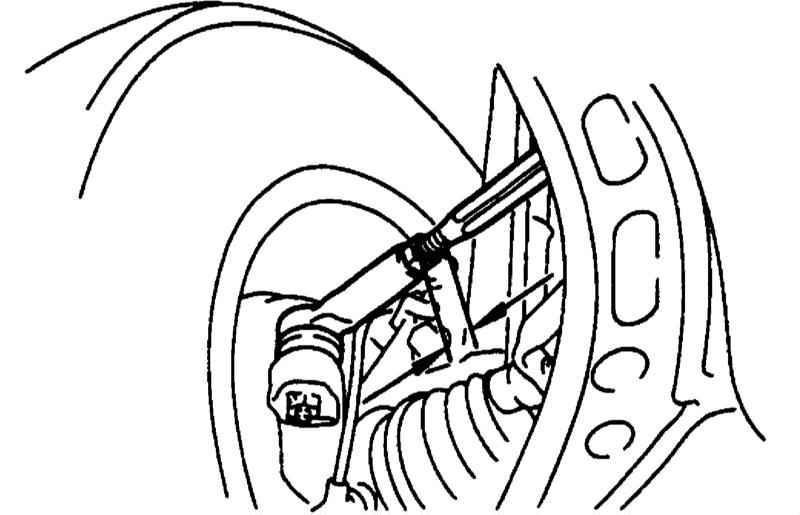

- Затяните контргайки наконечников рулевых тяг с усилием
74 Нм. И установите защитные чехлы.
|
|
|
