12.1.4. Снятие, установка, разборка и сборка передней двери и её компонентов

Снятие и регулировка

Ниже рассматривается водительская дверь; снятие и установка правой двери производится аналогично.

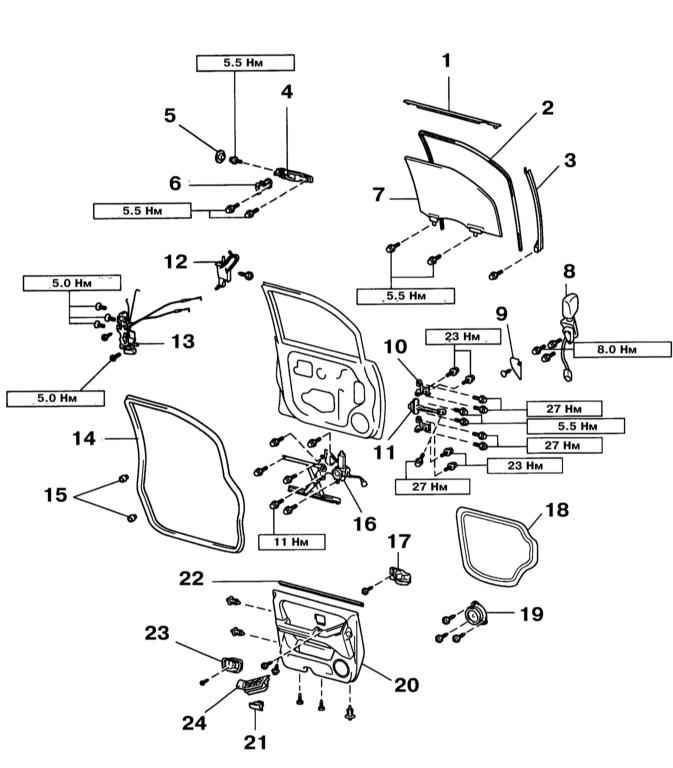

Компоненты установки и сборки передней двери и наружного зеркала заднего вида

1 — Молдинг
2 — Направляющая стекла
3 — Нижняя секция рамы
4 — Наружная ручка двери
5 — Заглушка
6 — Цилиндр замка
7 — Стекло
8 — Наружное зеркало заднего вида
9 — Накладка рамы
10 — Петля
11 — Ограничитель
12 — Крышка замка

13 — Замок
14 — Уплотнение двери
15 — Подушки
16 — Стеклоподъёмник
17 — Внутренний рычаг отпирания замка
18 — Крышка сервисного отверстия
19 — Динамик
20 — Внутренняя панель отделки двери
21 — Светильник
22 — Нижнее уплотнение двери
23 — Кант внутреннего рычага отпирания замка
24 — Переключатель стеклоподъёмников


 ПОРЯДОК ВЫПОЛНЕНИЯ

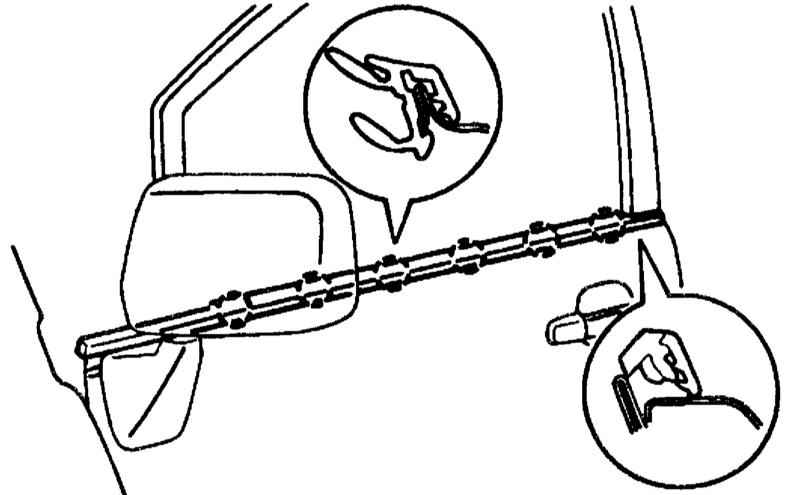

  1. Снимите заглушку, выверните винт и снимите кант внутреннего рычага отпирания замка передней двери при помощи отвёртки.
  2. Отожмите фиксаторы и снимите панель управления стеклоподъёмниками и замками дверей.
  3. Извлеките из обшивки двери светильник и разъедините его электропроводку.
  1. Выверните винты и снимите фиксаторы.

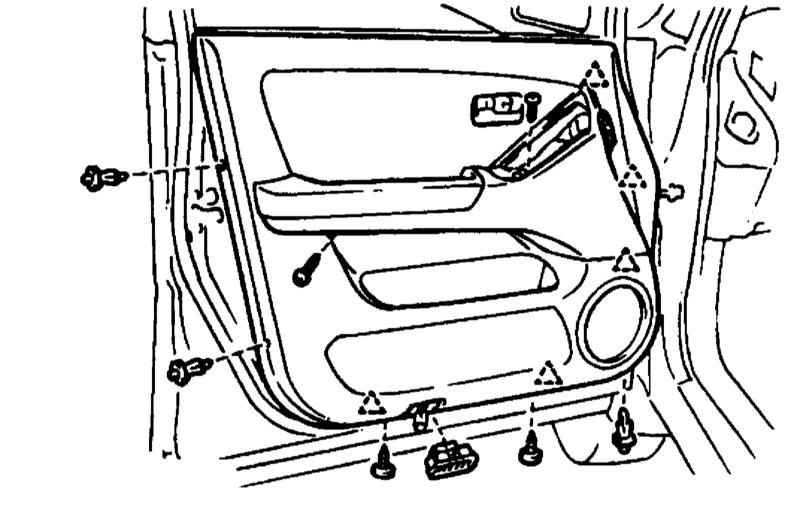

  1. Вставьте отвёртку между дверью и её отделкой и отожмите панель отделки.
  2. Снимите панель отделки двери вместе с уплотнением. Замените её фиксаторы и снимите уплотнение.
  3. Выверните винт крепления рычага отпирания замка, отсоедините от рычага два троса и снимите рычаг.

При снятии зеркала эта процедура не обязательна.

  1. Разъедините разъём, выверните 3 болта и снимите динамик.

При снятии зеркала эта процедура не обязательна.

  1. Снимите две втулки и крышку сервисного отверстия.
  1. Снимите молдинг.

При снятии зеркала эта процедура не обязательна.

  1. Снимите фиксатор, и отсоедините от двери накладку рамы.
  2. Разъедините разъём зеркала заднего вида, выверните 3 болта и снимите зеркало.
  3. Опустите стекло так, чтобы в сервисном отверстии были видны болты его крепления. Выверните болты и выньте стекло из двери.
  4. Снимите направляющую стекла.
  5. Разъедините разъём, выверните 6 болтов и снимите стеклоподъёмник через сервисное отверстие.

Обязательно разъединяйте разъём, чтобы исключить возможность срабатывания стеклоподъёмника и получения травмы.

  1. Выверните винт и снимите нижнюю секцию рамы.
  2. Отсоедините от наружной ручки и цилиндра замка две тяги. Выверните 4 винта, разъедините два разъёма и снимите замок через сервисное отверстие. Выверните 2 винта и снимите крышку с замка.
  3. Снимите заглушку, выверните два болта и снимите наружную ручку двери с цилиндром замка.
  4. Выверните болт и снимите цилиндр замка с ручки двери.
  5. Снимите уплотнение и опорные подушки.
  6. Отдайте крепёж петель и ограничителя двери и снимите дверь.
  7. При установке двери, особенно новой, следует отрегулировать её положение.

При использовании центрующих болтов для крепления петель двери отрегулировать её положение не удастся. Для регулировки замените центрирующий болт обычным болтом с шайбой.

  1. Для регулировки двери в направлениях вперёд/назад и вверх/вниз отдайте болты крепления петель к кузову, выставьте дверь в требуемое положение и затяните болты с усилием 23 Нм.
  2. Для регулировки двери в направлениях вверх/вниз и внутрь/наружу отдайте болты крепления петель к двери, выставьте дверь в требуемое положение и затяните болты с усилием 27 Нм.
  3. При необходимости отрегулируйте положение ударника замка, перемещая его (постукивая молотком) при отпущенном крепеже наружу/внутрь и вверх/вниз. Предварительно снимите крышку ударника. По окончании регулировки затяните болты крепления ударника с усилием 23 Нм и установите крышку ударника.

Замена наружного зеркала заднего вида

 ПОРЯДОК ВЫПОЛНЕНИЯ

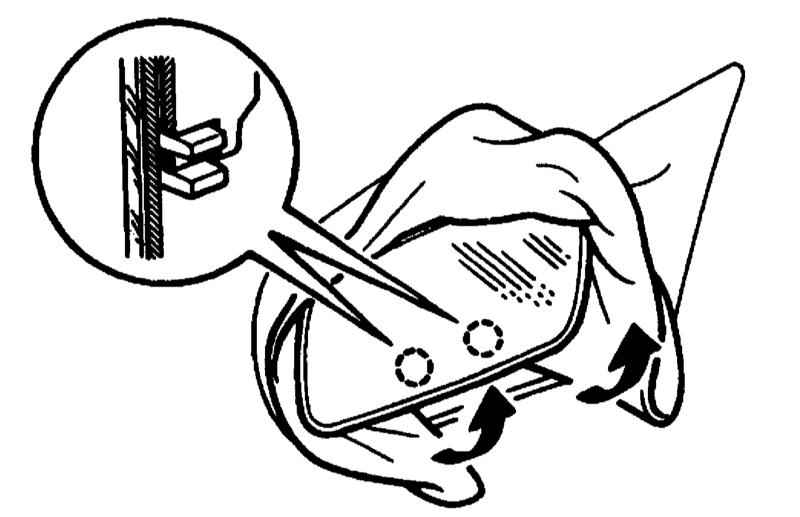

  1. Обмотайте зеркало ветошью и потяните за её нижние края, высвобождая зеркало из фиксаторов.
  1. Снимите зеркало, разъединив его разъём.
  2. При установке состыкуйте разъём, установите зеркало в верхние фиксаторы и закрепите его в нижних фиксаторах.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка производится в обратном порядке.
  2. Затягивайте крепёж с требуемыми усилиями, используйте новые фиксаторы.
  3. Ниже приводится описание установки накладки рамы:
    • Нагрейте установочную панель двери до температуры 40 ÷ 60 град.;
    • Снимите с двери липкую полосу и очистите дверь от её остатков;

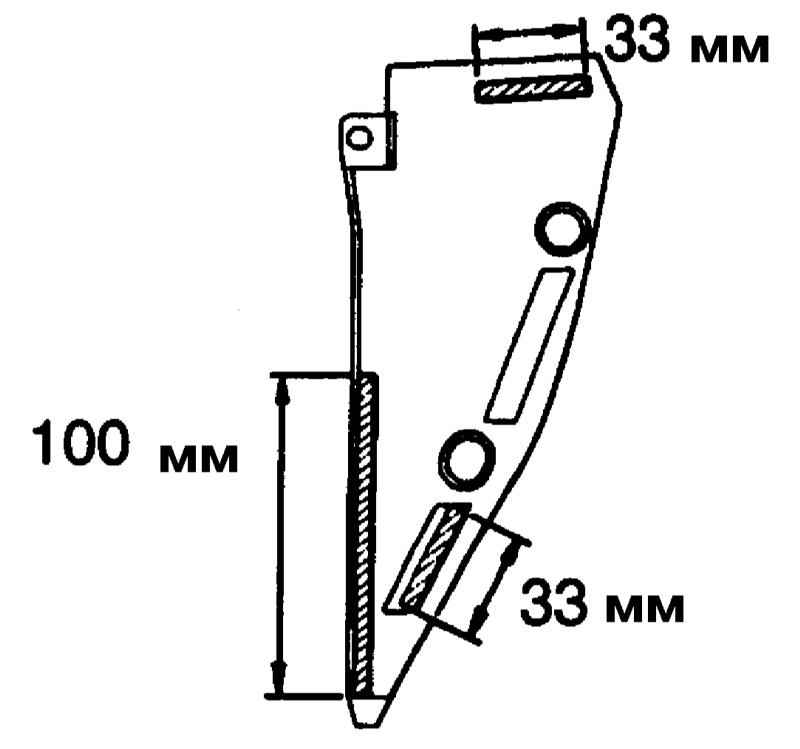

    • При повторном использовании накладки нагрейте её до температуры 20 ÷ 30 град., очистите её от следов липкой полосы и нанесите новую полосу шириной 5 мм;
    • Кистью нанесите на установочную поверхность двери грунтовку (Primer M) и дайте её высохнуть в течение 3 минут;
    • Снова нагрейте дверь до температуры 40 ÷ 60 град., а накладку рамы до 20 ÷ 30 град.;
    • Снимите защитную плёнку с липкой полосы накладки и прижмите накладку к двери;
    • Установите угловой фиксатор накладки.
