12.2.3. Снятие и установка отделки потолка

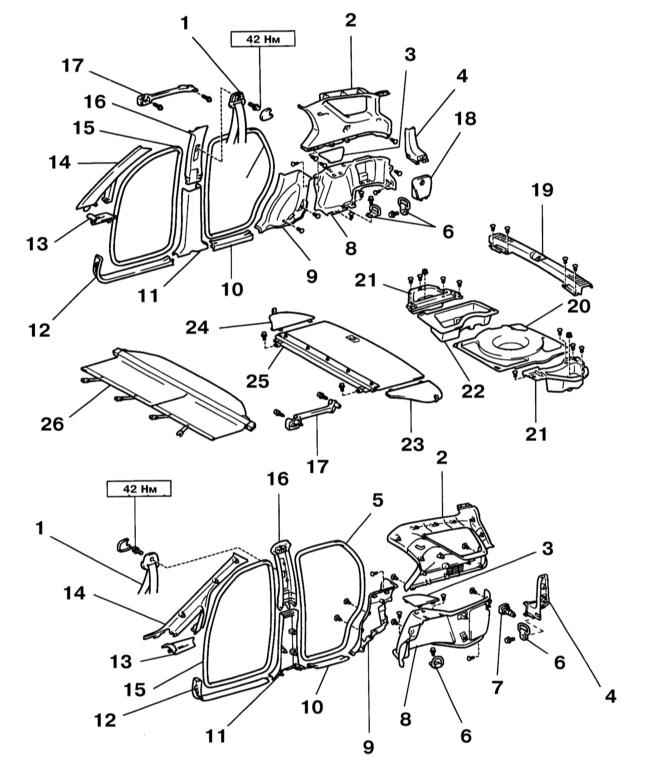

Компоненты установки панели потолка (часть 1)

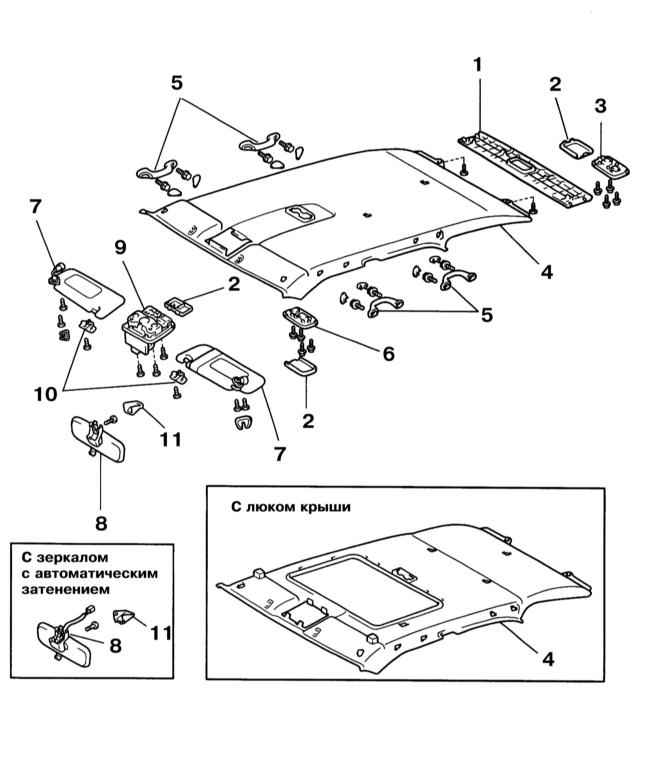

Компоненты установки панели потолка (часть 2)
|
|
|
|
|
|
- Высвободите переднюю часть напольного покрытия багажного отделения из пяти фиксаторов и снимите его.
- Снимите панели №2 и №3 багажного отделения, снимите лоток и крышку запасного колеса.
- Снимите вещевые ящики и крышку багажного отделения.
- Снимите задние сиденья (см.
Раздел Снятие, разборка, сборка и установка задних сидений).
- Снимите в указанной последовательности боковые сегменты панели приборов, накладки порогов передних дверей, уплотнения передних дверей, отделку передних стоек кузова, накладки порогов задних дверей и уплотнения задних дверей.
- Снимите нижние и верхние анкеры ремней безопасности заднего сиденья, после чего снимите нижнюю и верхнюю секции отделки центральной стойки кузова.
- Снимите рассеиватель светильника багажного отделения, выверните 4 винта и снимите светильник.
- Снимите заднюю отделочную панель потолка и заднюю панель отделки багажного отделения.
|

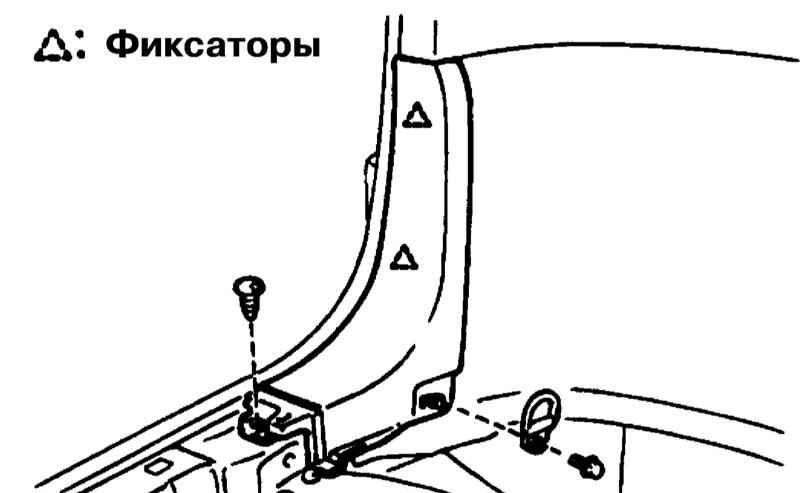

- Выверните болты, снимите нижние крюки, извлеките фиксаторы и снимите задние боковые панели отделки.
|
- Снимите крышки стоек задней подвески.
- Снимите боковую отделку заднего сиденья.
|

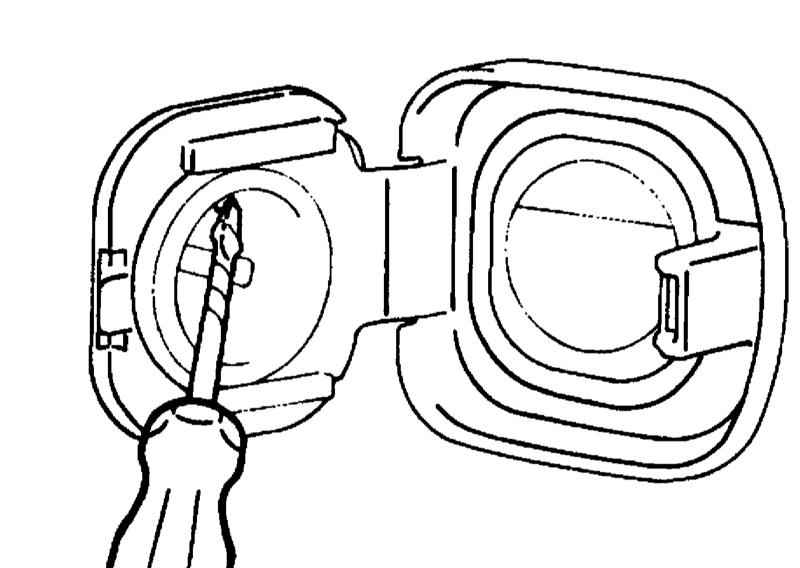

- Расцепите зажим на крышке дополнительного гнезда от отверстия в корпусе гнезда и вытяните корпус примерно на 10 мм.
|
|

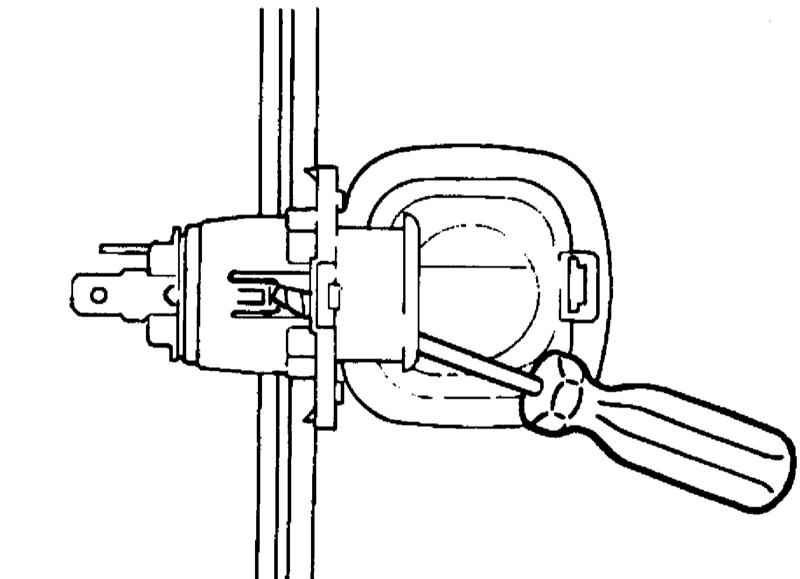

- Отожмите отвёрткой фиксатор и снимите дополнительное гнездо вместе с крышкой, предварительно разъёдинив разъём.
|
- Снимите крышку №1 багажного отделения и нижние боковые панели.
- Снимите верхние анкеры ремней безопасности задних сидений, боковые ручки и боковые верхние панели.
- Снимите рассеиватель, откройте отделение для очков, отожмите 5 фиксаторов, выверните 3 винта и снимите сборку персональных светильников, предварительно разъединив её разъём.
- Снимите крышку зеркала, на моделях с зеркалом с автоматическим затенением разъедините разъём зеркала.
- Снимите солнцезащитные козырьки, их держатели.
- Выверните по 2 винта и снимите 4 верхних ручки.
- Снимите рассеиватель салонного светильника, выверните 4 винта и снимите светильник, предварительно разъединив его разъём.
- Отожмите 2 фиксатора и снимите отделку потолка.
- Установка производится в обратном порядке. Заменяйте деформированные фиксаторы.
|
|
|
