3.23. Проверка и регулировка хода педалей рабочего и стояночного тормозаПроверка
|
|
|
- Измерьте расстояние от отпущенной педали тормоза до пола.
|
- Если измеренная величина не соответствует требованиям
Спецификаций Главы Настройки и текущее обслуживание автомобиля, отрегулируйте высоту подъёма педали тормоза.
- Заглушите двигатель и несколько раз выжмите педаль рабочего тормоза, чтобы в вакуумном усилителе не осталось разрежения.
- Нажмите на педаль рабочего тормоза рукой до момента ощущения сопротивления и измерьте ход педали от этого положения до отпущенного положения.
- Если полученная величина не соответствует требованиям
Спецификаций Главы Настройки и текущее обслуживание автомобиля, проверьте зазор Д/В стоп-сигналов. Если этот зазор удовлетворительный, причина кроется в тормозной системе.
- Отпустите педаль рабочего тормоза и при запущенном двигателе выжмите её с усилием
490 Н. Измерьте расстояние от педали до пола.
- Если измеренная величина не соответствует требованиям
Спецификаций Главы Настройки и текущее обслуживание автомобиля, проверьте состояние тормозной системы.
- Медленно выжмите педаль привода стояночного тормоза до упора с усилием
249 Н и сосчитайте количество щелчков.
- Если количество щелчков не лежит в интервале
от 5 до 7, отрегулируйте педаль привода стояночного тормоза.
|
|

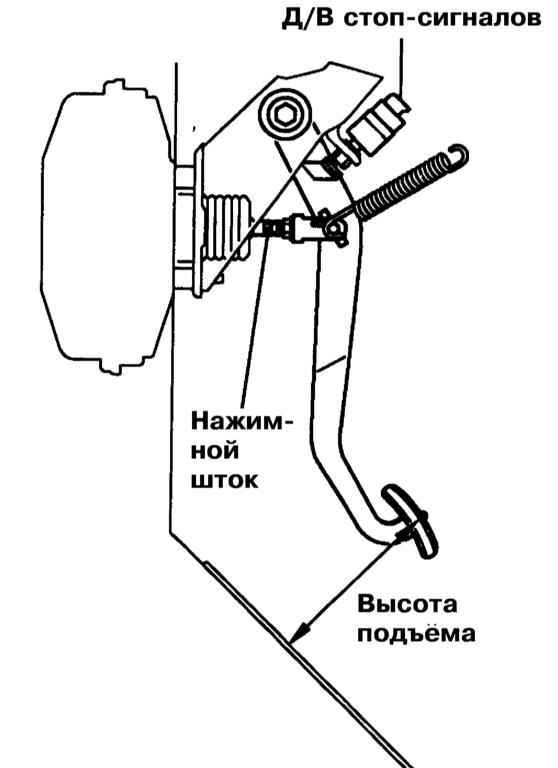

Регулировка высоты подъёма педали тормоза
|
|
- Снимите нижнюю левую секцию панели приборов (см. Главу Кузов).
- Разъедините разъём Д/В стоп-сигналов, отдайте его контргайку и снимите датчик. Отдайте контргайку нажимного штока.
- Отрегулируйте высоту подъёма педали тормоза, поворачивая нажимной шток педали, после чего затяните его контргайку с усилием
26 Нм.
- Установите Д/В стоп-сигналов и соедините разъём его электропроводки.
- Выжмите педаль рабочего тормоза на
5÷10 мм и поверните Д/В стоп-сигналов, чтобы заблокировать его гайку в положении выключения стоп-сигналов.
- Выжмите педаль рабочего тормоза на
5÷10 мм и удостоверьтесь во включении стоп-сигналов.
- После регулировки проверьте свободный ход педали рабочего тормоза и установите нижнюю левую секцию панели приборов.
|
|
Регулировка педали привода стояночного тормоза
|
Перед регулировкой стояночного тормоза удостоверьтесь в том, что зазор башмака стояночного тормоза отрегулирован (см. Главу Тормозная система). Регулятор стояночного тормоза расположен под днищем, с левой стороны.
|
|
|
- Удостоверьтесь в том, что педаль привода стояночного тормоза отпущена.
|
-
Зафиксируйте винтовую стяжку и отдайте контргайку (A).
|
- Поворачивая винтовую стяжку, отрегулируйте педаль привода стояночного тормоза.
- Затяните контргайку (A) с усилием
5 Нм.
- Несколько раз взведите стояночный тормоз и снова проверьте ход педали.
- Если не удаётся произвести регулировку посредством гайки (A), используйте гайку (B).
- Удостоверьтесь в том, что стояночный тормоз не прихвачен и К/Л стояночного тормоза работает исправно.
|
|
|
