2.1.5.8. Блок топливного насоса

Топливный насос

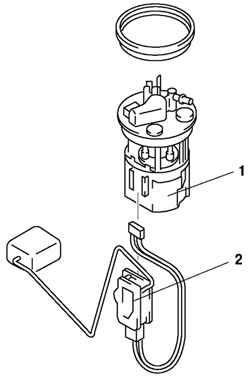

Рис. 2.62. Топливный насос: 1 – блок топливного насоса; 2 – датчик указателя уровня топлива


В связи с тем, что на автомобиле используется система без возврата топлива в бак, блок топливного насоса, за исключением датчика указателя уровня топлива, является интегрированным. Чтобы предотвратить уменьшение мощности двигателя из-за недостаточного топливоснабжения, например, когда транспортное средство поворачивает, топливный насос был разработан так, чтобы подача топлива была постоянной. Топливо, остающееся в резервуаре топливного насоса подается от двух источников: обратный клапан и эжектор (рис. 2.62, 2.63).

Схема работы топливного насоса

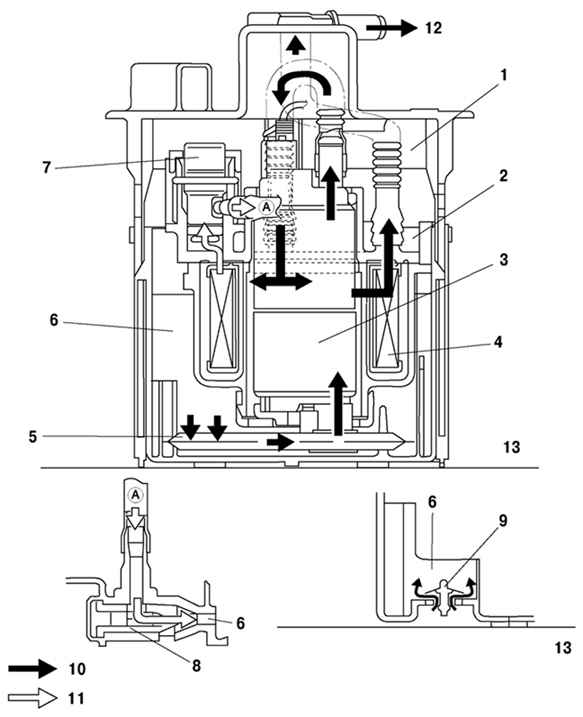

Рис. 2.63. Схема работы топливного насоса: 1 – блок топливного насоса; 2 – датчик указателя уровня топлива; 3 – топливный насос; 4 – топливный фильтр (высокого давления); 5 – топливный фильтр (низкого давления); 6 – резервуар топливного насоса; 7 – регулятор давления; 8 – струйный топливный насос; 9 – клапан-распределитель; 10 – главный поток топлива; 11 – обратный поток топлива; 12 – к распределителю топлива; 13 – топливный бак
