4.4.5.1. Снятие

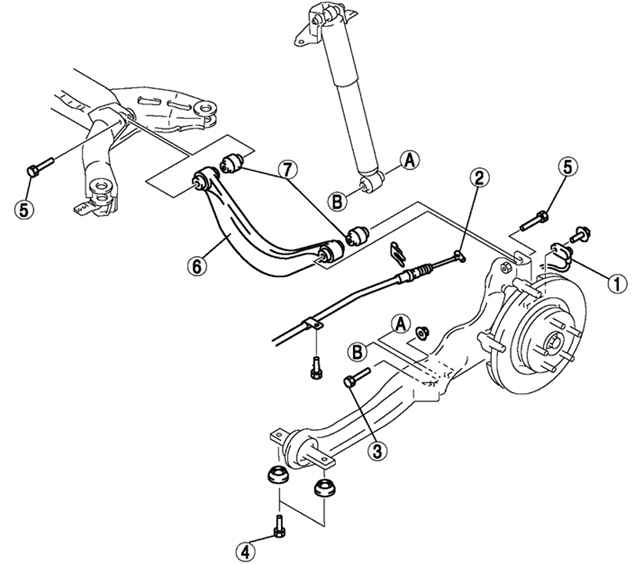

Рис. 4.38. Задний верхний рычаг: 1 – датчик скорости колеса антиблокировочной системы тормозов; 2 – трос стояночной тормозной системы; 3 – болт (нижняя часть заднего амортизатора); 4 – болт (передняя часть продольной тяги); 5 – болт (задний верхний рычаг); 6 – задний верхний рычаг; 7 – втулка заднего верхнего рычага

Снимите датчик скорости колеса антиблокировочной системы тормозов.

Отсоедините трос стояночной тормозной системы.

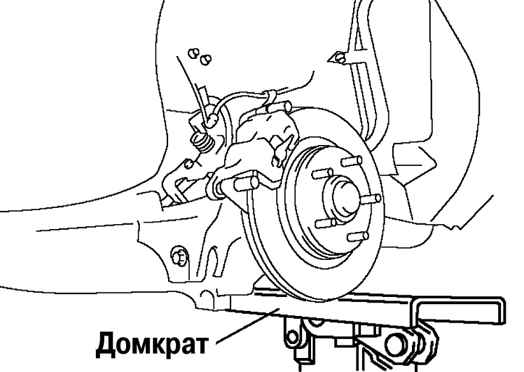

Рис. 4.39. Установка домкрата под продольную тягу

Поддержите продольную тягу домкратом (рис. 4.39).

Ослабьте болты на внутренней и внешней сторонах поперечной тяги.

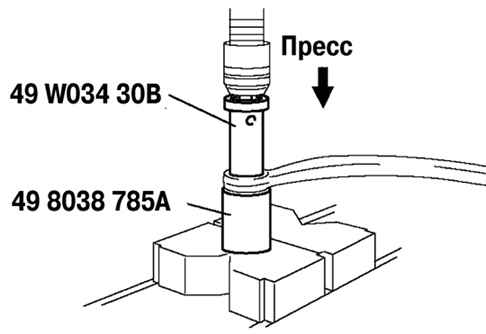

Рис. 4.40. Выпрессовка втулки верхнего рычага

Выпрессуйте втулку верхнего рычага, используя специальные приспособления (рис. 4.40).
