4.4.5.2. Установка

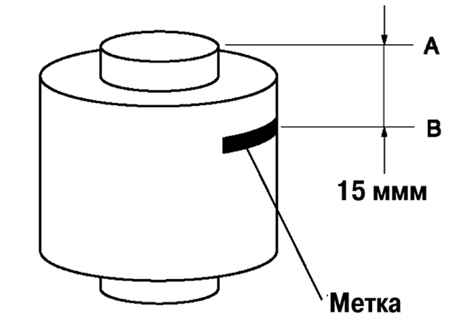

Рис. 4.41. Маркировка новой втулки

Промаркируйте новую втулку, как показано на рисунке 4.41.

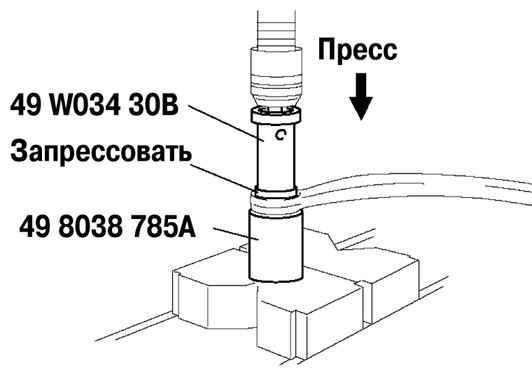

Рис. 4.42. Запрессовка новой втулки верхнего рычага

Запрессуйте втулку по маркировке, используя специальные приспособления (рис. 4.42).

Рис. 4.43. Проверка высоты запрессованной втулки

Проверьте, чтобы расстояние A-B составляло 14,0–16,0 мм (рис. 4.43).

Установку остальных компонентов осуществляйте в порядке, обратном снятию.
