8.2.7. Блок управления климатической установкой

Система кондиционирования воздуха с ручным управлением.
Блок управления климатической установкой с тросовым приводом применен в системе кондиционирования воздуха с ручным управлением.
Регулятор режима обдува, регулятор температуры и выключатель вентилятора увеличены для удобства использования.

Система кондиционирования воздуха с ручным управлением

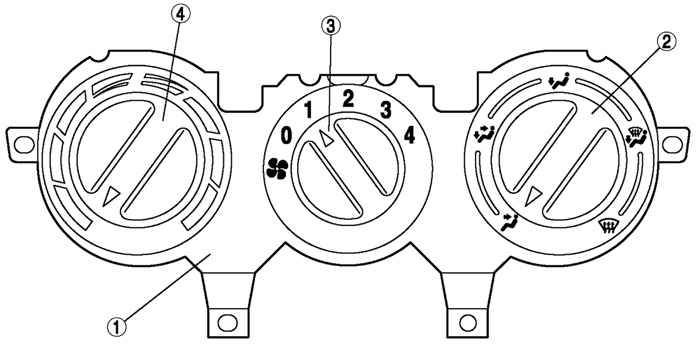

Рис. 8.86. Система кондиционирования воздуха с ручным управлением: 1 – блок управления климатической установкой; 2 – регулятор режима обдува; 3 – выключатель вентилятора; 4 – регулятор температуры


Выключатели системы кондиционирования воздуха (рис. 8.86), рециркуляции и обогревателя заднего стекла в современном блоке управления климатической установкой размещены на центральной панели.

Автоматическая система кондиционирования воздуха (рис. 8.87).

Автоматическая система кондиционирования воздуха

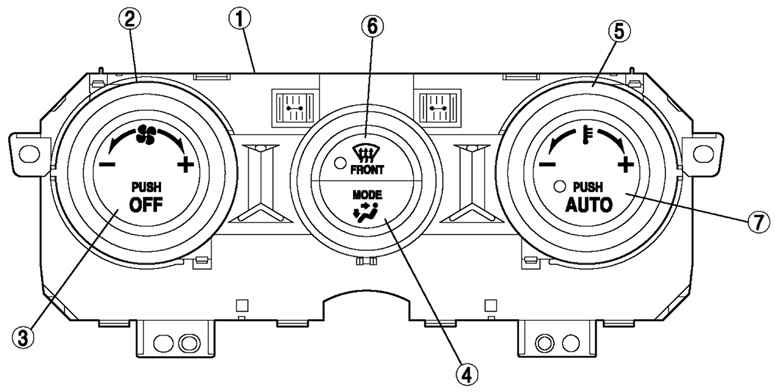

Рис. 8.87. Автоматическая система кондиционирования воздуха: 1 – блок управления климатической установкой; 2 – выключатель вентилятора; 3 – выключатель; 4 – переключатель режимов; 5 – регулятор температуры; 6 – выключатель дефлектора системы отопления; 7 – выключатель автоматического режима работы


В автоматической системе кондиционирования воздуха используется логический блок управления.
Регулятор режима обдува, регулятор температуры и выключатель вентилятора увеличены для удобства использования.
Выключатели системы кондиционирования воздуха, рециркуляции и обогревателя заднего стекла в современном блоке управления климатической установкой размещены на центральной панели.
