13.1.17. Антенна

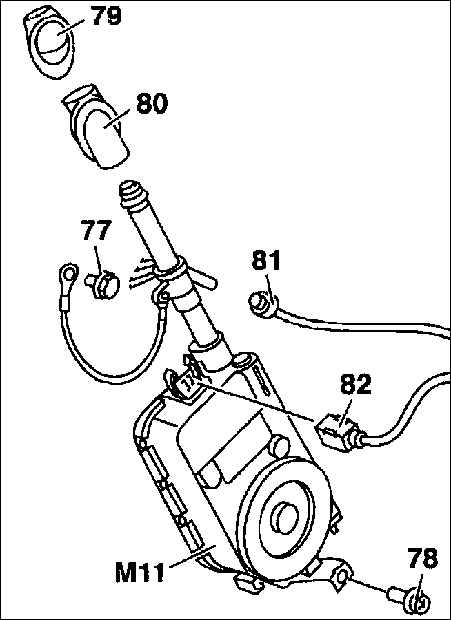

77, 78. Болты

79. Верхняя часть уплотнения

80. Нижняя часть уплотнения

81. Высокочастотный провод

82. Электрический разъем

М11. Автоматическая антенна

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от клеммы аккумуляторной батареи провод массы (–).

Предупреждение

При этом стирается противоугонный код радио. Перед отсоединением проводов см. рекомендации подраздела 14.1.7.

2. Откройте крышку багажника, освободите пружинные зажимы и Извлеките боковую обшивку.

3. Отвинтите провод для соединения с корпусом вместе с болтом (77).

4. Выкрутите антенну внизу на держателе (78) и Извлеките ее снизу из резиновой втулки в крыле. Отсоедините от клемм антенный провод (81) и, если имеется, линию управления (82).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте резиновую втулку в крыле на отсутствие пористости или повреждения, при необходимости замените ее.

2. Введите антенну снизу и вставьте ее сферическую головку в нижнюю часть втулки.

3. Насадите верхнюю часть втулки и зафиксируйте ее в нижней части.

4. Привинтите антенну к держателю.

5. Привинтите к кузову провод для соединения антенны с корпусом автомобиля.

6. Присоедините к клемме антенный провод. При наличии антенны с дистанционным управлением подсоедините к клемме электрическую линию управления.

7. Насадите и закрепите пружинными зажимами боковую обшивку.

8. Присоедините к клемме аккумуляторной батареи провод массы (–). Установите время на часах и запрограммируйте противоугонный код для радио.
