7.5.1.4. Температурный датчик охлаждающей жидкости

Температурный датчик измеряет температуру охлаждающей жидкости и передает соответствующие сигналы на управляющее устройство. Датчик содержит NTC-элемент (NTC – отрицательный температурный коэффициент), который уменьшает свое сопротивление с повышением температуры. При неисправном датчике управляющее устройство выдает резервную величину. Это приводит к тому, что некорректно выдерживается продолжительность предварительного и последующего разогрева.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Двигатель 2,0 л: снимите 6-штырьковый штеккер с реле управления разогревом и замерьте сопротивление между фишкой 6 на штеккере и корпусом (блоком цилиндров двигателя). Если сопротивление стремится к бесконечности, в токопроводящей линии обрыв. Если сопротивление ниже 1 Ом, то в электрической линии короткое замыкание.
Заданное значение:
при температуре 25° C: 2442 Ом + 170 Ом
при температуре 80° C: 291 Ом + 16 Ом.
2. Двигатель 2,2/ 2,5 л: уменьшите давление охлаждающей жидкости. Для этого снимите крышку с компенсационного бачка, заполненного охлаждающей жидкостью.

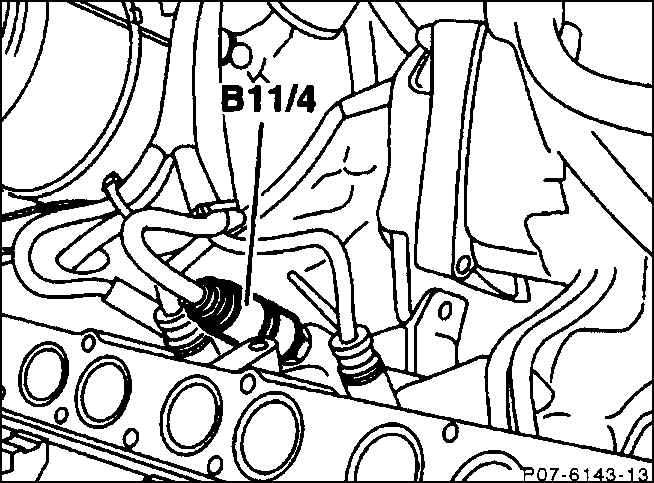

3. Отсоедините штеккер (В 11/4) и вывинтите термодатчик охлаждающей жидкости.

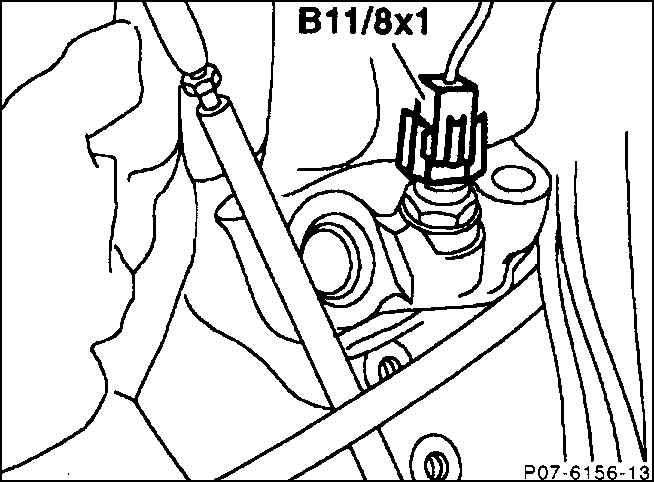

4. Отсоедините штеккер (В 11/8х1) и вывинтите "термодатчик охлаждающей жидкости для последующего разогрева" на головке блока цилиндров.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

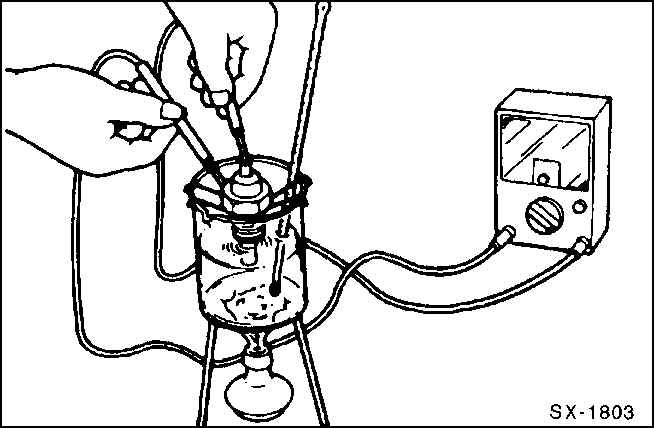

1. Подвесьте в водяной бане термодатчик и медленно ее нагревайте.
2. Проверьте омметром сопротивление термодатчика. Измеренная величина в порядке, если она находится в пределах допуска + 5% (см.таблицу Сопротивление термодатчика).
3. Если при измерениях термодатчик не достигает заданных значений, то его следует заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ввинтите термодатчик с моментом 20 Н.м.
2. Насадите кабельный штеккер (разъем).
3. Залейте охлаждающую жидкость.
4. Прогрейте двигатель и проверьте уровень охлаждающей жидкости.

Сопротивление термодатчика

ТЕМПЕРАТУРА
СОПРОТИВЛЕНИЕ
20° С
2500 Ом
30° С
1700 Ом
40° С
1170 Ом
50° С
830 Ом
60° С
600 Ом
70° С
435 Ом
80° С
325 Ом
90° С
245 Ом
100 ° С
185 Ом
