13.6.2. Задние фонари другой конструкции

Замену задних фонарей в данном случае необходимо проводить в следующем порядке:

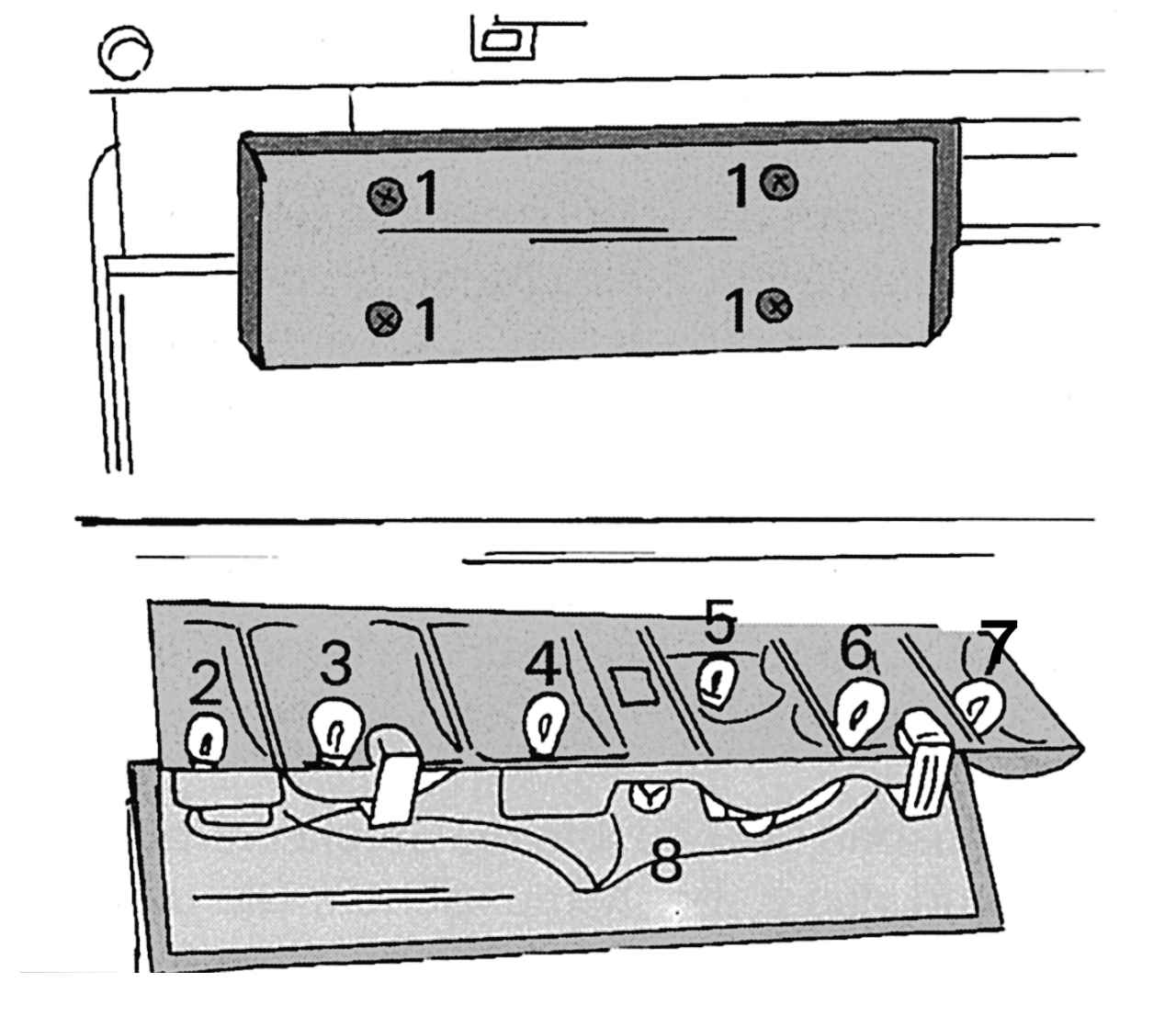

Рис. 327. Замена ламп в прямоугольном заднем фонаре: 1 — винты крепления; 2 — лампа габаритного света, 12 В, 5 Вт; 3 — лампа указателя поворота, 12 В, 21 Вт; 4 — лампа сигнала торможения 12 В, 21 Вт; 5 — лампа стояночного света, 12 В, 5 Вт; 6 — лампа противотуманного фонаря (только со стороны водителя), 12 В, 21 Вт; 7 — лампа фонаря заднего хода, 12 В, 21 Вт; 8 — лампа освещения номерного знака (только со стороны водителя), 12 В, 5 Вт

- для замены ламп вывернуть четыре винта 1 (рис. 327) из рассеивателя;

- неисправную лампу осторожно вдавить в патрон, повернуть влево и вынуть;

- установить новую лампу, привернуть обратно рассеиватель. Остальные лампы заменяются аналогично.
