14.10.4. Снятие и установка задних фонарей, замена ламп

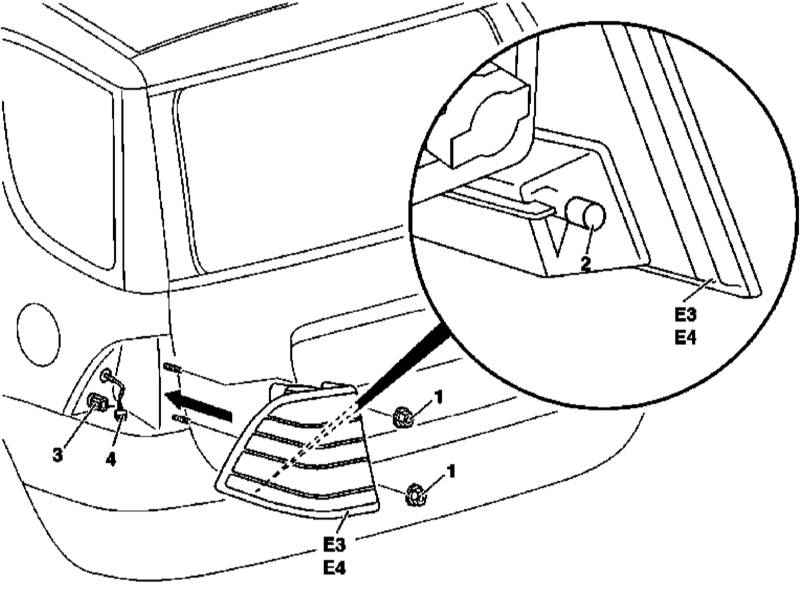

Детали установки заднего фонаря

Е3 — Правый задний фонарь	Е4 — Левый задний фонарь

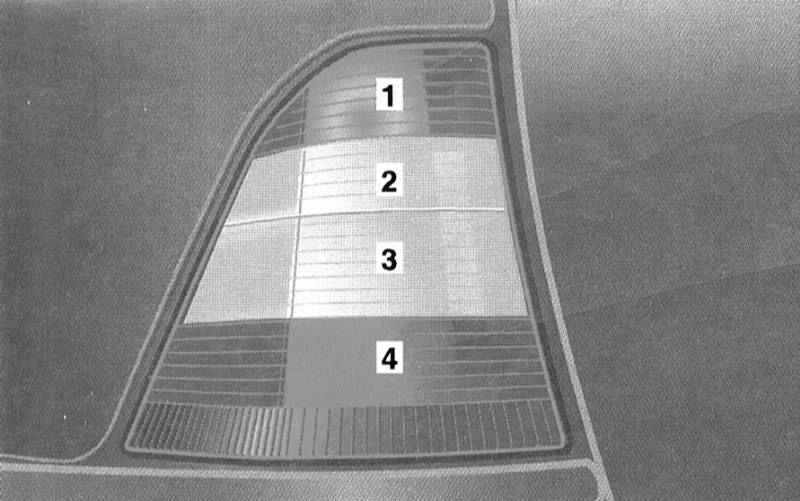

Конструкция заднего фонаря

1 — Стоп-сигнал 2 — Огонь заднего хода	3 — Указатель поворота 4 — Туманный свет (левый фонарь)/задний габаритный/парковочный огонь (правый фонарь)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки задних фонарных сборок показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Отдайте крепежные гайки (5), заправьте штифт (6) в опору (7) и, потянув назад, высвободите соответствующую фонарную сборку (Е3 или Е4) из своего посадочного гнезда в кузовном элементе. Рассоедините контактный разъем электропроводки (8) и снимите фонарную сборку (Е3/Е4). Установка производится в обратном порядке. В заключение проверьте исправность функционирования соответствующих ходовых/сигнальных огней.

Замена ламп

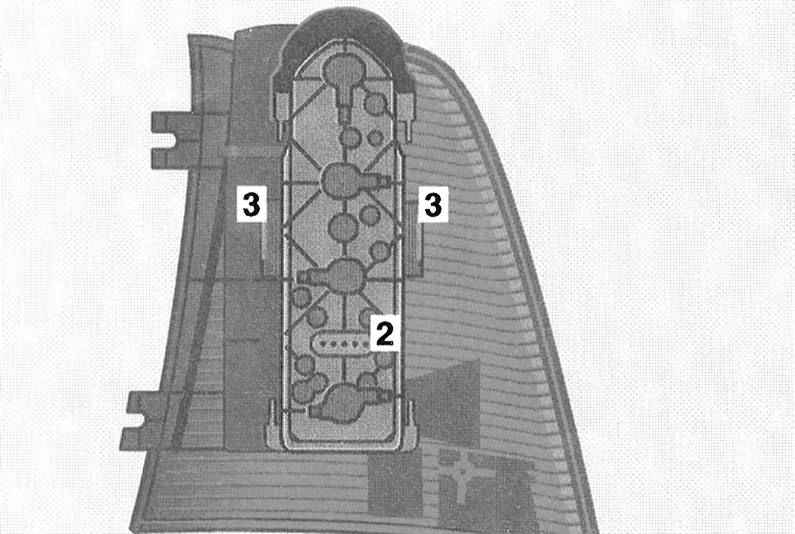

Замена ламп заднего фонаря

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддев отверткой разблокируйте и рассоедините контактный разъем (2). Сожмите фиксаторы (3) и снимите ламподержатель. Нажмите на лампу, поверните ее влево и извлеките из ламподержателя. Установка производится в обратном порядке.
