14.11.2. Снятие и установка модулей боковых подушек безопасности

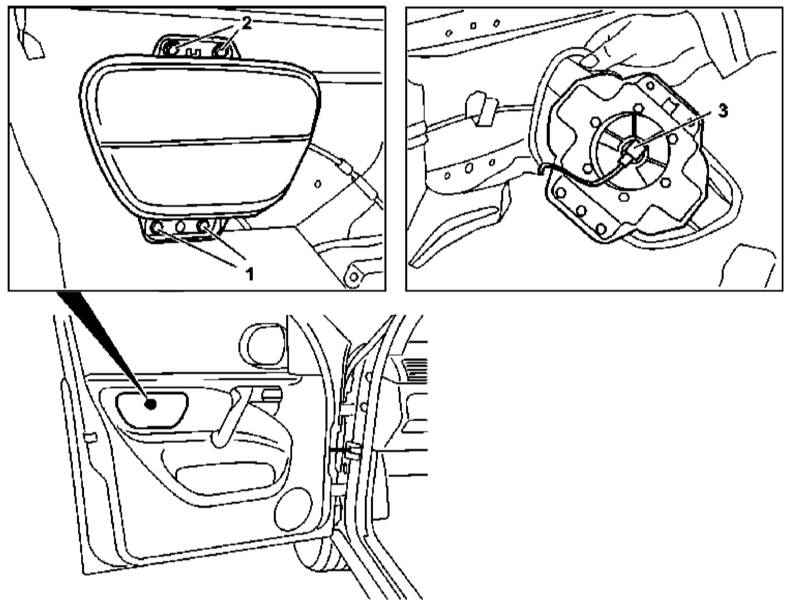

Детали установки модулей передних боковых подушек безопасности (на примере модуля водительской двери)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки модулей передних боковых подушек безопасности показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините отрицательный провод от батареи. Снимите внутреннюю обивку соответствующей передней двери (см. Главу Кузов). Высверлите крепежные заклепки (1). Выверните болты (2) и снимите модуль подушки безопасности, отделив от него электропроводку (3). Установка производится в обратном порядке. В заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).

Задние боковые подушки безопасности

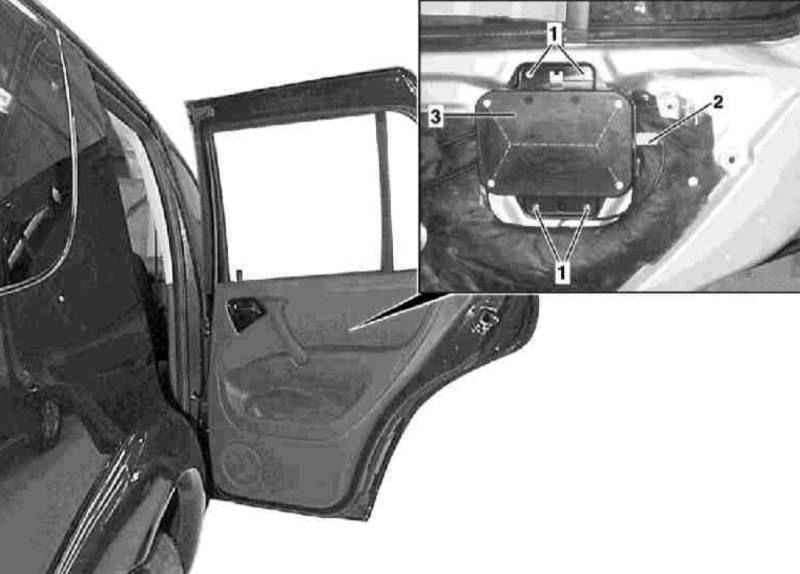

Детали установки модулей передних боковых подушек безопасности (на примере модуля правой задней двери)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки модулей задних боковых подушек безопасности показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините отрицательный провод от батареи. Снимите внутреннюю обивку соответствующей задней двери (см. Главу Кузов). Рассоедините контактный разъем (2) электропроводки запала газогенератора подушки безопасности. Высверлите крепежные заклепки (1) и снимите модуль подушки безопасности (3). Установка производится в обратном порядке. В заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).
